电动三轮车辆内外装饰件的制作方法

本实用新型涉及一种电动三轮车辆内外装饰件，主要用于装饰电动三轮车辆的内外壳体。

背景技术：

目前，电动车已成为人们的日常交通工具，对于电动三轮车，既可载货，又可代步，也得到迅速发展。但是，现有的大多数电动三轮车都是开放式的，即只有主体车架和主体车壳，没有内外装饰件，甚至没有挡风遮风部件，存在乘坐不舒适，行驶安全性能差等诸多缺点。

技术实现要素：

本实用新型的目的为了克服已有技术的缺点，提供一种形体美观，安全性高，乘坐舒适，且能遮风挡雨，但又成本省，实用性高的电动三轮车辆内外装饰件。

本实用新型电动三轮车辆内外装饰件的技术方案是：包括主车架和车门车架，主车架上设置车内前部内饰部分、车内后部内饰部分、车底覆盖件部分、前挡风玻璃除雾部分、方向把护罩部分和充电插座部分，车门车架上设置车门装饰部分，其特征在于所述的车内前部内饰部分包括仪表台、脚踏板、后座底板和后内下围板，脚踏板上设置前座底板和刹车护板，后内下围板上设置后靠背底板，仪表台与脚踏板的两侧之间设置门板前内左装饰板和门板前内右装饰板，后座底板的两侧设置左下装饰板和右下装饰板；所述的车内后部内饰部分包括在后内下围板上设置后内上围板，后内上围板上设置后内上装饰板，后内上装饰板两端连接左上装饰板和右上装饰板，左上装饰板连接左A柱内饰板，右上装饰板连接右A柱内饰板；所述的车底覆盖件部分包括设置主车架前底部的前车架挡泥板、设置在主车架中底部的车底复板和设置在主车架后底部的后保护板；所述的前挡风玻璃除雾部分包括设置在仪表台前端的前挡风玻璃，在仪表台中设置除雾风口和除雾风斗；所述的方向把护罩部分包括设置在仪表台上的方向把上护罩和方向把下护罩；所述的充电插座部分包括设置在主车架后部外壁的后外下围板，后外下围板中设置插座安装座、插座、翻盖和翻盖锁扣；所述的车门装饰部分包括设置在车门车架上的外车门板、内车门板、车窗支框和车门前挡板，车窗支框上设置车窗外框和车窗内框，内车门板上设置车门储物盒和车门内拉手盒，车门内拉手盒上设置车门内拉手，外车门板上设置车门外拉手。

本实用新型的电动三轮车辆内外装饰件，主要包括车内前部内饰部分、车内后部内饰部分、车底覆盖件部分、前挡风玻璃除雾部分、方向把护罩部分、充电插座部分和车门装饰部分组成，上述内外装饰件均为塑料制成，加工方便，成本低，且形体美观，与传统电动三轮车相比，大大改善了乘坐环境，使司乘人员乘车舒适，特别是前挡风玻璃除雾部分和车门装饰部分，既能挡风遮雨，又提高行车安全性，实用性强。

本实用新型的电动三轮车辆内外装饰件，所述的刹车护板上设置刹车护罩胶套和护罩内衬件，提高刹车性能。所述的左上装饰板和右上装饰板之间连接上横杠装饰罩，使左上装饰板和右上装饰板之间装配牢靠。所述的仪表台中设置风机，风机经通风管道连接除雾风斗，安装方便。所述的后外下围板中设置空气开关，打开空气开关，利于车内空气循环流通。

附图说明

图1是本实用新型的电动三轮车辆内外装饰件整体装配立体示意图；

图2是本实用新型的车内前部内饰部分装配状态示意图；

图3是本实用新型的车内前部内饰部分分解状态示意图；

图4是本实用新型的车内后部内饰部分装配状态示意图；

图5是本实用新型的车内后部内饰部分分解状态示意图；

图6是本实用新型的车底覆盖件部分装配状态示意图；

图7是本实用新型的车底覆盖件部分分解状态示意图；

图8是本实用新型的前挡风玻璃除雾部分装配状态示意图；

图9是本实用新型的除雾风斗与风机连接示意图；

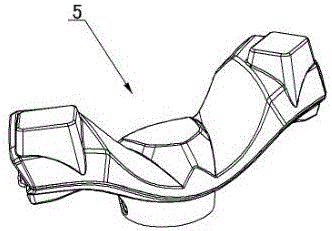

图10是本实用新型的方向把护罩部分装配状态示意图；

图11是本实用新型的方向把护罩部分分解状态示意图；

图12是本实用新型的充电插座部分装配状态示意图；

图13是本实用新型的充电插座部分分解状态示意图；

图14是本实用新型的车门装饰部分装配状态示意图；

图15是本实用新型的车门装饰部分分解状态示意图。

具体实施方式

本实用新型涉及一种电动三轮车辆内外装饰件，如图1—图15所示，包括主车架01和车门车架02，主车架上设置车内前部内饰部分1、车内后部内饰部分2、车底覆盖件部分3、前挡风玻璃除雾部分4、方向把护罩部分5和充电插座部分6，车门车架02上设置车门装饰部分7，所述的车内前部内饰部分1包括仪表台10、脚踏板12、后座底板13和后内下围板14，脚踏板上设置前座底板15和刹车护板16，后内下围板14上设置后靠背底板17，仪表台10与脚踏板12的两侧之间设置门板前内左装饰板18和门板前内右装饰板19，后座底板13的两侧设置左下装饰板20和右下装饰板21；所述的车内后部内饰部分2包括在后内下围板14上设置后内上围板22，后内上围板22上设置后内上装饰板23，后内上装饰板23两端连接左上装饰板24和右上装饰板25，左上装饰板24连接左A柱内饰板26，右上装饰板25连接右A柱内饰板27；所述的车底覆盖件部分3包括设置主车架01前底部的前车架挡泥板31、设置在主车架01中底部的车底复板32和设置在主车架01后底部的后保护板33；所述的前挡风玻璃除雾部分4包括设置在仪表台10前端的前挡风玻璃41，在仪表台10中设置除雾风口42和除雾风斗43；所述的方向把护罩部分5包括设置在仪表台10上的方向把上护罩51和方向把下护罩52；所述的充电插座部分6包括设置在主车架01后部外壁的后外下围板61，后外下围板61中设置插座安装座62、插座63、翻盖64和翻盖锁扣65；所述的车门装饰部分7包括设置在车门车架02上的外车门板71、内车门板72、车窗支框73和车门前挡板74，车窗支框73上设置车窗外框75和车窗内框76，内车门板72上设置车门储物盒77和车门内拉手盒78，车门内拉手盒78上设置车门内拉手79，外车门板71上设置车门外拉手80。本方案主要包括车内前部内饰部分1、车内后部内饰部分2、车底覆盖件部分3、前挡风玻璃除雾部分4、方向把护罩部分5、充电插座部分6和车门装饰部分7组成，上述内外装饰件均为塑料制成，加工方便，成本低，且形体美观，与传统电动三轮车相比，大大改善了乘坐环境，使司乘人员乘车舒适，特别是前挡风玻璃除雾部分和车门装饰部分，既能挡风遮雨，又提高行车安全性，实用性强。在实际生产中，整车的塑件还有其它外置的覆盖件，相当于是壳体，不属于装饰件，本方案的内外装饰件除仪表台10外，其它装饰件可通用在电动四轮车上，通用性好，节省成本。所述的刹车护板16上设置刹车护罩胶套161和护罩内衬件162，提高刹车性能。所述的左上装饰板24和右上装饰板25之间连接上横杠装饰罩28，使左上装饰板24和右上装饰板25之间装配牢靠。所述的仪表台10中设置风机44，风机44经通风管道45连接除雾风斗43，安装方便。所述的后外下围板61中设置空气开关66，打开空气开关，利于车内空气循环流通。
