一种自行车链盘发光器的制作方法

本实用新型涉及自行车技术领域，尤其涉及一种自行车链盘发光器。

背景技术：

自行车可作为环保的交通工具用来代步、出行，越来越多的人将自行车作为健身器材用来骑行锻炼、自行车出游，自行车本身也是一项体育竞技运动，有公路自行车赛、山地自行车赛、场地自行车赛、特技自行车比赛等。

由于自行车的价格低廉，使用方便的优势，因此深受国人的喜欢，在我国的普及量也非常之大。但是，由于自行车本身不带有照明的装置，夜间行驶的时候，不易为人们发觉或者发觉其他的人，经常发生被撞、撞人、撞到障碍物或者掉进坑洼的水坑里等事故。

授权公告号为CN 201685913 U的中国专利公开了一种能够发光的自行车，包括自行车、LED灯和摩擦发电装置，摩擦发电装置固定于前叉的中上部，并与自行车轮毂接触，LED灯固定于车轮的钢丝上，在车轮轴上设置有随车轮转动的动触头盘以及不随车轮转动的定触盘，在车把手上固定连接有一控制器，控制器的一端与摩擦发电装置连接，另一端与定触头连接，实现了一种具有环保，清洁的发光自行车，其次，LED灯的闪亮，提高了夜间行车的安全系数，防止了交通事故的发生，也增加车的美观性。

本案需要指出的是链盘结构发光功能，一般的自行车的飞轮以内螺纹旋拧固定在后轴的右端，与链轮保持同一平面，并通过链条与链轮相连接，构成自行车的驱动系统；当向前踏动脚踏时，链条带动飞轮向前转动，这时飞轮内齿和千斤相含，飞轮的转动力通过千斤传到芯子，芯子带动后轴和后轮转动，自行车前进；当停止踏动脚踏板时，链条和外套都不旋转，但后轮在惯性作用下仍然带动芯子和千斤向前转动，当反向踏动脚踏时，外套反向转动。

由此可见，目前的自行车链盘主要是起到带动车轮转动的功能，同时，当在视线较差的环境中骑行时，其它车辆和行人很容易注意不到，容易造成交通事故。尽管有些自行车也具备发光功能，但是大多在前叉、车轮、手把等部位进行摩擦发电装置、电路元件、控制器等复杂结构的设置，前叉或车轮等部位的发光控制很大程度上依赖车把的类似控制器装置的启动，有时会给骑行者带来额外的操作，会分散骑行者的注意力，不利于安全骑行。

因此，针对以上方面，需要对现有技术进行合理的改进。

技术实现要素：

针对以上缺陷，本实用新型提供一种使用方便、结构简单、骑行时更安全、有利于增加骑行美观度的自行车链盘发光器，以解决现有技术的诸多不足。

为实现上述目的，本实用新型采用以下技术方案：

一种自行车链盘发光器，由链盘主体、外盖以及发光单元组成，所述链盘主体内部设置若干凹槽并且由这些凹槽组成的槽位固定安装发光单元，所述发光单元由电池接片、电池组件、开关组件、发光源以及线路组成，其中的发光源具有若干个且串联相接，所述发光源端部通过线路分别与开关组件、电池组件相接；所述链盘主体槽位外侧固定安装一体式透明外盖。

相应地，两个相邻的电池组件之间、电池组件与开关组件之间均通过电池接片固定连接；

所述凹槽形状与尺寸不同并且分别容纳电池组件、电池接片、开关组件、发光源；所述透明外盖将发光单元封闭于链盘主体内并且各个发光源发出的光穿过透明外盖。

本实用新型所述的自行车链盘发光器的有益效果为：

(1)在视线较差的环境中骑行时，发光的链盘发出的光能使其他人看的更清楚，使骑行时更安全；

(2)发光器产生的光，在骑行时提升了美观程度，给骑行者增强了时尚性；

(3)当踩动自行车踏板后，自行车轮胎的转动，启动震动开关，开光控制灯，使灯发出亮光，相比传统控制器等装置控制，使用更加方便，不会给骑行者带来额外的操作；

(4)链盘主体上设有能够容纳电池、灯等各个电子元件的对应凹槽，使电池、灯等电子元件等合理的固定在链盘主体凹槽中，优化了发光结构，提高了链盘与发光单元之间的牢固性，有利于延长使用寿命；

(5)便于依据该结构进行规模化生产，对自行车其它部位的发光结构设置具有启示性以及可拓展性。

附图说明

下面根据附图对本实用新型作进一步详细说明。

图1是本实用新型实施例所述自行车链盘发光器的分解结构示意图；

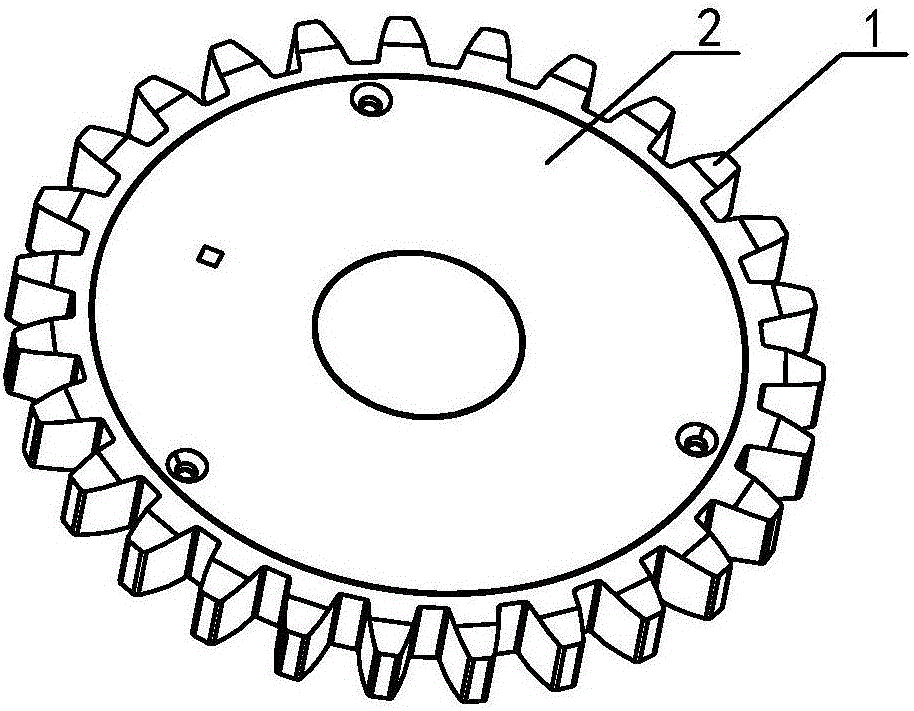

图2是本实用新型实施例所述自行车链盘发光器的整体结构示意图。

图中：

1、链盘主体；2、透明外盖；3、发光单元；4、凹槽；31、电池接片；32、电池组件；33、开关组件；34、发光源；35、线路。

具体实施方式

实施例1

如图1-2所示，本实用新型实施例所述的自行车链盘发光器，由链盘主体1、外盖2以及发光单元3组成，所述链盘主体1内部设置若干凹槽并且由这些凹槽组成的槽位内部固定安装发光单元3，所述发光单元3由电池接片31、电池组件32、开关组件33、发光源34以及线路35组成，其中的发光源34具有若干个且串联相接，所述发光源34端部通过线路35分别与开关组件33、电池组件32相接，两个相邻的电池组件32之间、电池组件32与开关组件33之间均通过电池接片31固定连接；

相应地，对于链盘主体1内部开设的若干形状不同的凹槽，这些凹槽分别能容纳电池组件32、电池接片31、开关组件33、发光源34等元件的凹槽并且使这些元件均牢固的固定在链盘主体1上；

此外，所述链盘主体1槽位外侧固定安装一体式透明外盖2，从而将发光单元3封闭于链盘主体1内并且各个发光源发出的光可穿过透明外盖2，增强了美观程度与时尚性。

实施例2

如图1-2所示，本实用新型实施例所述的自行车链盘发光器，由链盘主体1、外盖2以及发光单元3组成，所述链盘主体1内部设置槽位内部并且固定安装发光单元3，所述发光单元3由电池接片31、电池组件32、开关组件33、发光源34以及线路35组成，其中的发光源34具有若干个且串联相接，所述发光源34端部通过线路35分别与开关组件33、电池组件32相接；所述链盘主体1槽位外侧固定安装一体式透明外盖2，从而将发光单元3封闭于链盘主体1内并且各个发光源发出的光可穿过透明外盖2，增强了美观程度与时尚性。

上述对实施例的描述是为了便于该技术领域的普通技术人员能够理解和应用本案技术，熟悉本领域技术的人员显然可轻易对这些实例做出各种修改，并把在此说明的一般原理应用到其它实施例中而不必经过创造性的劳动。因此，本案不限于以上实施例，本领域的技术人员根据本案的揭示，对于本案做出的改进和修改，例如，链盘主体的形状或尺寸、发光源的型号与数量的设置、各个凹槽的形状、发光单元于链盘主体上的固定方式等，若没有产生超出本案之外的有益效果，则都应该在本案的保护范围内。
