一种带有弧形齿条的便捷式装运车的制作方法

本实用新型涉及一种便捷式装运车,具体为一种带有弧形齿条的便捷式装运车。

背景技术：

现有技术的携式装运车不带有弧形齿条，结构复杂，难操作，重量重，体积大，调节水平的范围小，不平稳；不能够使叉子离地面位置更近，使叉子能够更好的与地面贴合，不能更方便装载物品；不能够承受更大的重量的缺陷。

技术实现要素：

为了解决上述问题，本实用新型提供一种带有弧形齿条的便捷式装运车。

本实用新型采用如下技术方案：

一种带有弧形齿条的便捷式装运车，包括大轮子、轮板、杆固定板、升降推杆、升降臂、右齿条、垫板、调节齿轮、轴承轴、轴承、电机轴1、叉子调节电机、手柄、手柄固定板、底部框架、支撑轮架、小轮子、电池电机盒、推杆套、推杆支撑杆、内六角螺栓一、全螺纹螺栓、法兰轴承套、内六角螺栓二、内六角螺栓三、内六角螺栓四、内六角螺丝五、叉子和左齿条；带有弧形齿条的便捷式装运车的底部设置大轮子，大轮子与轮板前端连接，轮板后端与杆固定板连接；杆固定板与升降推杆铰接，两个杆固定板之间夹接推杆支撑杆；法兰轴轴套套在法兰轴承上；杆固定板也与底部框架连接；升降推杆端部与升降臂的中后部的位置连接；升降臂一端与手柄固定板连接，升降臂的另一端与垫板通过内六角螺栓二、内六角螺栓四进行连接；垫板上通过内六角螺栓三连接有调节齿轮；调节齿轮与齿条啮和，调节齿轮两侧设置左齿条、右齿条；垫板通过内六角螺丝五安装固定叉子；左齿条、右齿条的导轨与轴承接触滚动，轴承安装在轴承轴上，轴承外部设置电机轴，电机轴上设置叉子调节电机；手柄固定板通过内六角螺栓一、全螺纹螺栓固定夹持手柄；底部框架与支撑轮架进行铰接，支撑轮架的平板部分连接有小轮子；带有弧形齿条的便捷式装运车的下方设置有电池电机盒。推杆套套在升降推杆上。所述左齿条、右齿条为弧形齿条。

本实用新型的工作原理：为了使便捷式装运车的叉子在工作的时候更容易实现水平调节，保持与地面的平行，可通过叉子调节电机驱动调节齿轮，经过调节齿轮与左齿条和右齿条啮合传动，齿条导轨与轴承接触滚动，实现弧形导轨的上下滑动，保持叉子处于水平位置。调节升降推杆可实现物件在低处与高处之间的转移，由杆杠原理，臂长与支撑点之间距离越长越省力。本实用新型分为上下两部分，在机械装置的下部分采用铝型材作为框架结构，上部分是由钢材制成的升降臂和叉子，以及通过升降开关控制的升降推杆。升降推杆的连接于升降臂与底部框架之间，升降推杆升降可以控制升降臂的上升下降。同时，升降推杆的伸缩性不仅解决了抬升货物高度不一的问题，而且可以减少在闲置时小车占用的空间。使用该机构可以跨梯度搬运较重型货物，减轻人的工作强度。

本实用新型的有益技术效果：整个机械装置利用杠杆原理达到省力、搬运及装卸等功能于一体，可用于大型快递邮件上下车搬运等。并且本产品结构简单易于操作，重量轻，体积小便于携带放置不占用空间。本实用新型具有弧形结构调节水平的范围大，更加平稳；能够使叉子离地面位置更近，使叉子能够更好的与地面贴合，更方便装载物品；能够承受更大的重量的特点。

附图说明

图1为带有弧形齿条的便捷式装运车的结构图；

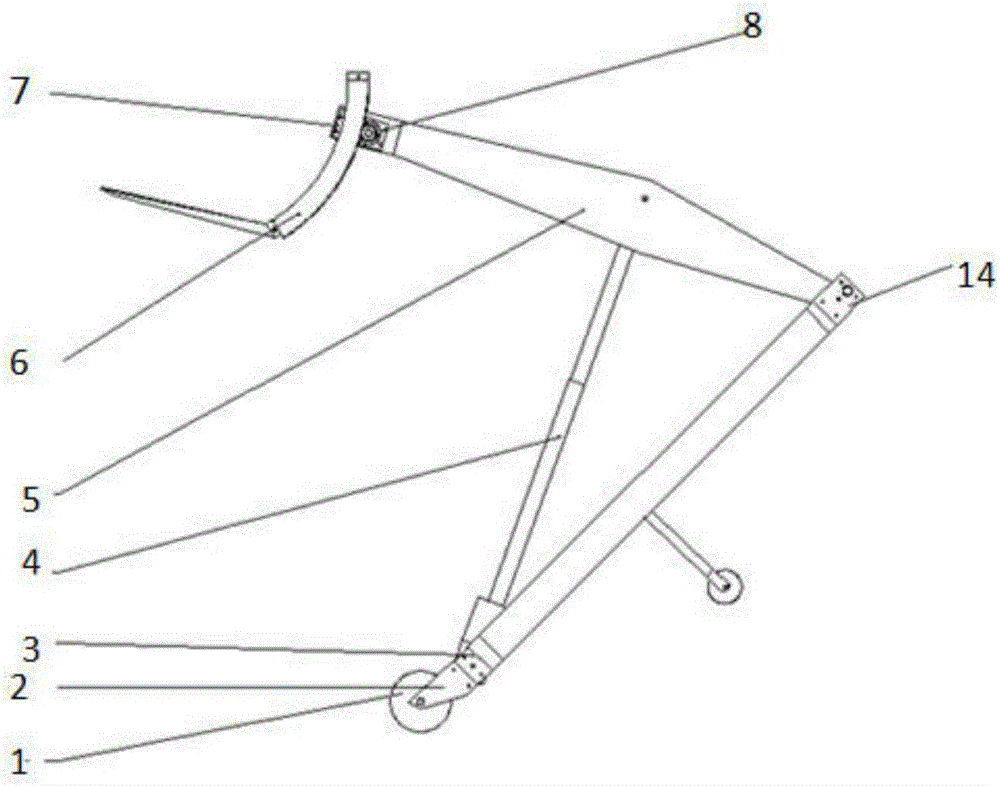

图2为带有弧形齿条的便捷式装运车的主视图；

图3为带有弧形齿条的便捷式装运车的左视图；

图4为带有弧形齿条的便捷式装运车的俯视图；

图5为齿条结构图；

图6为A方向的齿条结构图。

附图标记说明

1大轮子；2轮板；3杆固定板；4升降推杆；5升降臂；6右齿条；7垫板；8调节齿轮；9轴承轴；10轴承11；电机轴；12叉子调节电机；13手柄；14手柄固定板；15底部框架；16支撑轮架；17小轮子；18电池电机盒；19推杆套；20推杆支撑杆；21内六角螺栓一；22全螺纹螺栓；23法兰轴承套；24内六角螺栓二；25内六角螺栓三；26内六角螺栓四；27内六角螺丝五；28叉子；29左齿条。

具体实施方式

下面结合附图和本实用新型的优选实施例进一步说明本实用新型。

实施例

如图1-6，一种带有弧形齿条的便捷式装运车，包括大轮子1、轮板2、杆固定板3、升降推杆4、升降臂5、右齿条6、垫板7、调节齿轮8、轴承轴9、轴承10、电机轴11、叉子调节电机12、手柄13、手柄固定板14、底部框架15、支撑轮架16、小轮子17、电池电机盒18、推杆套19、推杆支撑杆20、内六角螺栓一21、全螺纹螺栓22、法兰轴承套23、内六角螺栓二24、内六角螺栓三25、内六角螺栓四26、内六角螺丝五27、叉子28和左齿条29；带有弧形齿条的便捷式装运车的底部设置大轮子1，大轮子1与轮板2前端连接，轮板2后端与杆固定板3连接；杆固定板3与升降推杆4铰接，两个杆固定板3之间夹接推杆支撑杆20；法兰轴轴套23套在法兰轴承上；杆固定板3也与底部框架15连接；升降推杆4端部与升降臂5的中后部的位置连接；升降臂5一端与手柄固定板14连接，升降臂5的另一端与垫板7通过内六角螺栓二24、内六角螺栓四26进行连接；垫板7上通过内六角螺栓三25连接有调节齿轮8；调节齿轮8与齿条啮和，调节齿轮两侧设置左齿条29、右齿条6；垫板7通过内六角螺丝五27安装固定叉子28；左齿条29、右齿条6的导轨与轴承10接触滚动，轴承10安装在轴承轴9上，轴承10外部设置电机轴11，电机轴11上设置叉子调节电机12；手柄固定板14通过内六角螺栓一21、全螺纹螺栓22固定夹持手柄13；底部框架15与支撑轮架16进行铰接，支撑轮架16的平板部分连接有小轮子17；带有弧形齿条的便捷式装运车的下方设置有电池电机盒18；推杆套19套在升降推杆4上。所述左齿条29、右齿条6为弧形齿条。

本实用新型的工作原理：为了使便捷式装运车的叉子28在工作的时候更容易实现水平调节，保持与地面的平行，可通过叉子调节电机12驱动调节齿轮8，经过调节齿轮与左齿条29和右齿条6啮合传动，齿条导轨与轴承10接触滚动，实现弧形导轨的上下滑动，保持叉子处于水平位置。调节升降推杆4可实现物件在低处与高处之间的转移，由杆杠原理，臂长与支撑点之间距离越长越省力。本实用新型分为上下两部分，在机械装置的下部分采用铝型材作为框架结构，上部分是由钢材制成的升降臂5和叉子28，以及通过升降开关控制的升降推杆4。升降推杆4的连接于升降臂5与底部框架15之间，升降推杆4升降可以控制升降臂5的上升下降。同时，升降推杆4的伸缩性不仅解决了抬升货物高度不一的问题，而且可以减少在闲置时小车占用的空间。使用该机构可以跨梯度搬运较重型货物，减轻人的工作强度。整个机械装置利用杠杆原理达到省力、搬运及装卸等功能于一体，可用于大型快递邮件上下车搬运等。并且本产品结构简单易于操作，重量轻，体积小便于携带放置不占用空间。

此外本实用新型具有：弧形结构调节水平的范围大，更加平稳；能够使叉子离地面位置更近，使叉子能够更好的与地面贴合，更方便装载物品；能够承受更大的重量的特点。

本实用新型较佳实施例而已，故不能依此限定本实用新型实施的范围，即依本实用新型专利范围及说明书内容所作的等效变化与修饰，皆应仍属本实用新型盖的范围内。
