一种便于倾倒药渣的医疗车的制作方法

本实用新型涉及药渣车技术领域，具体为一种便于倾倒药渣的医疗车。

背景技术：

中药(TCM)主要起源于中国，少数中药源于外国，如西洋参，在中医理论指导下用于预防、诊断、治疗疾病和调节人体机能的药物，多为植物药，也有动物药、矿物药及部分化学和生物制品类药物，中药按加工工艺分为中成药、中药材，由于现在人们注意到养生的问题，重要对人的温养效果更加，导致中药在生活中的作用更加的突出，而中药熬制之后的药渣处理起来更加的频繁。

目前市场上的药渣车对于药渣的倾倒比较麻烦，需要过多的使用人力来进行对药渣的倾倒，药渣在移动的过程中残留的药液也容易滴漏，导致一些不必要的弄脏地面。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种便于倾倒药渣的医疗车，解决了上述背景技术中提到的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种便于倾倒药渣的医疗车，包括支撑板，所述支撑板上开设有贯穿其顶部和底部的出料腔，所述支撑板的左侧面开设有进出槽，所述进出槽与出料腔垂直相交并贯通于出料腔，所述进出槽的内部活动连接有挡板，所述挡板的底部与进出槽的内壁接触，所述挡板的表面对应出料腔处开设有收集槽，所述收集槽的内壁活动连接有收集体，所述收集体的顶部活动连接有顶盖，所述顶盖的顶部对应出料腔处开设有收集孔，所述挡板的左侧面对称固定连接有固定块，两个固定块之间通过铰接座与转轴铰接，所述转轴的表面固定连接有把手，所述支撑板的顶部左侧固定连接有推动杆，所述支撑板的顶部并位于推动杆的右侧固定连接有第一隔板，所述第一隔板的右侧对称固定连接有第二隔板，所述第二隔板的相对面均开设有限位槽，两个限位槽通过第三隔板活动连接，所述第三隔板的左侧与限位槽接触，所述支撑板的底部对称固定连接有支撑轴，所述支撑轴的底部活动连接有滑轮。

优选的，所述把手的表面套接有橡胶垫。

优选的，所述收集孔的数量为六个，对应出料腔处等距离排列。

优选的，所述第二隔板的长度长于出料腔的长度。

优选的，所述挡板覆盖进料腔与进出槽的交汇处。

(三)有益效果

本实用新型提供了一种便于倾倒药渣的医疗车。具备有益效果如下：通过进出槽的内部活动连接有挡板，挡板的底部与进出槽的内壁接触，可以使挡板抽出，使药渣的倾倒更加的方便，省时省力，不需要浪费过多的人力进行倾倒，通过顶盖、收集体和收集孔的配合可以防止药液的泄露，导致一些不必要的卫生问题的出现。

附图说明

图1为本实用新型结构示意图；

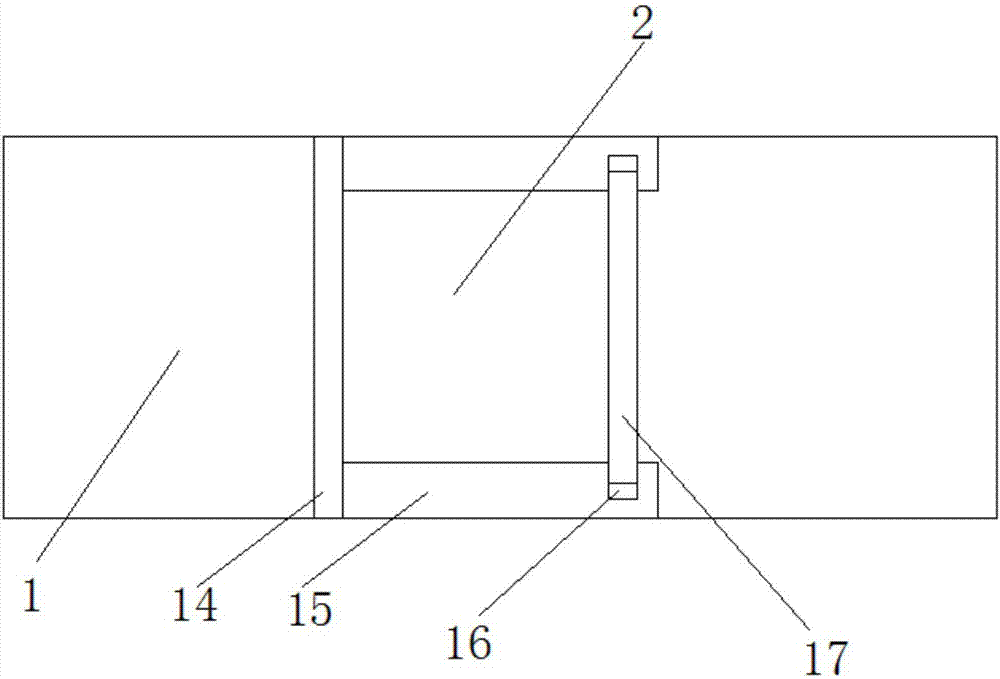

图2为本实用新型俯视结构示意图；

图3为本实用新型图1中A处示意图。

其中，1支撑板、2出料腔、3进出槽、4挡板、5收集槽、6收集体、7顶盖、8收集孔、9固定块、10铰接座、11转轴、12把手、13推动杆、14第一隔板、15第二隔板、16限位槽、17第三隔板、18支撑轴、19滑轮、20橡胶垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种便于倾倒药渣的医疗车，如图1-3所示，包括支撑板1，支撑板1上开设有贯穿其顶部和底部的出料腔2，支撑板1的左侧面开设有进出槽3，进出槽3与出料腔2垂直相交并贯通于出料腔2，进出槽3的内部活动连接有挡板4，挡板4的底部与进出槽3的内壁接触，挡板4覆盖进料腔2与进出槽3的交汇处，为了使挡板4能更好的抽出，方便药渣的倾倒，挡板4的表面对应出料腔2处开设有收集槽5，收集槽5的内壁活动连接有收集体6，为了收集药渣残留的药液，收集体6的顶部活动连接有顶盖7，顶盖7的顶部对应出料腔2处开设有收集孔8，收集孔8的数量为六个，对应出料腔2处等距离排列，使液体更好的收集，挡板4的左侧面对称固定连接有固定块9，两个固定块9之间通过铰接座10与转轴11铰接，转轴11的表面固定连接有把手12，把手12的表面套接有橡胶垫20，保护手部使其更好的抽出，支撑板1的顶部左侧固定连接有推动杆13，支撑板1的顶部并位于推动杆13的右侧固定连接有第一隔板14，第一隔板14的右侧对称固定连接有第二隔板15，第二隔板15的长度长于出料腔2的长度，使药渣更好的放置，第二隔板15的相对面均开设有限位槽16，两个限位槽16通过第三隔板17活动连接，第三隔板17的左侧与限位槽16接触，方便药渣放到车上和固定药渣的位置，支撑板1的底部对称固定连接有支撑轴18，支撑轴18的底部活动连接有滑轮19。

使用时，通过进出槽3的内部活动连接有挡板4，挡板4的底部与进出槽3的内壁接触，抽出挡板4，确认挡板4上的收集体6、顶盖7和收集孔8的完好，通过第一隔板14、第二隔板15和第三隔板17的配合使用放入药渣，并固定药渣。

综上所述，该便于倾倒药渣的医疗车，通过进出槽3的内部活动连接有挡板4，挡板4的底部与进出槽3的内壁接触，可以使挡板4抽出，使药渣的倾倒更加的方便，省时省力，不需要浪费过多的人力进行倾倒，通过顶盖7、收集体6和收集孔8的配合可以防止药液的泄露，导致一些不必要的卫生问题的出现。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
