一种电梯专用活动式扶手的制作方法

本发明涉及电梯配件，特别是涉及一种电梯专用活动式扶手。

背景技术：

电梯轿厢内扶手是电梯的主要配件之一，对人体平衡起着均为重要的保护作用，尤其是电梯发生急速坠落或者故障时，扶手的作用尤为重要。

现有技术中，电梯扶手与电梯轿厢的连接为固定连接，并且扶手的安装高度均在一米以上，当电梯发生急速下坠时，人体会不由自主的下蹲，而扶手的高度却固定不变，导致人体下蹲后与扶手距离增大，使得人体重心不稳，容易跌倒，造成身体伤害。

技术实现要素：

本发明主要解决的技术问题是提供一种电梯专用活动式扶手，采用转轴与转轴上的滑杆，使得电梯扶手为活动式，与人体施力方向同向运动，有利于保护人体重心，防止摔倒。

为解决上述技术问题，本发明采用的一个技术方案是：提供一种电梯专用活动式扶手，包括固定在轿厢内的半圆形卡槽，所述半圆形卡槽两端均设置有套管，所述半圆形卡槽内设置有横向转轴，所述转轴的上下两侧分别设置有位于半圆形卡槽内的弹性板，所述转轴上设置有U型扶手，所述U型扶手两端顶部分别设置有指向上方的上滑杆，所述上滑杆的正对面设置有与上滑杆方向相反的下滑杆，所述上滑杆和下滑杆的自由端分别设置有滑块。

在本发明一个较佳实例中，所述弹性板底部设置有压簧。

在本发明一个较佳实例中，所述半圆形卡槽内壁设置有与压簧相对应的压簧座。

在本发明一个较佳实例中，所述上滑杆和下滑杆均与U型扶手铰接连接。

在本发明一个较佳实例中，所述U型扶手外侧设置有橡胶层。

本发明的有益效果是：本发明指出的一种电梯专用活动式扶手，采用转轴与转轴上的滑杆，使得电梯扶手为活动式，与人体施力方向同向运动，有利于保护人体重心，防止摔倒。

附图说明

为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图，其中：

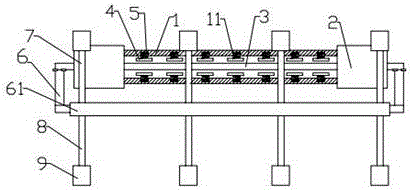

图1是本发明一种电梯专用活动式扶手一较佳实施例的结构示意图。

具体实施方式

下面将对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本发明的一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。

请参阅图1，本发明实施例包括：

一种电梯专用活动式扶手，包括固定在轿厢内的半圆形卡槽1，所述半圆形卡槽1两端均设置有套管2，所述半圆形卡槽1内设置有横向转轴3，所述转轴2的上下两侧分别设置有位于半圆形卡槽1内的弹性板4，弹性板4底部设置有压簧5，使得转轴3在转动时上下两侧带有弹性，人体下拉扶手时，扶手带有一定的弹性，与人体的用力方向同向，最大化接近人体。

所述转轴3上设置有U型扶手6，所述U型扶手6两端顶部分别设置有指向上方的上滑杆7，所述上滑杆7的正对面设置有与上滑杆7方向相反的下滑杆8，所述上滑杆7和下滑杆8的自由端分别设置有滑块9，滑块9嵌入电梯轿厢内壁，保证U型扶手6的活动间距。

所述半圆形卡槽1内壁设置有与压簧5相对应的压簧座11，保证压簧被压缩时不发生偏斜。

所述上滑杆7和下滑杆8均与U型扶手6铰接连接。

所述U型扶手6外侧设置有橡胶层61，使得人体手部与扶手接触时无硬性摩擦，具有防滑作用。

综上所述，本发明指出的一种电梯专用活动式扶手，采用转轴与转轴上的滑杆，使得电梯扶手为活动式，与人体施力方向同向运动，有利于保护人体重心，防止摔倒。

以上所述仅为本发明的实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本发明的专利保护范围内。
