无障碍扶手一体式法兰盘的制作方法

本实用新型涉及建筑构件技术领域，尤其涉及一种无障碍扶手用配件。

背景技术：

现有的无障碍扶手与墙体固定的方式通常采用法兰固定，在法兰与墙体之间还要设置塑料衬垫，塑料衬垫向法兰方向弯折并且包住法兰，法兰固定后，将护盖套在衬垫的外圆上隐藏法兰和塑料衬垫。这种结构塑料衬垫容易被挤碎，并且安装后容易松动、牢固性差、安装过程繁琐。

技术实现要素：

本实用新型的目的在于提供一种无障碍扶手一体式法兰盘，从而解决现有技术中存在的前述问题。

为了实现上述目的，本实用新型采用的技术方案如下：一种无障碍扶手一体式法兰盘，包括法兰盘本体，所述法兰盘本体呈圆盘状，所述法兰盘本体的边缘具有若干个弯折部，若干个所述弯折部构成的外轮廓为圆形，所述法兰盘本体的中部向所述弯折部的弯折方向凹陷形成法兰凹孔，并且在所述法兰盘本体的相对侧凸出形成法兰凸台，所述法兰凹孔的中心具有通透的中心孔，所述法兰凸台的外侧位于所述法兰盘本体上设置有若干个通透的安装孔。

优选地，所述弯折部的数量为3至6个。

优选地，所述安装孔的数量为3至6个。

优选地，所述安装孔的截面形状为长圆形。

本实用新型的有益效果是：本实用新型的一体式法兰盘省掉了传统的塑料衬垫，并且，结构可靠、不易松动、安装牢固性好、简化了安装步骤节省了安装时间。

附图说明

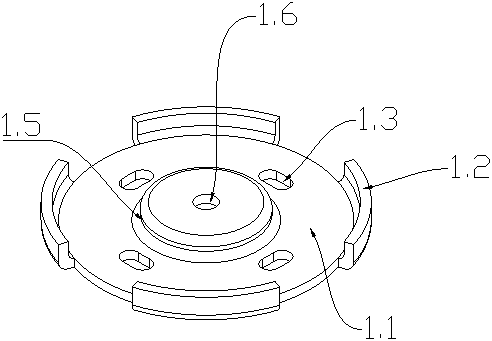

图1是本实用新型一种实施例的结构示意图；

图2是本实用新型图1所示实施例的更换视角后的结构示意图；

图3是本实用新型图1所示实施例的安装结构示意图；

附图标记：1-一体式法兰盘，1.1-法兰盘本体，1.2-弯折部，1.3-安装孔，1.4-法兰凹孔，1.5-法兰凸台，1.6-中心孔，2-连接杆，2.1-连接杆凹孔，2.2-螺纹孔，3-护盖，3.1-护盖凹孔，3.2-护盖中孔，4-螺钉。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施方式仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例：如图1和图2所示，一种无障碍扶手一体式法兰盘，包括法兰盘本体1.1，所述法兰盘本体1.1呈圆盘状，所述法兰盘本体1.1的边缘具有若干个弯折部1.2，若干个所述弯折部1.2构成的外轮廓为圆形，所述法兰盘本体1.1的中部向所述弯折部1.2的弯折方向凹陷形成法兰凹孔1.4，并且在所述法兰盘本体1.1的相对侧凸出形成法兰凸台1.5，所述法兰凹孔1.4的中心具有通透的中心孔1.6，所述法兰凸台1.5的外侧位于所述法兰盘本体1.1上设置有若干个通透的安装孔1.3。

所述弯折部1.2的数量为3至6个，优选为4个。

所述安装孔1.3的数量为3至6个，优选为4个。

所述安装孔1.3的截面形状为长圆形，便于安装紧固螺丝。

其安装方式为：如图3所示，与一体式法兰盘1相配合的连接杆2，连接杆2的端部具有连接杆凹孔2.1，连接杆凹孔2.1的孔底中心具有螺纹孔2.2，安装时，一体式法兰盘1的法兰凸台1.5嵌入连接杆凹孔2.1内，在法兰凹孔1.4内安装螺钉4，螺钉4的头部嵌入法兰凹孔1.4内，螺钉4将一体式法兰盘1固定在连接杆2上。将法兰凹孔1.4侧朝向墙体，在安装孔1.3内装入紧固螺丝，将一体式法兰盘1固定在墙体上。护盖3具有护盖凹孔3.1，护盖凹孔3.1的直径比一体式法兰盘弯折部1.2的外轮廓圆稍小，护盖3具有护盖中孔3.2，护盖中孔3.2套在连接杆2外圆上，最后将护盖凹孔3.1盖合在一体式法兰盘1上，安装过程结束。

通过采用本实用新型公开的上述技术方案，得到了如下有益的效果：本实用新型的一体式法兰盘1省掉了传统的塑料衬垫，并且，结构可靠、不易松动、安装牢固性好、简化了安装步骤节省了安装时间。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视本实用新型的保护范围。
