一种纸币展平除皱装置的制作方法

本实用新型涉及纸币处理领域，特别的涉及一种纸币展平除皱装置。

背景技术：

纸币多次使用、折叠其表面存在褶皱使其不平整，难以实现满足其他纸币处理机械的处理要求，例如验真伪、清点、打捆，当进入这些装置前需要用人手来平整纸币，因此操作十分不便。

折叠纸币通过人工展平或是采用展平机器展平处理，仅通过常用的滚轮使用手工或机器对纸币施压碾压展平，这种普通的施压方式通常不能达到直接使用纸币进行后续纸币处理的效果，纸币在施压展平后仍存在复原折叠的倾向并有可能出现卷曲的情况。这种现象导致装置对纸币的展平处理的效果降低。

技术实现要素：

本实用新型提供了一种纸币展平除皱装置，能够将纸币褶皱的表面展平，并且不易复原折痕、出现卷曲。

为解决上述技术问题，本实用新型提供一种纸币展平除皱装置，包括两片开有多排阵列矩形通孔的支撑板、通过固定件设置在每片所述支撑板的所述通孔上的搓辊、用于支撑纸币展平除皱装置的支撑架以及控制所述搓辊转动的电机；其中，两片所述支撑板通过连接件连接在一起，两片所述支撑板相应位置上设置的所述搓辊相互抵接，两片所述支撑板之间形成进出纸币的入口和出口，相邻排的所述搓辊数量相同，自纸币的入口到出口方向，相邻排的所述搓辊转速依次递增，每排所述搓辊转速相同。

优选地，每片所述支撑板在其上布置的相邻所述搓辊之间设置有加热片。

优选地，所述加热片为可调恒温加热片。

优选地，所述搓辊内部设置有加热装置。

优选地，所述搓辊为弹性材质搓辊。

优选地，两片所述支撑板为螺栓连接。

优选地，所述支撑板的入口处还连接有用于将纸币送入入口的输送装置。

优选地，所述输送装置为搓辊或输送机。

上述本实用新型所提供的一种纸币展平除皱装置，包括两片支撑板、搓辊、支撑架以及电机。支撑板上开有多排阵列矩形通孔，两片支撑板通过连接件连接在一起，两片支撑板相应位置上设置的搓辊相互抵接，搓辊通过固定件设置在每片支撑板的通孔上，相邻排的搓辊数量相同。搓辊的转速通过电机控制，每一排上的搓辊转速相同，相邻排的搓辊转速依次递增。使用时，纸币通过两片支撑板之间的入口，通过一排排搓辊的拉展除皱，同一排搓辊具有相同的速度，相邻排的搓辊随着远离入口而速度等速递增，由于下一级搓辊速度大于上一级搓辊速度，搓辊对纸币的粘力产生了对纸币的拉力。本方案提供的一种纸币展平除皱装置，改进了现有技术中采用普通常用的滚轮采用手工或机器对纸币施压碾压展平，而是让相邻排的搓辊采用逐级递增的方式，使搓辊对纸币的粘力产生了对纸币的拉力，从而将纸币褶皱的表面展平，并且不易复原折痕、出现卷曲。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图获得其他的附图。

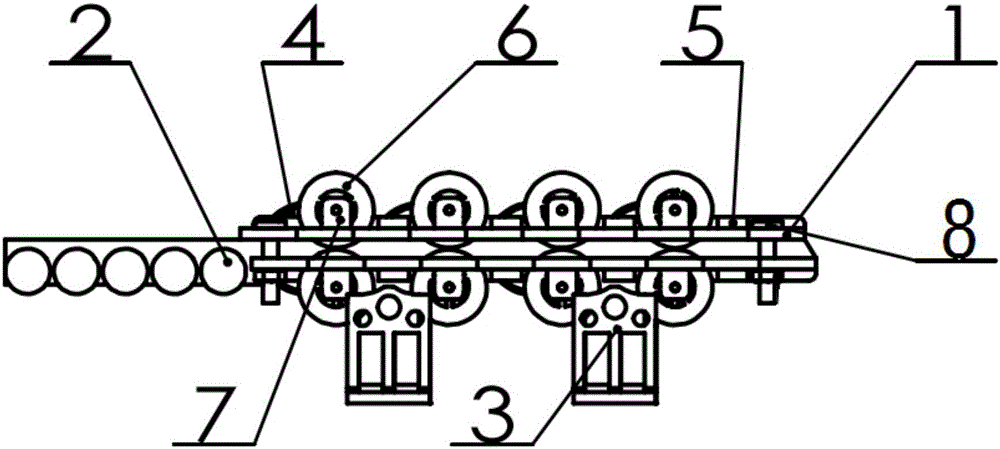

图1为本实用新型所提供的一种纸币展平除皱装置的结构示意图；

图2为本实用新型所提供的一种纸币展平除皱装置的侧视图。

图中，支撑板1、输送装置2、支撑架3、电机4、可调恒温加热片5、搓辊6、固定件7、螺栓8。

具体实施方式

本实用新型核心是提供一种纸币展平除皱装置，能够将纸币褶皱的表面自动展平，并且不易复原折痕、出现卷曲。

为了使本技术领域的人员更好地理解本实用新型方案，下面结合附图和实施方式对本实用新型作进一步的详细说明。

请参考图1和图2，本实用新型所提供一种纸币展平除皱装置，包括两片支撑板1、搓辊6、支撑架3以及电机4。支撑板1上开有多排阵列矩形通孔，两片支撑板1通过连接件连接在一起，两片支撑板1相应位置上设置的搓辊6相互抵接，搓辊6通过固定件设置在每片支撑板1的通孔上，相邻排的搓辊6数量相同。搓辊6的转速通过电机4控制，每一排上的搓辊6转速相同，相邻排的搓辊6转速依次递增。使用时，纸币通过两片支撑板1之间的入口，通过一排排搓辊6的拉展除皱，同一排搓辊6具有相同的速度，相邻排的搓辊6随着远离入口而速度等速递增，由于下一级搓辊6速度大于上一级搓辊6速度，搓辊6对纸币的粘力产生了对纸币的拉力。相对于现有技术，本方案的一种纸币展平除皱装置，改进了现有技术中采用普通常用的滚轮采用手工或机器对纸币施压碾压展平，而是让相邻排的搓辊采用逐级递增的方式，使搓辊对纸币的粘力产生了对纸币的拉力，从而将纸币褶皱的表面展平，并且不易复原折痕、出现卷曲。

进一步，每片支撑板1在其上布置的相邻搓辊6之间设置有加热片5，用于在拉展除皱过程中提供热量使得搓辊6可以热熨纸币更加巩固展平效果。加热片具体为可调恒温加热片。同理，也可以在搓辊6内部设置加热装置，同样达到热熨纸币巩固展平效果。

进一步，搓辊6为弹性材质搓辊，如聚氨酯胶搓辊、橡胶搓辊。相对于金属等硬质材质搓辊，弹性材质搓辊对纸币的粘力更加强，对于拉展效果更加明显。两片支撑板1为螺栓8连接，并且可以通过调节螺栓8的紧固力，使相抵接的两个弹性材质搓辊收到弹性挤压，来改变支撑板1之间的高度，从而使弹性材质搓辊对纸币施加的压力得以改变，从而调节纸币拉展除皱的效果。

进一步，支撑板1的入口处还连接有用于将纸币送入入口的输送装置2。输送装置2为搓辊或输送机，在自动化生产过程中，更加便于将上一个装置中处理的纸币送入本方案纸币展平除皱装置的入口中。

以上对本实用新型所提供的一种纸币展平除皱装置进行了详细介绍。本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以对本实用新型进行若干改进和修饰，这些改进和修饰也落入本实用新型权利要求的保护范围内。
