一种电力工程用便携式吊升装置的制作方法

本实用新型属于电力工程领域，具体说是一种电力工程用便携式吊升装置。

背景技术：

在输电线路的施工过程中，往往需要在电线杆上加设电杆横担，由于线杆的高度较高，横担的重量较重，需要配合使用起重吊车将电杆横担吊到电线杆的顶部然后进行安装，但是在交通不方便的施工环境，起重吊车很难应用在施工现场，因此给加设电杆横担带来了很大的难度，由此采用人工方法进行电杆横担的加设不但使工作人员的劳动强度很大，而且操作的危险性很大；再者，对于较小的施工量，吊车的使用反而增加的施工的程序，降低了施工的效率，也不利于电力抢修的进行。

申请结合现有技术的不足，在现有的技术上做出了改进，提出了一种新的技术方案，提供了一种便携式的吊升装置。

技术实现要素：

本实用新型的目的便是提供一种电力工程用便携式吊升装置。

为实现上述目的，本实用新型的技术方案，包括立杆和吊臂，所述立杆的上端设有提手、下端设有支撑臂、左侧壁设有多个固定装置、右侧壁的下端通过销轴Ⅰ连接有吊臂。

所述固定装置包括焊接在立杆左侧壁上的横臂，所述横臂的一端固定连接有紧固带、另一端套接有紧固螺杆，所述紧固螺杆的左端和紧固带连接、右端连接有紧固螺母。

所述支撑臂的下端焊接有固定环。

所述吊臂的右端通过销轴Ⅱ连接有转轮。

所述的一种电力工程用便携式吊升装置还包括吊钩、穿引该吊钩和转轮的吊绳，所述吊绳的一端和固定环固定连接。

由于采用上述技术方案，本实用新型的有益效果为：在一定程度上代替了吊车，适于复杂的施工环境；便于携带和安装，提高了施工的效率，节约了安装工程的成本。

附图说明

现结合附图对本实用新型做进一步说明。

图1为本实用新型的正视图。

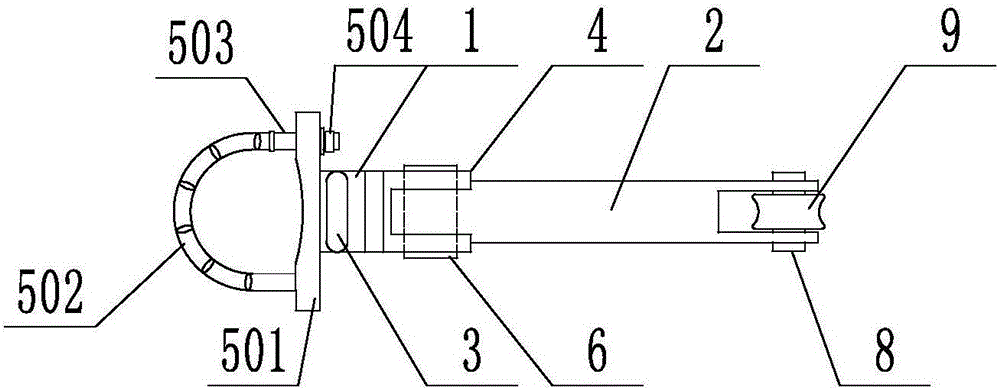

图2为本实用新型的俯视图。

图中：1、立杆，2、吊臂，3、提手，4、支撑臂，5、固定装置，501、横臂，502、紧固带，503、紧固螺杆，504、紧固螺母，6、销轴Ⅰ，7、固定环，8、销轴Ⅱ，9、转轴，10、吊钩，11、吊绳。

具体实施方式

如图1、2所示，本实用新型包括立杆1和吊臂2，所述立杆1的上端设有提手3、下端设有支撑臂4、左侧壁设有多个固定装置5、右侧壁的下端通过销轴Ⅰ6连接有吊臂2。

所述固定装置5包括焊接在立杆1左侧壁上的横臂501，所述横臂501的一端固定连接有紧固带502、另一端套接有紧固螺杆503，所述紧固螺杆503的左端和紧固带502连接、右端连接有紧固螺母504。

所述支撑臂4的下端焊接有固定环7。

所述吊臂2的右端通过销轴Ⅱ8连接有转轴9。

所述的一种电力工程用便携式吊升装置还包括吊钩10、穿引该吊钩10和转轴9的吊绳11，所述吊绳11的一端和固定环7固定连接。

工作原理：将紧固螺杆503取下，绕过线杆后穿过横臂501，然后利用紧固螺母504将该装置固定在线杆上，提手3在上方；将吊臂2放平并自然落在支撑臂4上，将吊绳11的一端固定在固定环7上，然后穿引吊钩10和转轴9，即可使用。
