育菇框专用运输架的制作方法

本实用新型涉及一种运输架，具体而言，涉及一种育菇框专用运输架。

背景技术：

在菇类产品产业化生产过程中，用到的育菇框很多，且育菇框经常需要周转运输，且需要定期清洁，育菇框的存放、冷晾占用空间较多。现在育菇框运输时常是堆放成摞后由平板拖车拖行转移，周转运输不便。针对上述现象，亟需开发一种简单实用的育菇框运输架。

技术实现要素：

本实用新型旨在解决现有育菇框运输存放不便的问题，提供了一种简易育菇框运输架。

为实现上述需求,本实用新型通过以下技术方案来实现上述目的：育菇框专用运输架，所述运输架由大铁方通和小铁方通联接围成，所述运输架的底架为第一横架和第二横架联接而成的矩形框架，所述矩形框架的四个顶点处联接第一纵架，矩形框架的两短边上中部均联接第二纵架，所述第二纵架之间由第三横架联接固定，所述第一横架与第三横架间由多个斜拉杆联接，所述斜拉杆上放置育菇框，所述育菇框下端面上开设有两个矩形定位槽，矩形定位槽与所述斜拉杆卡合；

所述矩形框架下端设置有轮子，一侧轮子为定向轮，另一侧轮子为万向轮，且万向轮上设置卡紧装置。

更进一步地，一种育菇框专用运输架，所述运输架为平面对称的立体框架，至少设置一层。

更进一步地，一种育菇框专用运输架，所述第一横架、第二横架、第三横架、第一纵架、第二纵架均为大铁方通。

更进一步地，一种育菇框专用运输架，所述斜拉杆为小铁方通。

本实用新型提供的一种育菇框专用运输架，在使用过程中，育菇框通过斜其下端的矩形槽卡接在斜拉杆上，运输时稳定性强，可一次运输多个育菇框，灵活方便。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。显而易见，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型的结构示意图；

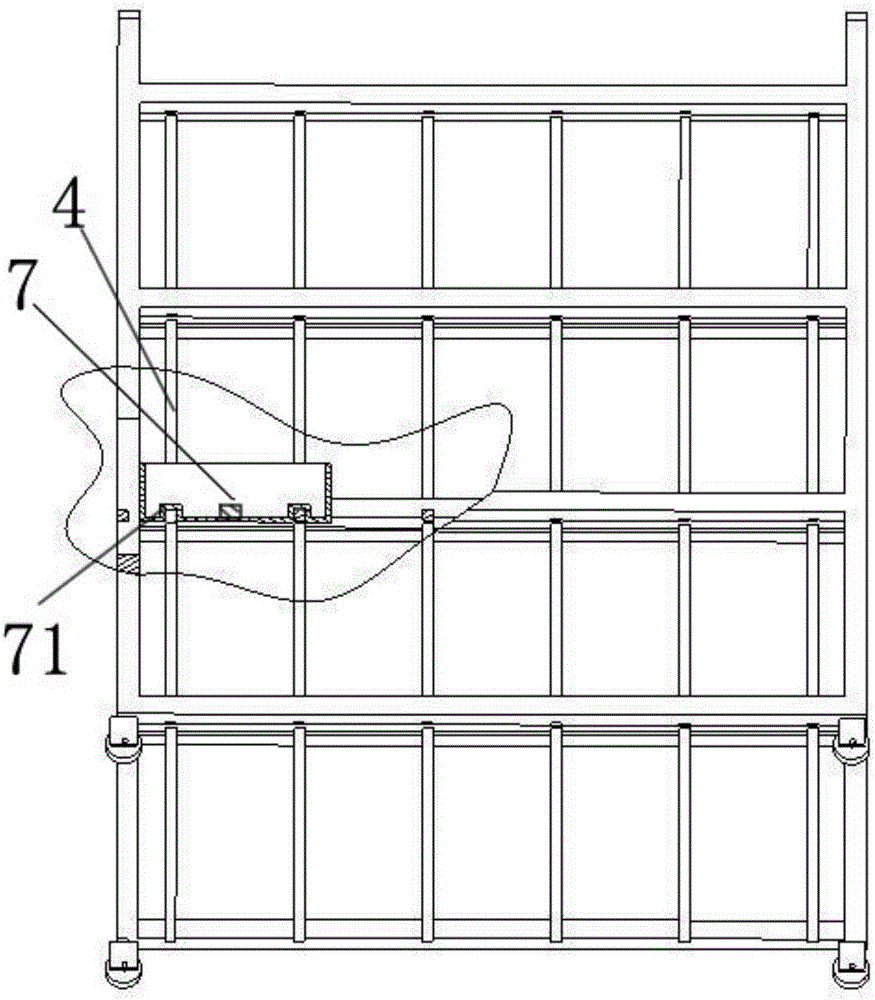

图2是育菇框放置于运输架上剖视图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例1:

如图1、2所示的一种育菇框专用运输架，共有四层，运输架的底架为第一横架9和第二横架1联接而成的矩形框架，所述矩形框架的四个顶点处联接第一纵架2，矩形框架的两短边上中部均联接第二纵架3，所述第二纵架3之间由第三横架8联接固定，所述第一横架9与第三横架8间由多个斜拉杆4联接，所述斜拉杆4上放置育菇框7，所述育菇框7下端面上开设有两个矩形定位槽71，矩形定位槽71与所述斜拉杆4卡合；所述第一横架9、第二横架1、第三横架8、第一纵架2、第二纵架3均为大铁方通，所述斜拉杆4为小铁方通；

所述矩形框架下端设置有轮子，一侧轮子为定向轮5，另一侧轮子为万向轮6，且万向轮上6设置卡紧装置。

作为一种优选实施例：所述运输架为一平面对称的立体框架。

通过以上描述可知；本实施例提供的一种育菇框专用运输架，育菇框通过斜其下端的矩形槽卡接在斜拉杆上，运输时稳定性强，可一次运输多个育菇框，灵活方便，运输架可根据运输需求自由定制，结构简单。

该以上内容是结合具体的优选实施方式对本实用新型所作的进一步详细说明，不能认定本实用新型的具体实施只局限于这些说明。对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干简单推演或替换，都应当视为属于本实用新型的保护范围。
