一种塑料厂生产用废旧塑料研磨机的制作方法

本发明一种废旧塑料研磨机，尤其涉及一种塑料厂生产用废旧塑料研磨机。

背景技术：

广义的塑料定义指具有塑性行为的材料，所谓塑性是指受外力作用时，发生形变，外力取消后，仍能保持受力时的状态。塑料的弹性模量介于橡胶和纤维之间，受力能发生一定形变。软塑料接近橡胶，硬塑料接近纤维。狭义的塑料定义是指以树脂（或在加工过程中用单体直接聚合）为主要成分，以增塑剂、填充剂、润滑剂、着色剂等添加剂为辅助成分，在加工过程中能流动成型的材料。塑料为合成的高分子化合物，可以自由改变形体样式。塑料是利用单体原料以合成或缩合反应聚合而成的材料。

为了节约资源，会将废旧塑料回收重新利用，而废旧塑料在投入生产前需要进行破碎以及研磨加工，使其粒度达到要求，目前的废旧塑料研磨机存在研磨速度慢、粒度差别大的缺点，因此亟需研发一种研磨速度快、粒度均匀的塑料厂生产用废旧塑料研磨机。

技术实现要素：

（1）要解决的技术问题

本发明为了克服目前的废旧塑料研磨机存在研磨速度慢、粒度差别大的缺点，本发明要解决的技术问题是提供一种研磨速度快、粒度均匀的塑料厂生产用废旧塑料研磨机。

（2）技术方案

为了解决上述技术问题，本发明提供了这样一种塑料厂生产用废旧塑料研磨机，包括有底板、收集框、右架、支撑架、研磨箱、出料斗、网板、合页、箱盖、旋转电机、轴承、转轴、第一齿轮、第二齿轮、研磨辊、固定架、破碎斗和电动破碎轮，底板顶部左侧放置有收集框，底板顶部右端焊接有右架，右架左侧中部对称焊接有支撑架，支撑架左侧焊接有研磨箱，研磨箱底部焊接有出料斗，出料斗位于收集框正上方，出料斗内顶部通过螺钉连接的方式连接有网板，研磨箱右壁顶部通过螺钉连接的方式连接有合页，合页上通过螺钉连接的方式连接有箱盖，研磨箱左壁和右壁上对称均匀间隔的开有三个圆形通孔，圆形通孔内均过盈连接有轴承，左右对应的轴承之间均过盈连接有转轴，转轴上均通过键连接的方式连接有研磨辊，研磨辊位于研磨箱内，中间的转轴左端通过键连接的方式连接有第一齿轮，上侧和下侧的转轴的左端通过键连接的方式连接有第二齿轮，第一齿轮与上侧和下侧的第二齿轮均啮合，研磨箱外壁右侧中间通过螺栓连接的方式连接有旋转电机，旋转电机的输出轴与中间的转轴右端通过联轴器连接，右架左侧顶部焊接有固定架，固定架左端焊接有破碎斗，破碎斗内左右两侧对称通过支架焊接有电动破碎轮，破碎斗底部的出料口位于研磨箱的进料口的正上方。

优选地，还包括有密封圈，研磨箱内左右两侧对称均匀间隔的胶接有密封圈，密封圈与对应的轴承紧密接触。

优选地，还包括有激振器，研磨箱底部左侧通过螺钉连接的方式连接有激振器。

优选地，研磨箱的材质为不锈钢。

优选地，旋转电机为伺服电机。

工作原理：当工人需要对废旧塑料进行研磨处理时，工人首先将箱盖打开，接着控制电动破碎轮工作，然后将废旧塑料倒入破碎斗内，废旧塑料经过电动破碎轮的初步破碎，再掉落研磨箱内，当研磨箱内的废旧塑料盛满时，工人停止往破碎斗内倒入废旧塑料，并且控制电动破碎轮停止工作。然后工人将箱盖关闭，并控制旋转电机顺时针旋转，旋转电机带动中间的转轴顺时针旋转，中间的转轴带动其上的研磨辊和第一齿轮顺时针旋转，第一齿轮带动上侧和下侧的第二齿轮逆时针旋转，上侧和下侧的第二齿轮分别带动上侧和下侧的转轴逆时针旋转，上侧和下侧的转轴分别带动上侧和下侧的研磨辊逆时针旋转，三个研磨辊互相配合，达到对废旧塑料研磨的效果。当研磨箱内的废旧塑料研磨到一定程度时，粒度达标的通过网板和出料斗落入收集框内，研磨箱内的废旧塑料研磨完成后，工人控制旋转电机停止工作，接着重复以上操作，当收集框内的废旧塑料盛满后，工人将其处理即可。

因为还包括有密封圈，研磨箱内左右两侧对称均匀间隔的胶接有密封圈，密封圈与对应的轴承紧密接触，防止轴承受损。

因为还包括有激振器，研磨箱底部左侧通过螺钉连接的方式连接有激振器，避免粒度达标的废旧塑料堵塞，加快了其落入收集框内的速度。

因为研磨箱的材质为不锈钢，不锈钢耐腐蚀且硬度高，有效的延长了研磨箱的使用寿命。

因为旋转电机为伺服电机，伺服电机能更好的控制其转速，方便调节研磨速度，使研磨机运行的更平稳。

（3）有益效果

本发明达到了研磨速度快、粒度均匀的效果，并且操作方便，减小了工人的劳动强度，加快了生产速度，加工完毕后的废旧塑料粒度均匀，不需要进行二次处理，提高了工作效率。

附图说明

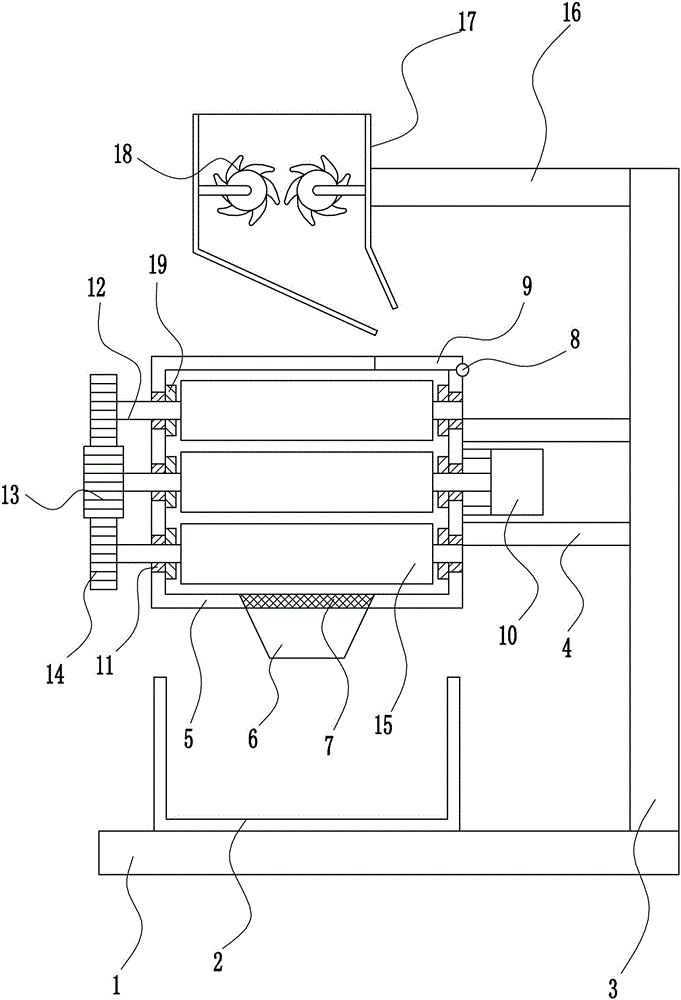

图1为本发明的第一种主视结构示意图。

图2为本发明的第二种主视结构示意图。

图3为本发明的第三种主视结构示意图。

附图中的标记为：1-底板，2-收集框，3-右架，4-支撑架，5-研磨箱，6-出料斗，7-网板，8-合页，9-箱盖，10-旋转电机，11-轴承，12-转轴，13-第一齿轮，14-第二齿轮，15-研磨辊，16-固定架，17-破碎斗，18-电动破碎轮，19-密封圈，20-激振器。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种塑料厂生产用废旧塑料研磨机，如图1-3所示，包括有底板1、收集框2、右架3、支撑架4、研磨箱5、出料斗6、网板7、合页8、箱盖9、旋转电机10、轴承11、转轴12、第一齿轮13、第二齿轮14、研磨辊15、固定架16、破碎斗17和电动破碎轮18，底板1顶部左侧放置有收集框2，底板1顶部右端焊接有右架3，右架3左侧中部对称焊接有支撑架4，支撑架4左侧焊接有研磨箱5，研磨箱5底部焊接有出料斗6，出料斗6位于收集框2正上方，出料斗6内顶部通过螺钉连接的方式连接有网板7，研磨箱5右壁顶部通过螺钉连接的方式连接有合页8，合页8上通过螺钉连接的方式连接有箱盖9，研磨箱5左壁和右壁上对称均匀间隔的开有三个圆形通孔，圆形通孔内均过盈连接有轴承11，左右对应的轴承11之间均过盈连接有转轴12，转轴12上均通过键连接的方式连接有研磨辊15，研磨辊15位于研磨箱5内，中间的转轴12左端通过键连接的方式连接有第一齿轮13，上侧和下侧的转轴12的左端通过键连接的方式连接有第二齿轮14，第一齿轮13与上侧和下侧的第二齿轮14均啮合，研磨箱5外壁右侧中间通过螺栓连接的方式连接有旋转电机10，旋转电机10的输出轴与中间的转轴12右端通过联轴器连接，右架3左侧顶部焊接有固定架16，固定架16左端焊接有破碎斗17，破碎斗17内左右两侧对称通过支架焊接有电动破碎轮18，破碎斗17底部的出料口位于研磨箱5的进料口的正上方。

还包括有密封圈19，研磨箱5内左右两侧对称均匀间隔的胶接有密封圈19，密封圈19与对应的轴承11紧密接触。

还包括有激振器20，研磨箱5底部左侧通过螺钉连接的方式连接有激振器20。

研磨箱5的材质为不锈钢。

旋转电机10为伺服电机。

工作原理：当工人需要对废旧塑料进行研磨处理时，工人首先将箱盖9打开，接着控制电动破碎轮18工作，然后将废旧塑料倒入破碎斗17内，废旧塑料经过电动破碎轮18的初步破碎，再掉落研磨箱5内，当研磨箱5内的废旧塑料盛满时，工人停止往破碎斗17内倒入废旧塑料，并且控制电动破碎轮18停止工作。然后工人将箱盖9关闭，并控制旋转电机10顺时针旋转，旋转电机10带动中间的转轴12顺时针旋转，中间的转轴12带动其上的研磨辊15和第一齿轮13顺时针旋转，第一齿轮13带动上侧和下侧的第二齿轮14逆时针旋转，上侧和下侧的第二齿轮14分别带动上侧和下侧的转轴12逆时针旋转，上侧和下侧的转轴12分别带动上侧和下侧的研磨辊15逆时针旋转，三个研磨辊15互相配合，达到对废旧塑料研磨的效果。当研磨箱5内的废旧塑料研磨到一定程度时，粒度达标的通过网板7和出料斗6落入收集框2内，研磨箱5内的废旧塑料研磨完成后，工人控制旋转电机10停止工作，接着重复以上操作，当收集框2内的废旧塑料盛满后，工人将其处理即可。

因为还包括有密封圈19，研磨箱5内左右两侧对称均匀间隔的胶接有密封圈19，密封圈19与对应的轴承11紧密接触，防止轴承11受损。

因为还包括有激振器20，研磨箱5底部左侧通过螺钉连接的方式连接有激振器20，避免粒度达标的废旧塑料堵塞，加快了其落入收集框2内的速度。

因为研磨箱5的材质为不锈钢，不锈钢耐腐蚀且硬度高，有效的延长了研磨箱5的使用寿命。

因为旋转电机10为伺服电机，伺服电机能更好的控制其转速，方便调节研磨速度，使研磨机运行的更平稳。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
