一种设置进出水腔的电热水器内胆的制作方法

本实用新型涉及一种电热水器，尤其是一种设置进出水腔的电热水器内胆。

背景技术：

目前现有技术，一种电热水器的内胆，包括内胆本体、设置在内胆本体上的冷水进水接口、设置在内胆本体上的热水出水接口、进水防电组件和热水出水防电组件，所述进水防组件包括进水基体、橡胶材料制成的密封垫和进水管，进水管穿过冷水进水接口伸入内胆本体内，进水基体与冷水进水接口螺合；热水出水防电组件包括出水基体和热水出水管。存在问题是：由冷水进水压力变化，导致热水出水不稳定，水温不恒定。

技术实现要素：

本实用新型的目的是：提供一种设置进出水腔的电热水器内胆，它可以对冷水的进入起到稳流作用，保证热水出水温度恒定。

本实用新型是这样实现的：一种设置进出水腔的电热水器内胆，包括内胆本体、设置在内胆本体上的冷水进水接口、设置在内胆本体上的热水出水接口、进水防电组件和热水出水防电组件，所述进水防组件包括进水基体、橡胶材料制成的密封垫和进水管，进水管穿过冷水进水接口伸入内胆本体内，进水基体与冷水进水接口螺合；热水出水防电组件包括出水基体和热水出水管；其特殊之处在于：还包括一塑料材料制成的稳流罩，所述稳流罩呈圆锥台形，稳流罩的下开口端设置圆环板形座；

所述冷水进水管由塑料材料制成，冷水进水管的上端封闭，冷水进水管的上端设置有出水孔；

冷水进水管的上端与稳流罩的顶板固定连接，出水孔位于稳流罩内。

所述的一种设置进出水腔的电热水器内胆，其特殊之处在于：所述冷水进水管的上端设置有连接头，连接头包括头部、杆部和沿直径线且贯通头部和杆部的贯通槽；

杆部与所述冷水进水管的端部连接，头部和冷水进水管的端部构成环形卡槽；

所述稳流罩的顶板上有安装孔，安装孔处的稳流罩的顶板与环形卡槽嵌合。

所述的一种设置进出水腔的电热水器内胆，其特殊之处在于：所述内胆本体包括中部呈筒体部、封闭端端盖和进水端端盖，进水端端盖呈曲面形；还包括一具有上开口的倒圆锥台形的进水腔，

所述进水腔与进水端端盖相交，冷水进水接口与进水腔连接。

所述的一种设置进出水腔的电热水器内胆，其特殊之处在于：还包括一具有上开口的倒圆锥台形的出水腔，

所述出水腔与进水端端盖相交，热水进水接口与出水腔连接。

本实用新型一种设置进出水腔的电热水器内胆，由于采用这样的结构，稳流罩的设置可以保证冷水进水的速度匀速，不破坏内胆本体的水层；保持热水出水温度恒定。

附图说明

图1是本实用新型的立体图。

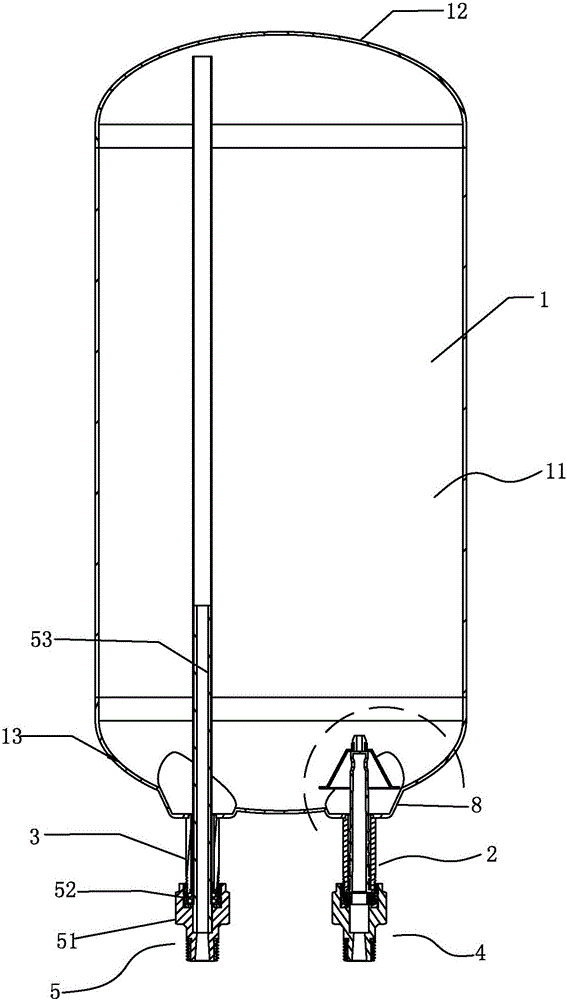

图2是本实用新型的剖视图。

图3是图2的局部放大图。

具体实施方式

下面结合附图对本实用新型作进一步描述。

如图1所示，一种设置进出水腔的电热水器内胆，包括内胆本体1、设置在内胆本体上的冷水进水接口2、设置在内胆本体上的热水出水接口3、进水防电组件4和热水出水防电组件5，所述进水防组件4包括进水基体41、橡胶材料制成的密封垫42和进水管43，进水基体的进水端设置有外螺纹口、出水端设置有带内螺纹的沉孔，密封垫设置在进水基体的沉孔的底板，进水管43下端的法兰与密封垫贴合，进水管43穿过冷水进水接口2伸入内胆本体1内，进水基体41与冷水进水接口螺合；热水出水防电组件5包括出水基体51、密封垫52和热水出水管53。

还包括一塑料材料制成的稳流罩6，所述稳流罩呈圆锥台形，稳流罩6的下开口端设置圆环板形座61；

所述冷水进水管43由塑料材料制成，冷水进水管43的上端封闭，冷水进水管的上端设置有出水孔431；

冷水进水管43的上端与稳流罩6的顶板固定连接，出水孔431位于稳流罩6内。出水孔431有至少二个；

所述冷水进水管43的上端设置有连接头7，连接头7包括头部71、杆部72和沿直径线且贯通头部和杆部的贯通槽；

杆部72与所述冷水进水管43的端部连接，头部71和冷水进水管43的端部构成环形卡槽；

所述稳流罩6的顶板上有安装孔，安装孔处的稳流罩6的顶板与环形卡槽嵌合。

作为本实用新型的进一步改进：所述内胆本体1包括中部呈筒体部11、封闭端端盖12和进水端端盖13，进水端端盖13呈曲面形；

还包括一具有上开口的倒圆锥台形的进水腔8和具有上开口的倒圆锥台形的出水腔9，

所述进水腔8和出水腔9分别与进水端端盖13相交，冷水进水接口2和热水出水接口3分别进水腔8和出水腔9连接。稳流罩的下开口与进水腔8相对构成稳流腔。

以上所述的仅是本实用新型的优先实施方式。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型原理的情况下，还可以作出若干改进和变型，这也视为本实用新型的保护范围。
