可导入阳光的无动力风机的制作方法

本实用新型涉及到一种无动力室内环境调节装置，具体来是能导入阳光对室内照明补光的无动力风机。

背景技术：

自然光能、风能用之不尽，室内通风和补光却是人们不断研究的课题，窗户是最原始最简单的通风、透光一体通道，当其不敷需要时，便衍生出许多新的发明设计。

目前大多养殖场房舍一般为单层建筑，屋顶结构简单厚度小且利用率极低，利于屋顶无动力通风装置的安装，除节能外还节约空间减轻墙壁和窗户的负担，通风质量也有许多优势。无动力风机利用自然风力和空气温差、压差变化进行室内外的空气和能量交换，可有效将养殖舍内湿气、有害气体、粉尘、病菌排出室外，并提供新鲜氧气，调节室内温湿度，改善室内环境。无动力风机为金属材质，叶片设计互相遮挡，雨雪不能进入，更不透光线。

就养殖而言，光照对家禽等生殖内分泌的变化和调节过程的影响极为显著，不同的光照强度和光照时间对禽类的生产性能更是具有直接的影响，大部分禽类养殖舍中光照强度不足，白天也需要补光照明才能有好的生产效率；但各种灯具都要耗电，且在光照质量等方面无法同自然光相比。

技术实现要素：

本实用新型提供了可导入阳光的无动力风机，克服了上述缺陷，改进无动力通风装置的结构，引进了导光装置，用自然光、风能量通风照明，节省空间和能源，改善照明质量。

如图1所示，可导入阳光的无动力风机，主轴设计为固定的管空心管主轴，风帽设计为透明的采光罩，风机的风叶通过支撑架和轴承安装所述的空心管主轴上，在风力和温差等作用下，旋转通风。所述采光罩连接有导光纤维管，所述导光纤维穿过固定的空心管主轴进入室内，导光纤维端部安装有漫射器，可补光照明。

本实用新型实现上述目的采用以下技术方案：

可导入阳光的无动力风机，包括：固定部分：固定风筒，主轴支撑架，空心管主轴，风机轴承座；风动部分：风机轴承，叶片支撑架，风机叶片组；所述无动力风机的风帽即为采光罩；导光部分：设计为风帽的采光罩，导管纤维，漫射器。所述固定风筒过支撑架支撑空心管主轴，风机叶片组通过轴承支撑架和轴承一起安装在风机轴承座上，所述风机叶片组可在自然风和压差驱动下转动，使室内外空气流通；所述采光罩安装在所述空心管主轴上部，和风机叶片是分开的，与采光罩连接的导光纤维，穿过空心管主轴，到所述固定筒底部进入室内屋顶，所述导光纤维底部固定有漫射器以散射光源。

本实用新型采用上述技术方案具有以下有益效果：

无动力风机不用电力，通过自然风和室内外压差保持通风；风机顶部的采光罩收集阳光，通过导光纤维进入室内，经漫射器散射，对室内进行补光，改善了光照质量，节省了照明电力。

附图说明

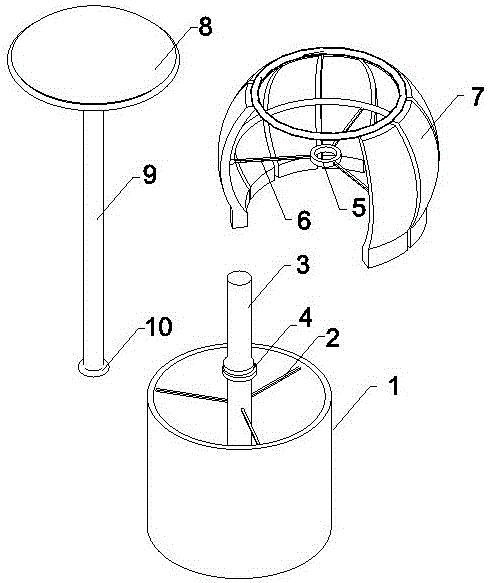

图1为本实用新型的示意图。

图2为本实用新型的结构示意图。

具体实施方式

下面结合附图对本实用新型做进一步说明。

如图1，图2所示的可导入阳光的无动力风机可分为3分为固定部分：固定风筒1，主轴支撑架2，空心管主轴3，风机轴承4座。风动部分为：风机轴承5，叶片支撑架6，风机叶片组7；导光部分：采光罩（风帽）8，导光纤维9，漫射器10；所述固定风筒1穿过在屋顶，通过主轴支撑架2固定支撑空心管主轴3，所述空心管主轴3上固定有轴承座4；所述的风机叶片组7通过叶片支撑轴6和风机轴承5连接一起安装在所述风机轴承座4上。所述采光罩（风帽）8安装在空心管主轴3的上部，与之连接的导光纤维9穿过空心轴到固定风筒1底部中心点把阳光导入进入室内，导光纤维9底部有漫射器10以散射光源对室内补光。

固定部分支撑重量，建立通道，风动部分可在自然风和室内外温差驱动下转动，导光部分可传导并散射阳光以对室内补光。所述可导入阳光的无动力风机既可使室内外空气流通，同时把阳光导入室内进行补光，提高照明质量，改善了室内环境。
