一种转轮热交换器的可调节清洁扇区结构的制作方法

本实用新型涉及一种转轮热交换器的可调节清洁扇区结构。

背景技术：

转轮在进行热交换作业时，排风会将空气中的灰尘杂物吸进交换器，灰尘等会吸附在排风迎风面的轮芯表面，会有部分被带入新风侧，造成供风污染。此时在排风口的迎风面添加一清洁扇区，那部分排风及迎风面的轮芯表面的灰尘将会被新风“吹”回排风侧，这样就能保证进入室内的是洁净的新风。因此，供风与排风之间的压差是决定清洁扇区角度的关键因素，压差越小，需要的扇区角度就越大。而现有转轮的清洁扇区都为固定角度，开度不可调节，只适用于特定压差范围的场合。若压差进一步减小，将会污染新风；若压差增大，则又会降低换热效率。

技术实现要素：

为解决上述技术存在的缺陷，本实用新型旨在提供一种转轮热交换器的可调节清洁扇区结构，其至少具有结构简单、扇区开度可调节、使用范围广、热交换器工作效率高等优点。

具体实用新型内容如下：

一种转轮热交换器的可调节清洁扇区结构，它包括扇形固定板和扇形调节板，所述扇形固定板和扇形调节板的截面均为L型，且均包括竖直边和水平边，所述扇形调节板的竖直边和扇形固定板的竖直边贴合，并且所述扇形调节板和扇形固定板在靠近转轮圆心的一端通过一转动中心轴相互转动连接，在远离转轮圆心的一端活动连接，使得所述扇形调节板可相对于扇形固定板绕转动中心轴转动。

作为一优选实施方案，所述扇形固定板的竖直边的上端，向所述扇形调节板的竖直边的上端弯曲形成包边，将所述扇形调节板的竖直边的上端包裹在所述包边内。

作为一优选实施方案，所述扇形调节板在与扇形固定板的活动连接端，在扇形调节板的竖直边，设有一凸起，凸起中央设有一贯穿扇形调节板的条形槽。

进一步地，所述扇形固定板在于扇形调节板的活动连接端，其包边上设有一与凸起相配合的缺口，所述凸起可活动的设置在缺口内，所述扇形固定板上固定设有一同时贯穿所述条形槽和扇形固定板竖直边的固定螺栓，所述扇形调节板可以相对于固定螺栓滑动。

作为一优选实施方案，所述扇形调节板的水平边上端设有毛刷压条，所述毛刷压条和所述扇形调节板的水平边之间设有毛刷条。

有益效果：

本实用新型设置了一个扇区开度可调节的清洁扇区，通过扇形调节板上的凸起内的条形槽，以及扇形固定板上固定螺母配合，实现扇形调节板可在条形槽的长度范围内，对开度进行调节，从而客服了现有技术中开度固定，热交换效率不高、使用范围局限的缺陷。

附图说明

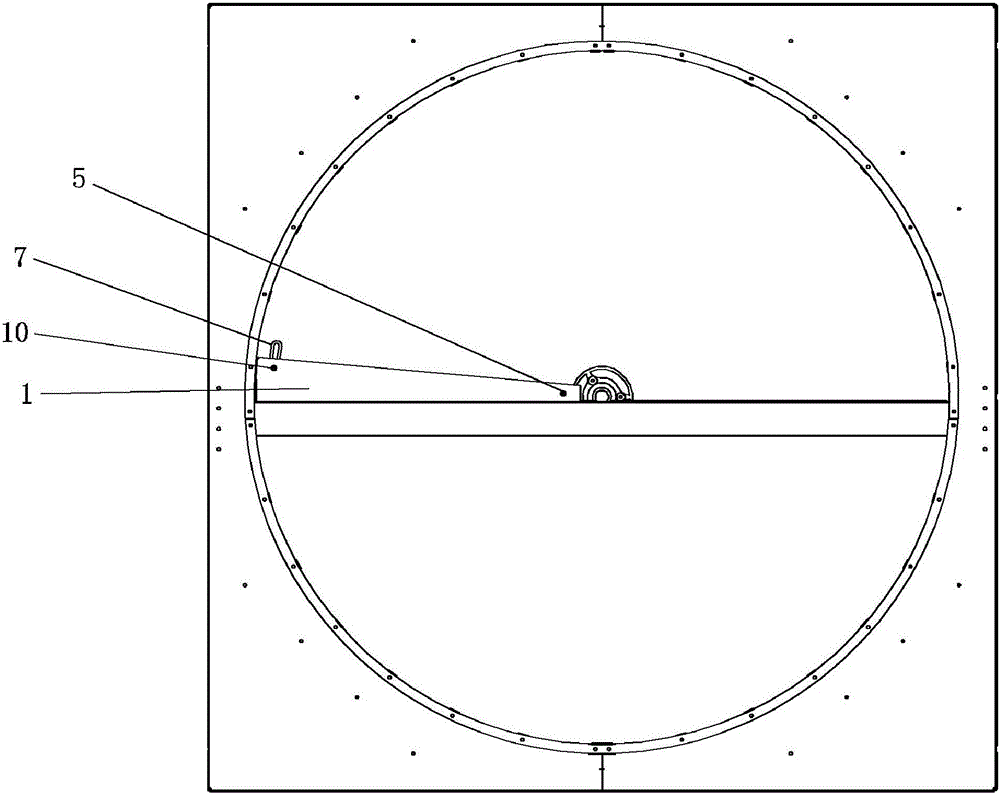

图1是本实用新型一实施例的应用侧视示意图；

图2是本实用新型一优选实施例的使用状态参考图；

图3是图1的A-A处剖面结构示意图；

图4是图1的B处结构放大示意图。

附图标记：

1、扇形固定板；2、扇形调节板；3、扇形调节板的竖直边；4、扇形固定板的竖直边；5、转动中心轴；6、包边；7、凸起；8、条形槽；9、缺口；10、固定螺栓；11、扇形调节板的水平边；12、毛刷压条；13、毛刷条。

具体实施方式

下面结合具体的实施方式来对本实用新型进行说明：

如图1-4所示，一种转轮热交换器的可调节清洁扇区结构，它包括扇形固定板1和扇形调节板2，所述扇形固定板1和扇形调节板2的截面均为L型，且均包括竖直边和水平边，所述扇形调节板2的竖直边3和扇形固定板1的竖直边4贴合，并且所述扇形调节板2和扇形固定板1在靠近转轮圆心的一端通过一转动中心轴5相互转动连接，在远离转轮圆心的一端活动连接，使得所述扇形调节板2可相对于扇形固定板1绕转动中心轴5转动。

作为一优选实施例，所述扇形固定板1的竖直边4的上端，向所述扇形调节板2的竖直边3的上端弯曲形成包边6，将所述扇形调节板2的竖直边3的上端包裹在所述包边6内。

作为一优选实施例，所述扇形调节板2在与扇形固定板1的活动连接端，在扇形调节板2的竖直边3，设有一凸起7，凸起7中央设有一贯穿扇形调节板2的条形槽8。

进一步地，所述扇形固定板1在于扇形调节板2的活动连接端，其包边6上对应于所述凸起7的位置设有一与凸起7相配合的缺口9，所述凸起7可活动的设置在缺口9内，所述扇形固定板1上固定设有一同时贯穿所述条形槽8和扇形固定板竖直边4的固定螺栓10，所述扇形调节板2可以相对于固定螺栓10滑动，也就是固定螺栓10可相对的在条形槽8内滑动。

作为一优选实施例，所述扇形调节板2的水平边11上端设有毛刷压条12，所述毛刷压条12和所述扇形调节板2的水平边11之间设有毛刷条13。

本实用新型在转轮热交换器上的工作原理：

如图2为转轮轮芯的背面，转轮顺时针旋转。本实用新型的扇形结构安装在轮芯背面的上半部分与下半部分左侧的交界处或偏上半部分处。如图1，轮芯的上半部分为新风出口，即新风由正面往背面吹，新风垂直于轮芯平面向外吹；下半部分为排风入口，及排风从轮芯平面垂直向里吹。当带有灰尘的排风从下半部分的轮芯吹入，附着在轮芯背面表面上的灰尘因轮芯的顺时针转动带到上半部分新风出口区，新风将轮芯背面的灰尘吹入到本实用新型的扇形区域，落在扇形固定板上，仍然保留在排风环境内，达到不污染新风的目的。毛刷条起密封作用，刷头与转轮轮芯表面接触。扇区的开度大小在一定程度上决定了换热效果，本实用新型的山区开度可调，应用范围更广，在保证新风质量的同时，使整个转轮的换热效率更好！

以上内容仅为本实用新型的较佳实施例，对于本领域的普通技术人员，依据本实用新型的思想，在具体实施方式及应用范围上均会有改变之处，本说明书内容不应理解为对本实用新型的限制。
