一种压舌板的清洗载架的制作方法

本实用新型涉及一种医疗器械清洗时的装置，具体涉及一种压舌板的清洗载架。

背景技术：

压舌板为普见的医疗用品之一，其清洗方式为将压舌板放入置物篮中或压舌板放入卡槽卡死，然后用清洗液进行冲洗。可是压舌板与置物篮或卡槽接触面却无法得到清洗，存在清洗不干净的问题。

技术实现要素：

本实用新型提供了一种压舌板的清洗载架。

本实用新型的目的是解决压舌板清洗不干净的问题。

本实用新型解决其技术问题所采用的技术方案是：一种压舌板的清洗载架，包括盒盖和盒体，所述的盒体包括卡槽板和底座支架，所述的底座支架内部为中空结构，所述的底座支架底面为圆弧面壳体，所述的圆弧面壳体为镂空结构，所述的底座支架包括前侧板、后侧板、左侧板和右侧板，所述的前侧板、后侧板、左侧板和右侧板为镂空结构，所述的卡槽板设于底座支架上部，所述的卡槽板有二个，分别为第一卡槽板和第二卡槽板，所述的第一卡槽板和第二卡槽板分别设于前侧板和后侧板上部，所述的第一卡槽板和第二卡槽板平行对称设置，所述的第一卡槽板和第二卡槽板结构相同，在第一卡槽板和第二卡槽板上分别设置有凹槽，所述的第一卡槽板二端头分别设有第一连接杆和第二连接杆，所述的第二卡槽板二端头分别设有第三连接杆和第四连接杆，所述的第一连接杆和第二连接杆高度相同，且其上端高度高于第一卡槽板，所述的第三连接杆和第四连接杆的高度相同，且其上端高度高于第二卡槽板，所述的盒盖内部是空心结构，所述的盒盖包括上面板、左面板、右面板、前面板和后面板，所述的上面板、左面板、右面板、前面板和后面板为镂空结构，所述的左面板内部设有第一连接管和第二连接管，所述的右面板内部设有第三连接管和第四连接管，所述的第一连接管和第二连接管与第一连接杆和第二连接杆配合连接，所述的第三连接管和第四连接管与第三连接杆和第四连接杆配合连接，从而使得盒盖和盒体连接。

所述的盒盖内部宽度大于第一卡槽板和第二卡槽板之间的宽度。

所述的第一连接管和第二连接管与前面板和后面板内平面之间留有空隙。

所述的盒盖和盒体由金属材质制成。

本实用新型的有益效果是：本实用新型可以全方面的清洗压舌板，而且简单方便。

附图说明

图1为本实用新型的立体结构示意图。

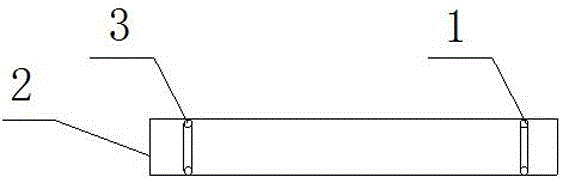

图2为本实用新型的左面板连接杆局部示意图。

图中1.第一连接管,2.左面板,3.第二连接管,4.后面板,5.第三连接管,6.上面板,7.右面板,8.第四连接管,9.前面板,10.左侧板,11.第一连接杆,12.后侧板,13.第一卡槽板,14.第二连接杆, 15.右侧板,16.圆弧面壳体,17.第三连接杆,18.第二卡槽板,19.前侧板,20.第四连接杆。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明：

如图所示，一种压舌板的清洗载架，包括盒盖和盒体，所述的盒体包括卡槽板和底座支架，所述的底座支架内部为中空结构，所述的底座支架底面为圆弧面壳体16，所述的圆弧面壳体16为镂空结构，所述的底座支架包括前侧板19、后侧板12、左侧板10和右侧板15，所述的前侧板19、后侧板12、左侧板10和右侧板15为镂空结构，所述的卡槽板设于底座支架上部，所述的卡槽板有二个，分别为第一卡槽板13和第二卡槽板18，所述的第一卡槽板13和第二卡槽板18分别设于前侧板19和后侧板12上部，所述的第一卡槽板13和第二卡槽板18平行对称设置，所述的第一卡槽板13和第二卡槽板18结构相同，在第一卡槽板13和第二卡槽板18上分别设置有凹槽，所述的第一卡槽板13二端头分别设有第一连接杆11和第二连接杆14，所述的第二卡槽板18二端头分别设有第三连接杆17和第四连接杆20，所述的第一连接杆11和第二连接杆14高度相同，且其上端高度高于第一卡槽板13，所述的第三连接杆17和第四连接杆20的高度相同，且其上端高度高于第二卡槽板18，所述的盒盖内部是空心结构，所述的盒盖包括上面板6、左面板2、右面板7、前面板9和后面板4，所述的上面板6、左面板2、右面板7、前面板9和后面板4为镂空结构，所述的左面板2内部设有第一连接管1和第二连接管3，所述的右面板7内部设有第三连接管5和第四连接管8，所述的第一连接管1和第二连接管3与第一连接杆1和第二连接杆14配合连接，所述的第三连接管5和第四连接管8与第三连接杆17和第四连接杆20配合连接，从而使得盒盖和盒体连接。

所述的盒盖内部宽度大于第一卡槽板13和第二卡槽板18之间的宽度。

所述的第一连接管1和第二连接管3与前面板9和后面板4内平面之间留有空隙，因盒盖要盖于盒体上，故盒盖一定要比盒体稍微大点，这样才能保证盒盖和盒体可以顺利盖和或开启。

所述的盒盖和盒体由金属材质制成。

所述的凹槽宽度宽于压舌板厚度，这样才能保证压舌板和凹槽不会过于紧贴，减少接触面积，也可以使压舌板在凹槽内可以轻微的移动。

需要清洗时，将压舌板横置放入两个卡槽板的凹槽内，因凹槽宽度略宽于压舌板厚度，因此，压舌板在凹槽内可以轻微的左右移动，然后盖上盒盖，压舌板在盒盖两边侧板内壁之间可以轻微前后移动，同时避免压舌板的滑落。当清洗液从上、左、右、前、后方位逐一喷出时，盒体因底座支架底面是圆弧面壳体16，便可以将压舌板清洗载架左右前后摇晃，以保证最大限度的冲洗到压舌板的各个位置。
