一种除尘罩口的制作方法

本实用新型涉及一种除尘罩口，特别是应用于铺叶台的除尘罩口。

背景技术：

车间生产环境以及空气质量的好坏与粉尘处理情况息息相关。传统的铺叶台除尘罩口采用平口设计，通过负压将空气中的粉尘颗粒吸走，有效的控制了粉尘的扩散，在一定程度上改善了车间的卫生，也减小了粉尘对员工健康的影响。但是也存在一些问题：一、该类型罩口位置相对固定，无法旋转角度，导致了罩口无法根据现场情况调整至粉尘相对集中的位置；二、除尘罩口格栅容易挂满丝麻绒，不易清理。

技术实现要素：

鉴于现有技术的不足，本实用新型所要解决的技术问题是提供一种除尘罩口。

为了解决上述技术问题，本实用新型的技术方案是：一种除尘罩口，包括中空的罩体，所述罩体上设置有与罩体内腔相通的粉尘入口与粉尘出口，所述粉尘入口上设置有可拆卸的过滤栅网，所述粉尘出口上固设有连接法兰盘，所述连接法兰盘沿周侧均布有多个圆弧槽口，所述圆弧槽口经紧固件固连在外部连接管道上。

优选的，所述粉尘入口相对于水平面倾斜。

优选的，所述粉尘入口与水平面之间的夹角为0-90°。

优选的，所述过滤栅网包括网格，所述网格的侧部固设有一侧板，所述侧板上固设有用以抽动网格的手柄，所述罩体在近粉尘入口的周侧开设有用以网格插入的通口。

优选的，所述粉尘入口的形状为矩形，所述网格的形状为矩形。

优选的，所述连接法兰盘沿周侧均布有四个圆弧槽口。

优选的，所述紧固件为螺栓与螺母，所述外部连接管道的端部设有螺纹孔。

与现有技术相比，本实用新型具有以下有益效果：该除尘罩口结构简单，连接法兰盘上的圆弧槽口能够相对紧固件旋转调节锁紧位置，进而实现罩体与粉尘入口的转动调节，以最佳位置对准粉尘源，从而提高吸尘的效率；可拆卸的过滤栅网可以从罩体侧面经手柄抽出来，既方便清理网格的垃圾，也方便检修与维护。

下面结合附图和具体实施方式对本实用新型做进一步详细的说明。

附图说明

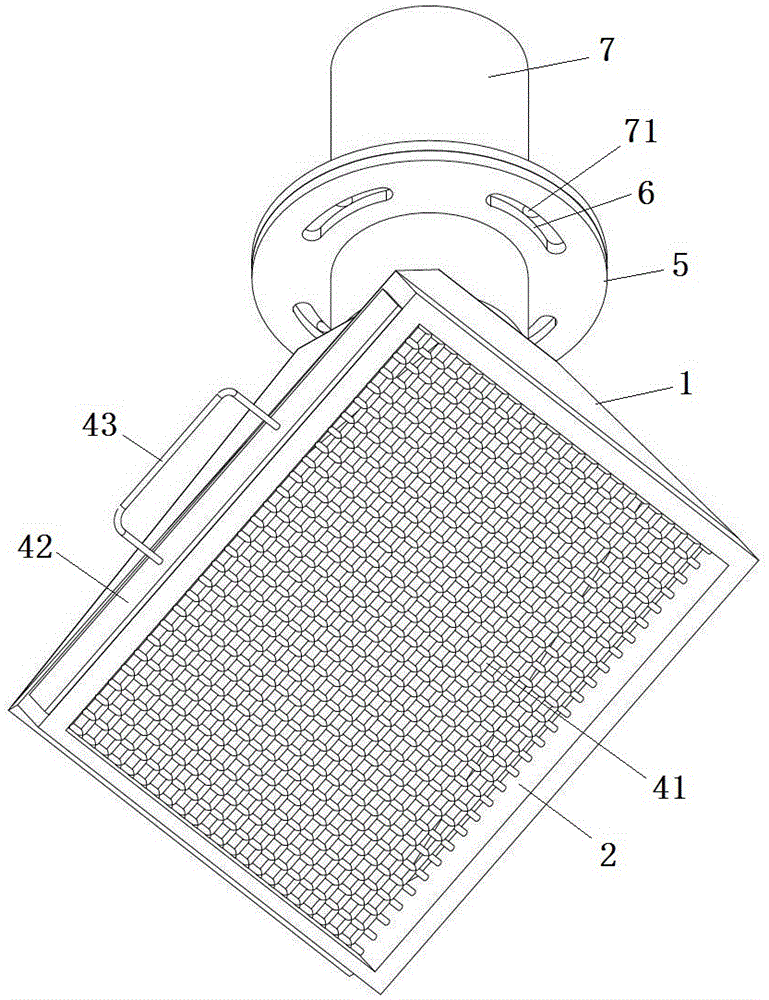

图1为本实用新型实施例的第一构造示意图。

图2为本实用新型实施例的第二构造示意图。

图3为圆弧槽口的构造示意图。

图4为过滤栅网的构造示意图。

图中：1-罩体，2-粉尘入口，3-粉尘出口，4-过滤栅网，41-网格，42-侧板，43-手柄，5-连接法兰盘，6-圆弧槽口，7-外部连接管道，71-螺纹孔。

具体实施方式

为让本实用新型的上述特征和优点能更明显易懂，下文特举实施例，并配合附图，作详细说明如下。

如图1~4所示，一种除尘罩口，包括中空的罩体1，所述罩体上设置有与罩体内腔相通的粉尘入口2与粉尘出口3，所述粉尘入口上设置有可拆卸的过滤栅网4，所述粉尘出口上固设有连接法兰盘5，所述连接法兰盘沿周侧均布有多个圆弧槽口6，所述圆弧槽口经紧固件固连在外部连接管道7上。

在本实用新型实施例中，所述粉尘入口相对于水平面倾斜。

在本实用新型实施例中，所述粉尘入口与水平面之间的夹角为0-90°。

在本实用新型实施例中，所述过滤栅网包括网格41，所述网格的侧部固设有一侧板42，所述侧板上固设有用以抽动网格的手柄43，所述罩体在近粉尘入口的周侧开设有用以网格插入的通口。

在本实用新型实施例中，所述粉尘入口的形状为矩形，所述网格的形状为矩形。

在本实用新型实施例中，所述连接法兰盘沿周侧均布有四个圆弧槽口。

在本实用新型实施例中，所述紧固件为螺栓与螺母，所述外部连接管道的端部设有螺纹孔71。

本实用新型不局限于上述最佳实施方式，任何人在本实用新型的启示下都可以得出其他各种形式的除尘罩口。凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属本实用新型的涵盖范围。
