一种清洗机的制作方法

本实用新型涉及清洗技术，属于清洗设备技术领域。

背景技术：

水清洗的清洗机设备通常表现为一种水池的结构，水池是一敞口的可以盛水的容器，有些水池中设置有物料池，物料池和水池的水相通，物料可以在物料池中得到清洗。污泥和杂质等会沉淀在水池的底部，一般是通过水池底部的水阀排放，但是当水池中的水排完后仍然有泥和杂质沉积在水池的底部，由于物料池底的遮挡且物料池底具有一定的体积和重量，给观察和清洁底部等造成不便，所以水池的底部不容易彻底清洁，从而影响设备的性能。

技术实现要素：

本实用新型的目的在于提供一种能够方便清洁水池的底部等操作的、可自动和手洗两用的清洗机。

为了实现上述的目的，本实用新型采用以下的方案：

一种清洗机，包括水池、物料池、管道和支管，水池包括水池壁和水池底，物料池包括物料池壁和物料池底，物料池在水池中，物料池壁是独立壁或部分水池壁或独立壁和部分水池壁，物料池底能够在水池中放置或可拆连接，物料池底能够绕其一边转动。

所述的转动是物料池底的一边被托住，物料池底的另一边能够绕物料池底的一边转动。

设置有过渡块，过渡块处于物料池底全部或部分的边和水池壁之间。

设置有气泵，在水池旁有开关，管道和支管连接，气泵的气体能够通过管道和支管到水池，或者还设置有接头，接头连接管道或支管且是可拆连接，气泵的气体能够通过管道、接头和支管到水池。

所述物料池底上设置有喷孔，支管上设置有支管孔，喷孔和支管孔相通，支管孔能够和物料池底相贴或支管和支管孔能够和物料池底相贴。

所述物料池底是板状物，支管和物料池底是固定连接，固定连接包括焊接连接。

水池中设置有托架，托架能够托住物料池底。

水池壁上设置有插嵌件，插嵌件和独立壁能够相互插嵌。

所述独立壁的上边有上水平边、竖直边和下水平边，上水平边、竖直边和下水平边组成槽形，上边的宽度大于或等于独立壁上其他边的宽度。

水池的下面有轮子或有柱状的脚或有能够调整高度的调整脚。

所述支管是方形管或是其他的外表面带有平面的管子。

设置有抱箍，抱箍能够固定管道，该固定方式包括抱箍在水池的外部。

本实用新型采用上述方案后，管道和支管连接，支管一方面可以和固定的管道连接，另一方面可以与管道拆开和可以随物料池底一起运动；当物料池底绕其一边转动一定的角度后可以露出水池的底部以便观察和清洁，物料池底的一边被托住可以使物料池底转动比较方便；在物料池底的边和水池壁之间设置有过渡块，物料池底的宽度小于水池的宽度可确保转动的有效性；插嵌件和独立壁相配合的结构可以保证物料池的完整并且这种情况下仍然可实现物料池底转动。

以下结合附图和具体实施例对本发明作进一步的说明。

附图说明

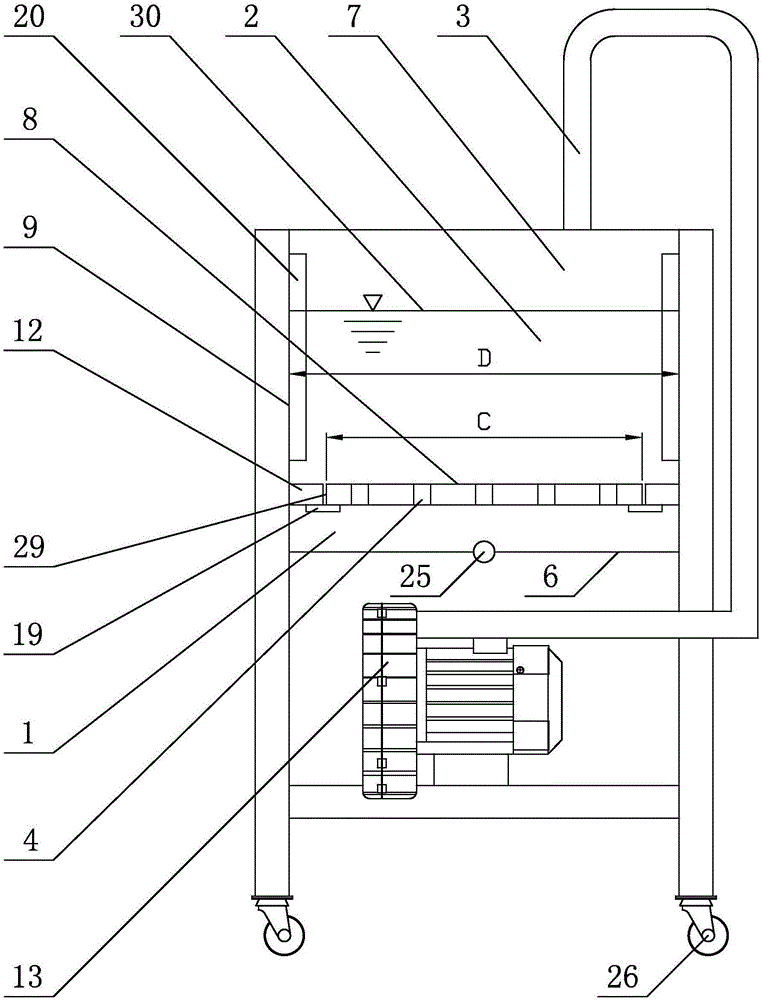

图1是一种清洗机的纵向截面图；

图2是一种清洗机的横向截面图；

图3是一种独立壁的上边的截面图；

图4是一种物料池底和支管的结构示意图；

图5是一种物料池底和支管的截面图；

图6是一种高度可调整的脚的示意图；

图7是一种抱箍固定管道的示意图。

具体实施方式

本实用新型是由水池1、物料池2、管道3、接头14、支管4、气泵13和水阀25等组成，如图1所示，图1是一种清洗机的纵向截面图。水池1包括水池壁和水池底6；物料池2包括物料池壁和物料池底8。水池1是一个上部敞口、可以盛水的容器，采用不锈钢等金属材料制作，在水池1底部设置有水阀25。物料池2也是一个上部敞口的容器，可处在水池1中，物料池2和水池1相通，物料池2把水池1分为物料池内空间和物料池外水池空间两部分，物料可以在物料池2中清洗。管道3和支管4是可拆连接，即管道3和支管4连接但是在需要时可以拆开以便相互分开。组成物料池壁的可以只是独立壁7或只是部分水池壁9或独立壁7和部分水池壁9，部分水池壁9是水池壁中的一部分，在图1中物料池壁是由独立壁7和部分水池壁9组成。独立壁7是独立于水池壁，独立于水池壁是指独立壁7是独立的而不是水池壁。独立壁7可以是板状物并且可拆可装，即可以拆卸和安装，可拆可装是螺栓连接或相互插嵌，相互插嵌是指具有插条和插槽的结构且能够相互插嵌的连接。插嵌式连接可以在独立壁7的侧边，如图1和图2，图2是一种清洗机的横向截面图，水池壁上设置有插嵌件20，该插嵌件20是插槽，一个板状的独立壁7的二边作为插条可以分别插在插嵌件20中固定并可以从插嵌件20中抽出。独立壁7是由一块金属板制成，其四边可以折边，上边21有上水平边22、竖直边23和下水平边24，上水平边22、竖直边23和下水平边24组成槽形，独立壁7的上边21的宽度A大于或等于独立壁7其他边的宽度B，以便手的抓握，如图3。管道3连接支管4；或者还设置有接头14，接头14的两端分别连接管道3和支管4，接头14连接管道3或支管4且是可拆连接，例如接头14是可拆的软管，从而使得管道3和支管4的连接是可拆的连接。在水池1旁有开关16，可以方便地控制气泵13等电器的运行。支管4上有支管孔18，支管孔18可以和物料池底8相贴或支管4和支管孔18可以与物料池底8相贴，支管4可以和物料池底8固定连接，例如焊接连接，物料池底8是板状物，支管4可以是方形管（即方管）或是其他的外表面带有平面的管子，能够增加物料池底8的强度并且因为相贴的面是平面所以容易使气体进入物料池2，如图4、图5。物料池底8独立于水池底6，物料池底8能够在水池1中放置或可拆连接，可拆连接是指物料池底8和水池1可以连接并且当需要时可以拆开。物料池底8上有通孔15，从而使物料池2和物料池2外水池相通。物料池底8还有喷孔17，喷孔17和支管孔18相通，支管孔18中的气体可以通过喷孔17直接进入物料池2中，如图4、图5。管道3可以是静止的，支管4可以和管道3连接也可以和管道3分开。在水池壁上有过渡块12，过渡块12处于物料池底8全部或部分的边29和水池壁之间，使得物料池底8的宽度C小于水池1的宽度D，如图2所示，图2中的过渡块12分别是在物料池底8的二边29和水池壁之间。在水池1中有托架19，托架19能够托住物料池底8（如图1、图2）。物料池底8能够绕其一边10转动，在水池1中该转动是在一定的范围内进行，图1中托架19托住物料池底8的一边10，使得转动比较容易。在水池1的下面设置有轮子26或有柱子状的脚27或有能够调整高度的调整脚28（如图6），调整脚28是通过螺纹5进行高度调整的。设置有一个或数个抱箍31，能够固定管道3。如图7，当拆开螺栓33和抱箍部件32后，可以把管道3从抱箍31中取出，抱箍31可以带有柄34，以便装拆螺栓33。抱箍31可以设置在水池1的外部以固定管道3，如图1。

当在水池1中加入水到一定的水位30后开启开关16使气泵13运行，气泵13的气体通过管道3和支管4或管道3、接头14和支管4到水池1中。在支管孔18和喷孔17相贴且相通的情况下，气体经过支管孔18和喷孔17直接进入物料池2中。气体在水中成为气泡，使水翻腾，对物料池2中的物料冲刷和清洗。除了可自动清洗外，可以在气泡式清洗中辅之以手工清洗或者在关闭气源的情况下纯手工清洗，一机多用。因为有通孔15以及物料池底8独立于水池底6，所以当水位降低后物料池底8还可以作沥水用。污物和杂质会通过通孔15等物料池2和水池1相通处而沉到水池1的底部，可以开启水阀25进行排放。不清洗时可以随手关闭开关16使气泵13停止运行。当需要观察或清洁水池1的底部等时，可以先把图1或图2中的独立壁7从插嵌件20中抽出，然后可以抓住物料池底8的另一边11向上掀起，由于物料池底8的一边10被托住，所以物料池底8的另一边11可以绕物料池底8的一边10转动。物料池底8被掀起（转动一定角度）后可以方便地观察或冲洗水池1的底部等，也可以把物料池底8从水池1中取出。清洁水池1的底部等后可以把物料池底8放回，或者把物料池底8的一边10放在托架19上后向下转动物料池底8从而使其落在过渡块12的旁边，然后再把独立壁7插回插嵌件20中，使独立壁7和物料池底8等组成物料池2，加入水和物料后可以开始新的清洗。

上述发明仅用于解释说明本发明的构思，而非对本发明权利保护的限定，凡利用此构思对本发明进行非实质性的改动，均应落入本发明的保护范围。
