一种小五条筋花纹板刷洗用毛刷辊驱动装置的制作方法

本实用新型涉及一种刷洗装置，特别涉及一种小五条筋花纹板刷洗用毛刷辊驱动装置。

背景技术：

小五条筋花纹板的表面带有花纹，其花纹成扁豆形、菱形、圆豆形、扁圆混合形状。花纹板具有外形美观、能防滑、强化性能、节约钢材等诸多优点，在交通、建筑、装饰装潢等领域有广泛应用。现有的小五条筋花纹板不方便对其表面进行刷洗，刷洗效率低。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种使用者可以将毛刷辊安装在连接管的轴向位置，驱动电机箱可以通过驱动轴控制连接管上的毛刷辊实现转动，使用者可以将小五条筋花纹板靠近毛刷辊的外周面，从而可以方便对小五条筋花纹板的表面进行快速刷洗的小五条筋花纹板刷洗用毛刷辊驱动装置。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种小五条筋花纹板刷洗用毛刷辊驱动装置，包括底座，底座的一端上设有第一卡槽，底座的另一端上设有第二卡槽，第一卡槽上设有第一支撑板，第二卡槽上设有第二支撑板，第二支撑板与第一支撑板呈竖直布置，第二支撑板与第一支撑板的端部之间设有固定板，固定板上设有驱动电机箱、驱动电机箱的下部设有驱动轴，驱动轴的上端与驱动电机箱的下部连接，驱动轴的下端设有连接管；第一支撑板的侧壁上设有第一锁块，第一锁块上设有第一调节块，第二支撑板的侧壁上设有第二锁块，第二锁块上设有第二调节块。

进一步地，所述第一调节块与第一锁块为一体结构。

进一步地，所述第二调节块与第二锁块为一体结构。

进一步地，所述第一锁块通过第一固定销固定在第一支撑板上。

进一步地，所述第二锁块通过第二固定销固定在第二支撑板上。

进一步地，所述底座上设有若干固定孔。

采用上述技术方案的小五条筋花纹板刷洗用毛刷辊驱动装置，通过底座可以方便对第一支撑板与第二支撑板起到支撑的作用；通过第一支撑板与第二支撑板可以牢固地支撑起固定板，可以将驱动电机箱安装在固定板上；使用者可以将毛刷辊安装在连接管的轴向位置，驱动电机箱可以通过驱动轴控制连接管上的毛刷辊实现转动，使用者可以将小五条筋花纹板靠近毛刷辊的外周面，从而可以方便对小五条筋花纹板的表面进行快速刷洗。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型小五条筋花纹板刷洗用毛刷辊驱动装置的结构示意图；

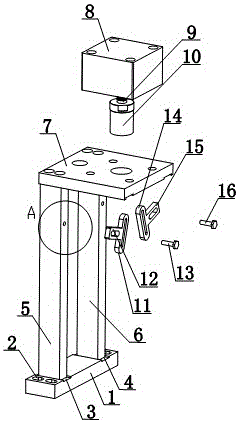

图2为本实用新型小五条筋花纹板刷洗用毛刷辊驱动装置的部件分解图；

图3为图2中A区域的细节放大图；

图4为本实用新型所述第一锁块与第一调节块的结构示意图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图4所示，一种小五条筋花纹板刷洗用毛刷辊驱动装置，包括底座1，底座1的一端上设有第一卡槽3，底座1的另一端上设有第二卡槽4，第一卡槽3上设有第一支撑板5，第二卡槽4上设有第二支撑板6，第二支撑板6与第一支撑板5呈竖直布置，第二支撑板6与第一支撑板5的端部之间设有固定板7，固定板7上设有驱动电机箱8、驱动电机箱8的下部设有驱动轴9，驱动轴9的上端与驱动电机箱8的下部连接，驱动轴9的下端设有连接管10；第一支撑板5的侧壁上设有第一锁块11，第一锁块11上设有第一调节块12，第二支撑板6的侧壁上设有第二锁块14，第二锁块14上设有第二调节块15；第一调节块12与第一锁块11为一体结构；第二调节块15与第二锁块14为一体结构；第一锁块11通过第一固定销13固定在第一支撑板5上；第二锁块14通过第二固定销16固定在第二支撑板6上；底座1上设有若干固定孔2。

本实用新型小五条筋花纹板刷洗用毛刷辊驱动装置，通过底座1可以方便对第一支撑板5与第二支撑板6起到支撑的作用；通过第一支撑板5与第二支撑板6可以牢固地支撑起固定板7，可以将驱动电机箱8安装在固定板7上；使用者可以将毛刷辊安装在连接管10的轴向位置，驱动电机箱8可以通过驱动轴9控制连接管10上的毛刷辊实现转动，使用者可以将小五条筋花纹板靠近毛刷辊的外周面，从而可以方便对小五条筋花纹板的表面进行快速刷洗。

其中，第一调节块12与第一锁块11为一体结构；第二调节块15与第二锁块14为一体结构；所以连接更加牢固。

其中，第一锁块11通过第一固定销13固定在第一支撑板5上；第二锁块14通过第二固定销16固定在第二支撑板6上；所以固定更加牢固。

其中，底座1上设有若干固定孔2，所以通过固定孔2可以方便对底座1进行牢固安装。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
