一种能够在洗沙过程中换水的洗沙机的制作方法

本实用新型涉及洗选设备技术领域，具体为一种能够在洗沙过程中换水的洗沙机。

背景技术：

洗沙机是人工砂(包括天然沙)的洗选设备。洗砂机广泛用于砂石场、矿山、建材、交通、化工、水利水电、混凝土搅拌站等行业中对物料的洗选，它能除去覆盖砂石表面的杂质，同时破坏包覆砂粒的水汽层，以利于脱水，起到高效洗砂清洗作用。洗砂机又叫洗石机，主要用于砂类产品的去除杂质(如粉尘)的机器，因较多使用水洗的方法，故称为洗砂。其中，因为一般是对机制砂(由石料破碎而成)，所以也被称为洗石机。因其外观和原理不同，也被称为螺旋洗砂机，滚筒洗砂机，水轮洗砂机(又称轮式洗砂机)，震动洗砂机等。

而目前的洗沙机在洗沙时均是在水中一次性完成清洗，洗沙过程中不能够换水，整个过程中粉尘和沙还是一直混合在一起，并不能够在清洗过程中排出含有粉尘的污水，导致清洗后的沙依然含有粉尘，清洗的不彻底，达不到预想效果。

技术实现要素：

本实用新型的目的在于提供一种能够在洗沙过程中换水的洗沙机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种能够在洗沙过程中换水的洗沙机，包括连接座，所述连接座正面挡板的背面和背面挡板的正面分别连接有洗沙筒和圆形连接座，洗沙筒的背面和圆形连接座的正面均以环形阵列的形式设有八组连接槽，并且洗沙筒的背面和圆形连接座的正面均开设有环形槽，环形槽位于连接槽的外侧，洗沙筒背面的连接槽和圆形连接 座正面的连接槽之间通过连接柱连接，并且八组连接柱形成的圆形的外侧包裹有两个半圆形连接片，两个半圆形连接片的两侧分别通过两个弧形连接块连接在两个环形槽内，并且两个半圆形连接片的一端均开设有半圆形连接口，两个半圆形连接口形成的圆形接口处连接有进料管，并且洗沙筒表面上靠近连接座的一侧连接有出沙管，并且洗沙筒表面开设的圆形开口位于出沙管的后侧，圆形开口的表面设有过滤网，并且连接座正面挡板的正面设有伺服电机，伺服电机的输出轴贯穿连接座的正面挡板并与洗沙筒连接。

优选的，所述连接座的底板上设有连接块，连接块的凹口处搭接洗沙筒，并且洗沙筒所在的水平线与连接座底板所在的水平线的夹角为十五度。

优选的，所述圆形开口有六组，六组圆形开口以环形阵列的形式开设在洗沙筒的表面，并且每组圆形开口的数量为九个。

优选的，所述洗沙筒的直径、两个半圆形连接片的直径和圆形连接座的直径均相等。

优选的，所述连接柱和连接槽之间与两个半圆形连接片之间均为焊接。

与现有技术相比，本实用新型的有益效果是：本实用新型针对背景技术中提出的问题，设置了一种能够在洗沙过程中换水的洗沙机，进料管接通水管，洗沙筒旋转清洗沙时，洗沙筒通过连接柱带动圆形连接座旋转，由于两个半圆形连接片连接在环形槽内，在水管的牵引下当洗沙筒和圆形连接座旋转时，两个半圆形连接片不动，使得进料管能够随时进水，并且圆形开口出水，通过环形槽、两个半圆形连接片和圆形开口的配合，达到在洗沙过程中能够换水的效果，能够一边清洗一边排出污水，达到清洗彻底的效果。

附图说明

图1为本实用新型结构示意图；

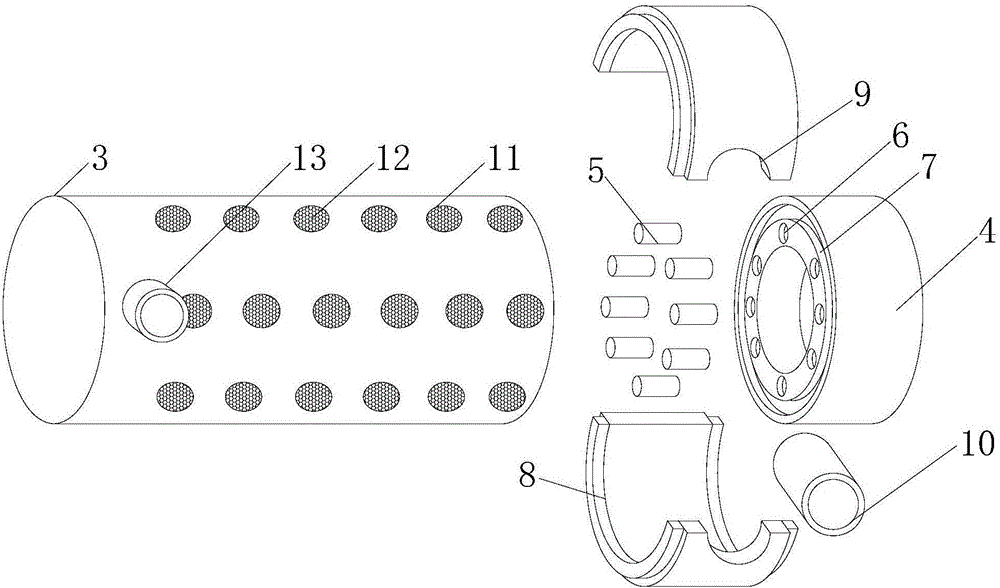

图2为本实用新型洗沙筒的爆炸图。

图中：1连接座、2连接块、3洗沙筒、4圆形连接座、5连接柱、6连接 槽、7环形槽、8半圆形连接片、9半圆形连接口、10进料管、11圆形开口、12过滤网、13出沙管、14伺服电机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种能够在洗沙过程中换水的洗沙机，包括连接座1，连接座1正面挡板的背面和背面挡板的正面分别连接有洗沙筒3和圆形连接座4，连接座1的底板上设有连接块2，连接块2的凹口处搭接洗沙筒3，具有抬起洗沙筒3的作用，并且洗沙筒3所在的水平线与连接座1底板所在的水平线的夹角为十五度，即洗沙筒3的倾斜角度为十五度，十五度倾斜设置能够使得沙和水由进料管10导入后能够往洗沙筒3的另一侧滑动，避免沙堆积过多不利于清洗，洗沙筒3的背面和圆形连接座4的正面均以环形阵列的形式设有八组连接槽6，并且洗沙筒3的背面和圆形连接座4的正面均开设有环形槽7，环形槽7位于连接槽6的外侧，洗沙筒3背面的连接槽6和圆形连接座4正面的连接槽6之间通过连接柱5连接，并且八组连接柱5形成的圆形的外侧包裹有两个半圆形连接片8，两个半圆形连接片8的两侧分别通过两个弧形连接块连接在两个环形槽7内，并且两个半圆形连接片8的一端均开设有半圆形连接口9，洗沙筒3的直径、两个半圆形连接片8的直径和圆形连接座4的直径均相等，当洗沙筒3、半圆形连接片8和圆形连接座4连接后使得连接缝细小、淡化和紧密，避免灰尘和污水的泄露，便于环保，两个半圆形连接口9形成的圆形接口处连接有进料管10，连接柱6和连接槽5之间与两个半圆形连接片8之间均为焊接，使得结构之间更加稳 固，进料管10接通水管，洗沙筒3旋转清洗沙时，洗沙筒3通过连接柱5带动圆形连接座4旋转，由于两个半圆形连接片8连接在环形槽7内，在水管的牵引下当洗沙筒3和圆形连接座4旋转时，两个半圆形连接片8不动，使得进料管10能够随时进水，并且洗沙筒3表面上靠近连接座1的一侧连接有出沙管13，并且洗沙筒3表面开设的圆形开口11位于出沙管13的后侧，圆形开口11的表面设有过滤网12，圆形开口11有六组，六组圆形开口11以环形阵列的形式开设在洗沙筒3的表面，并且每组圆形开口11的数量为九个，圆形开口11的数量多有利于污水的排出速度快，从而使得洗沙过程中换水速度快，增大了洗沙的效率，并且连接座1正面挡板的正面设有伺服电机14，伺服电机14的输出轴贯穿连接座1的正面挡板并与洗沙筒3连接。

工作原理：本实用新型工作时，通过伺服电机14带动洗沙筒3旋转，并同时由进料管10进水和沙，洗沙筒3进行旋转洗沙，并且清洗沙产生的污水通过圆形开口11表面的过滤网12甩出。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
