尾菜无害化处理机的制作方法

本实用新型涉及一种蔬菜废料的处理设备，具体是一种尾菜无害化处理机。

背景技术：

近年来蔬菜的发展已经达到了规模化、专业化，由于人民生活水平的提高，人们对蔬菜的质量和要求也在不断提高，比如：娃娃菜的商品率只占原菜的10-20%，其余80-90%部分作为尾菜成为垃圾，传统的尾菜处理方法一般是当成垃圾进行填埋，或倒入路边、水渠内，不但处理成本较高，而且污染环境，成为当前一项很难治理的污染源。

技术实现要素：

本实用新型解决的技术问题是没有尾菜处理设备，尾菜无法无害化处理。

本实用新型解决技术问题采用的技术手段是：

一种尾菜无害化处理机，它包括：车体、进料仓、提升装置、打浆机、污水泵、仓储罐、汁液回流滤网、汁液回流管、动力输出轮、液压缸、螺旋输送器、提升轮、提升皮带、提升板、排浆管、污水泵皮带轮、传动皮带或传动链，其特征是：所述的进料仓水平横向设置在车体的前部，所述的打浆机设置在车体的中部，所述的提升装置设置在进料仓与打浆机之间，在进料仓内水平设置旋转的螺旋输送器，在提升装置的上、下、左、右分别垂直设置一个提升轮，在四个提升轮之间设置一个提升皮带，在提升皮带之间横向设置若干向上运动的提升板，在打浆机内的下部水平设置一个污水泵，污水泵皮带轮水平伸出打浆机壳体外，螺旋输送器、提升轮、打浆机、污水泵皮带轮通过传动皮带或传动链与发动机的动力输出轮相互传动，污水泵的排浆管向上通往仓储罐的上口内，在仓储罐的下部设置有汁液回流滤网，在汁液回流滤网的下部设置有汁液回流管，汁液回流管的出口向下通往打浆机内，并在提升装置下部的左右两边分别设置一个液压缸，进料仓、提升装置可以被两个液压缸向上顶起或放下。

使用时，将尾菜倒入进料仓，开动机器，进料仓内的螺旋输送器将倒入的尾菜由进料仓的两边向中间输送，提升装置内的提升板将尾菜向上提升至打浆机内，尾菜经过打浆后被打浆机内的污水泵经排浆管吸到仓储罐内，浆液经仓储罐内的汁液回流滤网过滤后，较稀的汁液通过汁液回流管流回到打浆机内，用来稀释浆液，防止污水泵堵塞。液压缸用来将进料仓升起，便于机器移动，作业时，放下进料仓；所有动力通过传动皮带或传动链实现。处理后的尾菜变成较细的浆液，可加工饲料，也可作为有机肥料。

本发明的有益效果是：（1）结构简单，成本低廉，便于移动。（2）可高效快速地实现尾菜的无害化处理，解决了尾菜对环境的污染。

附图说明

图1是该实用新型的主视图。

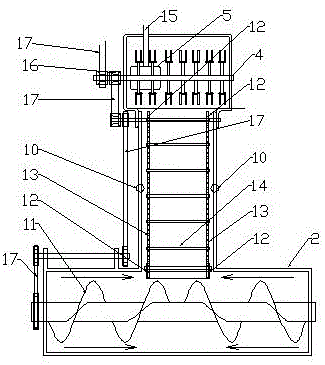

图2是图1中进料仓、提升装置的局部俯视图。

图中：1、车体，2、进料仓，3、提升装置，4、打浆机，5、污水泵，6、仓储罐，7、汁液回流滤网，8、汁液回流管，9、动力输出轮，10、液压缸，11、螺旋输送器，12、提升轮，13、提升皮带，14、提升板，15、排浆管，16、污水泵皮带轮，17、传动皮带或传动链。

具体实施方式

在图1、图2中，进料仓2水平横向设置在车体1的前部，打浆机4设置在车体1的中部，提升装置3设置在进料仓2与打浆机4之间，在进料仓2内水平设置旋转的螺旋输送器11，在提升装置3的上、下、左、右分别垂直设置一个提升轮12，在四个提升轮12之间设置一个提升皮带13，在提升皮带13之间横向设置若干向上运动的提升板14，在打浆机4内的下部水平设置一个污水泵5，污水泵皮带轮16水平伸出打浆机4壳体外，螺旋输送器11、提升轮12、打浆机4、污水泵皮带轮16通过传动皮带或传动链17与发动机的动力输出轮9相互传动，污水泵5的排浆管15向上通往仓储罐6的上口内，在仓储罐6的下部设置有汁液回流滤网7，在汁液回流滤网7的下部设置有汁液回流管8，汁液回流管8的出口向下通往打浆机4内，并在提升装置3下部的左右两边分别设置一个液压缸10，进料仓、提升装置可以被两个液压缸向上顶起或放下。作业时放下进料仓，行走时，进料仓被液压缸顶起，以便移动。
