一种中草药科中草药快捷式清洗装置的制作方法

本实用新型涉及一种清洗装置，尤其涉及一种中草药科中草药快捷式清洗装置。

背景技术：

中草药即中医用药，为中国传统中医特有药物。中草药按加工工艺分为中成药、中草药材。中草药在中国古籍中通称“本草”。我国最早的一部中草药学专著是汉代的《神农本草经》，唐代由政府颁布的《新修本草》是世界上最早的药典。明代李时珍的《本草纲目》，总结了16世纪以前的药物经验，对后世药物学的发展做出了重大的贡献。

中草药是中药主要由植物药（根、茎、叶、果）、动物药（内脏、皮、骨、器官等）和矿物药组成。因植物药占中药的大多数，所以中药也称中草药。中国各地使用的中药已达5000种左右，把各种药材相配伍而形成的方剂，更是数不胜数。经过几千年的研究，形成了一门独立的科学——本草学。现在中国各医学院校都开设了天然药物这门课，所讲述的内容就是通称的中草药。

现有的中草药科中草药清洗装置存在费时费力、清洗效率低、制造成本较高的缺点，因此亟需研发一种省时省力、清洗效率高、制造成本较低的中草药科中草药快捷式清洗装置。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服现有的中草药科中草药清洗装置存在费时费力、清洗效率低、制造成本较高的缺点，本实用新型要解决的技术问题是提供一种省时省力、清洗效率高、制造成本较低的中草药科中草药快捷式清洗装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种中草药科中草药快捷式清洗装置，包括有底板、左架、清洗池、动滑轮、出水管、电控阀Ⅰ、进水管、电控阀Ⅱ、箱盖、转轴、电动推杆、钢丝线、导向板、吊环、固定板、摆动座Ⅰ、气缸、摆动座Ⅱ和摆动杆，底板顶部左侧设有左架，左架下部设有进水管，进水管上设有电控阀Ⅱ，左架右侧中部设有电动推杆和固定板，电动推杆在固定板下侧，电动推杆右端连接有导向板，导向板上设有导向孔，固定板顶部左侧设有摆动座Ⅰ，摆动座Ⅰ顶端设有气缸，固定板顶部右侧设有吊环，吊环上连接有钢丝线，左架右侧上部设有摆动座Ⅱ，摆动座Ⅱ右端铰接连接有摆动杆，气缸顶端与摆动杆中部铰接连接，摆动杆右端铰接连接有动滑轮，钢丝线绕过动滑轮，穿过导向孔连接有清洗箱，清洗箱顶部右侧设有转轴，转轴下端连接有箱盖，清洗箱和箱盖上设有小孔，底板顶部中间设有清洗池，清洗池位于清洗箱左下方，清洗池右壁下侧设有出水管，出水管上设有电控阀Ⅰ。

优选地，还包括有右架和电热机，底板顶部右侧设有右架，右架左侧上部设有电热机，电热机位于箱盖正右方。

工作原理：用户通过转轴将箱盖逆时针转动180°，箱盖打开，用户将中草药放入到清洗箱内后，再通过转轴将箱盖顺时针转动180°，箱盖关闭，然后用户控制电控阀Ⅱ打开，当适量水通过进水管流入清洗池内后，用户控制电控阀Ⅱ关闭，之后用户控制气缸伸长，带动摆动杆向下摆动，进而带动动滑轮顺时针转动，钢丝线向下运动，使得清洗箱在重力的作用下向下运动，当清洗箱向下运动触碰到清洗池底部时，用户控制气缸收缩，带动摆动杆向上摆动一定角度，进而带动动滑轮逆时针转动一定距离，钢丝线向上运动一定距离，从而带动清洗箱向上运动一定距离，然后继续控制气缸伸长，如此反复，同时用户控制电动推杆反复伸长或缩短，带动导向板反复左右运动，进而带动钢丝绳反复左右运动，从而带动清洗箱不断左右晃动，在气缸和电动推杆的作用下，清洗箱及其内的中草药在清洗池内不断的上下左右晃动，达到清洗中草药的目的，当中草药清洗充分后，用户控制气缸收缩，带动摆动杆向上摆动，进而带动动滑轮逆时针转动，钢丝线向上运动，从而带动清洗箱向上运动回到原位，当清洗箱向上运动回到原位时，用户控制气缸停止伸长，并控制电控阀Ⅱ打开，清洗池内的水通过出水管流出清洗池，然后用户通过转轴将箱盖逆时针转动180°，箱盖打开，将中草药拿出清洗箱内后，再通过转轴将箱盖顺时针转动180°，箱盖关闭。

因为还包括有右架和电热机，底板顶部右侧设有右架，右架左侧上部设有电热机，电热机位于箱盖正右方，当清洗箱向上运动回到原位时，用户控制电热机启动，将清洗箱吹干，当清洗箱吹干后，同时用户控制电热机关闭，达到干燥清洗箱和中草药的目的。

（3）有益效果

本实用新型达到了省时省力、清洗效率高、制造成本较低的效果。

附图说明

图1为本实用新型的第一种主视结构示意图。

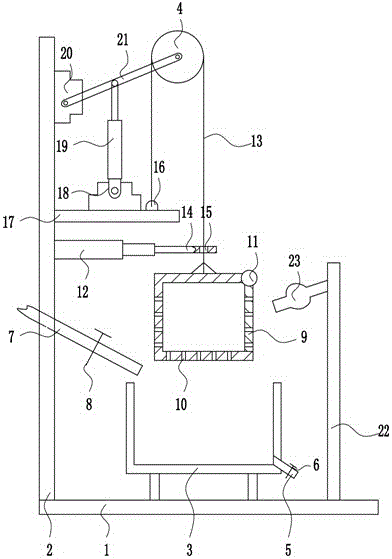

图2为本实用新型的第二种主视结构示意图。

附图中的标记为：1-底板，2-左架，3-清洗池，4-动滑轮，5-出水管，6-电控阀Ⅰ，7-进水管，8-电控阀Ⅱ，9-箱盖，10-小孔，11-转轴，12-电动推杆，13-钢丝线，14-导向板，15-导向孔，16-吊环，17-固定板，18-摆动座Ⅰ，19-气缸，20-摆动座Ⅱ，21-摆动杆，22-右架，23-电热机。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种中草药科中草药快捷式清洗装置，如图1所示，包括有底板1、左架2、清洗池3、动滑轮4、出水管5、电控阀Ⅰ6、进水管7、电控阀Ⅱ8、箱盖9、转轴11、电动推杆12、钢丝线13、导向板14、吊环16、固定板17、摆动座Ⅰ18、气缸19、摆动座Ⅱ20和摆动杆21，底板1顶部左侧设有左架2，左架2下部设有进水管7，进水管7上设有电控阀Ⅱ8，左架2右侧中部设有电动推杆12和固定板17，电动推杆12在固定板17下侧，电动推杆12右端连接有导向板14，导向板14上设有导向孔15，固定板17顶部左侧设有摆动座Ⅰ18，摆动座Ⅰ18顶端设有气缸19，固定板17顶部右侧设有吊环16，吊环16上连接有钢丝线13，左架2右侧上部设有摆动座Ⅱ20，摆动座Ⅱ20右端铰接连接有摆动杆21，气缸19顶端与摆动杆21中部铰接连接，摆动杆21右端铰接连接有动滑轮4，钢丝线13绕过动滑轮4，穿过导向孔15连接有清洗箱，清洗箱顶部右侧设有转轴11，转轴11下端连接有箱盖9，清洗箱和箱盖9上设有小孔10，底板1顶部中间设有清洗池3，清洗池3位于清洗箱左下方，清洗池3右壁下侧设有出水管5，出水管5上设有电控阀Ⅰ6。

还包括有右架22和电热机23，底板1顶部右侧设有右架22，右架22左侧上部设有电热机23，电热机23位于箱盖9正右方。

工作原理：用户通过转轴11将箱盖9逆时针转动180°，箱盖9打开，用户将中草药放入到清洗箱内后，再通过转轴11将箱盖9顺时针转动180°，箱盖9关闭，然后用户控制电控阀Ⅱ8打开，当适量水通过进水管7流入清洗池3内后，用户控制电控阀Ⅱ8关闭，之后用户控制气缸19伸长，带动摆动杆21向下摆动，进而带动动滑轮4顺时针转动，钢丝线13向下运动，使得清洗箱在重力的作用下向下运动，当清洗箱向下运动触碰到清洗池3底部时，用户控制气缸19收缩，带动摆动杆21向上摆动一定角度，进而带动动滑轮4逆时针转动一定距离，钢丝线13向上运动一定距离，从而带动清洗箱向上运动一定距离，然后继续控制气缸19伸长，如此反复，同时用户控制电动推杆12反复伸长或缩短，带动导向板14反复左右运动，进而带动钢丝绳反复左右运动，从而带动清洗箱不断左右晃动，在气缸19和电动推杆12的作用下，清洗箱及其内的中草药在清洗池3内不断的上下左右晃动，达到清洗中草药的目的，当中草药清洗充分后，用户控制气缸19收缩，带动摆动杆21向上摆动，进而带动动滑轮4逆时针转动，钢丝线13向上运动，从而带动清洗箱向上运动回到原位，当清洗箱向上运动回到原位时，用户控制气缸19停止伸长，并控制电控阀Ⅱ8打开，清洗池3内的水通过出水管5流出清洗池3，然后用户通过转轴11将箱盖9逆时针转动180°，箱盖9打开，将中草药拿出清洗箱内后，再通过转轴11将箱盖9顺时针转动180°，箱盖9关闭。

因为还包括有右架22和电热机23，底板1顶部右侧设有右架22，右架22左侧上部设有电热机23，电热机23位于箱盖9正右方，当清洗箱向上运动回到原位时，用户控制电热机23启动，将清洗箱吹干，当清洗箱吹干后，同时用户控制电热机23关闭，达到干燥清洗箱和中草药的目的。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
