一种面粉加工用清洗装置的制作方法

技术特征：

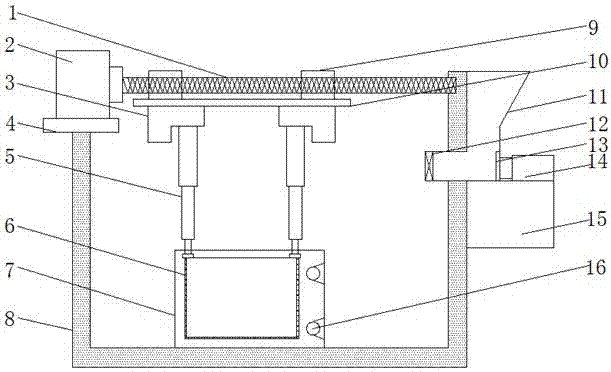

1.一种面粉加工用清洗装置，包括丝杆(1)、电动机(2)、气泵(3)、安装板(4)、气动伸缩杆(5)、网箱(6)、清洗箱(7)、固定架(8)、连接杆(9)、支撑板(10)、提升架(17)和连接凸台(18)，其特征在于，固定架(8)一侧支杆顶部固定有安装板(4)，电动机(2)固定在安装板(4)上，丝杆(1)和固定架(8)底板平行，丝杆(1)一端和电动机(2)的转轴固连，另一端径向固定在固定架(8)另一侧支杆内侧顶部开设的圆形螺纹凹槽里面，圆心螺纹凹槽里面纹制的螺纹和丝杆(1)的螺纹方向相同，丝杆(1)和圆形螺纹凹槽螺纹连接，清洗箱(7)用螺栓固定在固定架(8)里面底板上，且位于底板中部位置，清洗箱(7)里面设置有网箱(6)，网箱(6)顶部转角沿口处均设置有连接凸台(18)，提升架(17)的两端分别用销钉固定在网箱(6)一端两侧的连接凸台(18)上，网箱(6)另一端两侧的连接凸台(18)上也固定有提升架(17)，气动伸缩杆(5)的伸缩端和提升架(17)顶面中部固连，气动伸缩杆(5)的固定端设置在气泵(3)上，且气动伸缩杆(5)的输入端和气泵(3)的输出端连通，所述气泵(3)和气动伸缩杆(5)均有两个，且均对称设置，两个气泵分别用螺栓固定在支撑板(10)底面两端，支撑板(10)顶面两端均设置有连接杆(9)，连接杆(9)底端用销钉固定在支撑板(10)上，连接杆(9)顶端开设有螺纹通孔，所述螺纹通孔的直径和丝杆(1)的直径相对应，且螺纹通孔的螺纹方向和丝杆(1)的螺纹方向相反，丝杆(1)依次与两个连接杆(9)螺纹连接。

2.根据权利要求1所述的一种面粉加工用清洗装置，其特征在于，还包括进料斗(11)、电磁阀(12)、推板(13)、液压缸(14)和液压缸动力系统(15)，固定架(8)另一侧支杆外侧面中部设置有液压缸动力系统(15)，液压缸动力系统(15)上面是固定在固定架(8)另一侧支杆外侧面上的进料斗(11)，进料斗(11)底部输出端和横向导管一端连通，横向导管另一端穿过固定架(8)另一侧支杆伸入固定架(8)里面，且横向导管另一端端口处设置有电磁阀(12)，横向导管底面紧贴液压缸动力系统(15)顶面靠近支杆一端，液压缸动力系统(15)顶面另一端设置有液压缸(14)，液压缸(14)的活塞杆伸入横向导管且和横向导管里面设置的推板(13)固连，推板(13)呈圆台状，推板(13)直径与横向导管直径相对应。

3.根据权利要求1所述的一种面粉加工用清洗装置，其特征在于，所述网箱(6)旁边是涡轮(16)，涡轮(16)有两个，分别用固定三脚架固定在清洗箱(7)一侧内壁顶部和底部。
