一种折流式捕尘器的制作方法

本实用新型涉及空气净化技术领域，具体的说是一种折流式捕尘器。

背景技术：

除尘机是指把粉尘从烟气中分离出来的设备，除尘机的性能用可处理的气体量、气体通过除尘机时的阻力损失和除尘效率来表达，同时，除尘机的价格、运行和维护费用、使用寿命长短和操作管理的难易也是考虑其性能的重要因素，除尘机除尘主要是靠捕尘器来实现除尘的，但现有的捕尘器除尘效果不佳，除尘效率低。

技术实现要素：

针对现有技术中存在的上述不足之处，本实用新型目的是提供一种除尘效果好，除尘效率高的够净化空气的折流式捕尘器。

本实用新型为实现上述目的所采用的技术方案是：一种折流式捕尘器，包括折流式捕尘器，所述折流式捕尘器包括供水喷雾装置、振弦过滤板、风筒接口、折流式脱水板，所述风筒接口内设置有振弦过滤板，所述振弦过滤板与所述风筒接口相对应一侧设置有供水喷雾装置，所述振弦过滤板一侧设置有所述折流式脱水板，所述折流脱水板设置有多组，所述折流脱水板一侧设置有轴流局部通风机，所述轴流局部通风机一侧设置有空气通道；

所述供水喷雾装置包括进水接头、进水阀、水质过滤器、排污阀、排污管接头、喷雾器接头、喷雾器，所述进水接头与水源连接，所述进水接头一侧设置有所述进水阀，所述进水阀一侧设置有所述水质过滤器，所述水质过滤与所述排污阀和喷雾器接头连接。所述排污阀一侧设置有排污管接头，所述喷雾器接头与所述喷雾器连接。

所述喷雾器的喷雾口与所述振弦过滤板相对应设置。

所述风筒接口底部位于所述折流式脱水板下方设置有污水槽，所述排污管接头与所述污水槽连接。

所述污水槽上设置有排水口，所述排水口上设置有排水管，所述排水管穿出所述折流式捕尘器设置在外部。

所述轴流局部通风机与所述折流式脱水板相对应设置。

所述折流式脱水板与所述风筒接口内部固定连接。

本实用新型的有益效果：除尘效果好，除尘效率高，需要除尘时，打开折流式捕尘器，轴流局部通风机会将含尘空气通过风筒接口吸入，因为风筒接口内设置有振弦过滤板，所以含尘空气会经过振弦过滤板，这时喷雾器会向振弦过滤板进行喷雾，使空气内的尘粉湿润增重，之后空气因为轴流局部通风机的吸力，会带有一定速度的通过折流脱水板，通过气体的惯性撞击作用，使空气进行脱水，并且折流脱水板还设置有多组，所以通过多次惯性撞击后，能将空气内的尘液阻挡在折流脱水板，大大增加了除尘效率，折流脱水板上的尘液会汇聚成污水流流至污水槽内，而空气则会经过轴流局部通风机后通过空气通道排出，并且供水喷雾装置内还设置有水质过滤器，能够保证喷雾器的用水干净从而能大大提高除尘效果。

附图说明

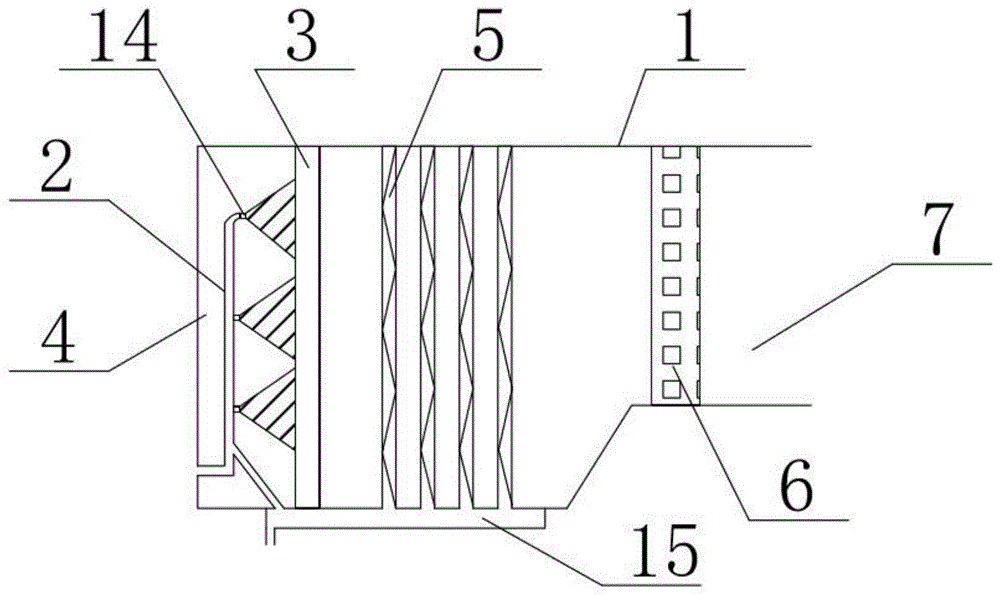

图1为本实用新型结构内部示意图；

图2为本实用新型结构供水喷雾装置管道示意图。

图中：1折流式捕尘器、2供水喷雾装置、3振弦过滤板、4风筒接口、5折流式脱水板、6轴流局部通风机、7空气通道、8进水接头、9进水阀、10水质过滤器、11排污阀、12排污管接头、13喷雾器接头、14喷雾器、15污水槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、图2，一种折流式捕尘器，包括折流式捕尘器1，折流式捕尘器1包括供水喷雾装置2、振弦过滤板3、风筒接口4、折流式脱水板5，风筒接口4内设置有振弦过滤板3，振弦过滤板3与风筒接口4相对应一侧设置有供水喷雾装置2，振弦过滤板3一侧设置有折流式脱水板5，折流脱水板设置有多组，折流脱水板一侧设置有轴流局部通风机6，轴流局部通风机6一侧设置有空气通道7；

供水喷雾装置2包括进水接头8、进水阀9、水质过滤器10、排污阀11、排污管接头12、喷雾器接头13、喷雾器14，进水接头8与水源连接，进水接头8一侧设置有进水阀9，进水阀9一侧设置有水质过滤器10，水质过滤与排污阀11和喷雾器接头13连接。排污阀11一侧设置有排污管接头12，喷雾器接头13与喷雾器14连接。

本实用新型中，喷雾器14的喷雾口与振弦过滤板3相对应设置，方便进行水雾喷洒；

风筒接口4底部位于折流式脱水板5下方设置有污水槽15，排污管接头12与污水槽15连接，能够将过滤出的污水排出；

污水槽15上设置有排水口，排水口上设置有排水管，排水管穿出折流式捕尘器1设置在外部，方便排水；

轴流局部通风机6与折流式脱水板5相对应设置，方便进行折流脱水；

折流式脱水板5与风筒接口4内部固定连接。

本实用新型的工作原理是：使用时，需要除尘时，打开折流式捕尘器1，轴流局部通风机6会将含尘空气通过风筒接口4吸入，因为风筒接口4内设置有振弦过滤板3，所以含尘空气会经过振弦过滤板3，这时喷雾器14会向振弦过滤板3进行喷雾，使空气内的尘粉湿润增重，之后空气因为轴流局部通风机6的吸力，会带有一定速度的通过折流脱水板，通过气体的惯性撞击作用，使空气进行脱水，并且折流脱水板还设置有多组，所以通过多次惯性撞击后，能将空气内的尘液阻挡在折流脱水板，大大增加了除尘效率，折流脱水板上的尘液会汇聚成污水流流至污水槽15内，而空气则会经过轴流局部通风机6后通过空气通道7排出，并且供水喷雾装置2内还设置有水质过滤器10，能够保证喷雾器14的用水干净从而能大大提高除尘效果。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。

技术特征：

1.一种折流式捕尘器，包括折流式捕尘器(1)，其特征在于：所述折流式捕尘器(1)包括供水喷雾装置(2)、振弦过滤板(3)、风筒接口(4)、折流式脱水板(5)，所述风筒接口(4)内设置有振弦过滤板(3)，所述振弦过滤板(3)与所述风筒接口(4)相对应一侧设置有供水喷雾装置(2)，所述振弦过滤板(3)一侧设置有所述折流式脱水板(5)，所述折流脱水板设置有多组，所述折流脱水板一侧设置有轴流局部通风机(6)，所述轴流局部通风机(6)一侧设置有空气通道(7)；

所述供水喷雾装置(2)包括进水接头(8)、进水阀(9)、水质过滤器(10)、排污阀(11)、排污管接头(12)、喷雾器接头(13)、喷雾器(14)，所述进水接头(8)与水源连接，所述进水接头(8)一侧设置有所述进水阀(9)，所述进水阀(9)一侧设置有所述水质过滤器(10)，所述水质过滤与所述排污阀(11)和喷雾器接头(13)连接；所述排污阀(11)一侧设置有排污管接头(12)，所述喷雾器接头(13)与所述喷雾器(14)连接。

2.根据权利要求1所述的一种折流式捕尘器，其特征在于：所述喷雾器(14)的喷雾口与所述振弦过滤板(3)相对应设置。

3.根据权利要求1所述的一种折流式捕尘器，其特征在于：所述风筒接口(4)底部位于所述折流式脱水板(5)下方设置有污水槽(15)，所述排污管接头(12)与所述污水槽(15)连接。

4.根据权利要求3所述的一种折流式捕尘器，其特征在于：所述污水槽(15)上设置有排水口，所述排水口上设置有排水管，所述排水管穿出所述折流式捕尘器(1)设置在外部。

5.根据权利要求1所述的一种折流式捕尘器，其特征在于：所述轴流局部通风机(6)与所述折流式脱水板(5)相对应设置。

6.根据权利要求1所述的一种折流式捕尘器，其特征在于：所述折流式脱水板(5)与所述风筒接口(4)内部固定连接。

技术总结
本实用新型公开了一种折流式捕尘器，包括折流式捕尘器，折流式捕尘器包括供水喷雾装置、振弦过滤板、风筒接口、折流式脱水板，风筒接口内设置有振弦过滤板，振弦过滤板与风筒接口相对应一侧设置有供水喷雾装置，振弦过滤板一侧设置有折流式脱水板，折流脱水板设置有多组，折流脱水板一侧设置有轴流局部通风机，轴流局部通风机一侧设置有空气通道，供水喷雾装置包括进水接头、进水阀、水质过滤器、排污阀、排污管接头、喷雾器接头、喷雾器。排污阀一侧设置有排污管接头，喷雾器接头与喷雾器连接。本实用新型具有除尘效果好，除尘效率高的有益效果，其主要用于除尘。

技术研发人员：吕景纪;孙玲玉;邵文祥
受保护的技术使用者：扬州市超博矿业机电设备有限公司
技术研发日：2019.09.20
技术公布日：2020.05.22
