一种户外可收纳风扇的制作方法

本发明属于电风扇技术领域，具体是一种户外可收纳风扇。

背景技术：

现有的电风扇是夏季必不可少的电器，特别是户外运动爱好者，在夏季野营时野外的飞虫以及炎热让人难以忍受，而现有的电风扇不是体形特别大就是风量特别小，不是难以携带就是风量甚小。同时在户外环境复杂，一般的电风扇难以适应不同环境的摆放。由于风扇在户外使用使用者不可能携带很大电量的蓄电池，电风扇在户外使用时容易遇到蓄电池电量用完的情况，而现有的电风扇在电量用完后无法手动转动扇叶，因此在断电后无法手动使用。

技术实现要素：

本发明针对现有技术不足，提供一种户外可收纳风扇，该种风扇能够进行折叠，风量大且方便携带，方便在各种户外环境中摆放定位，同时在没电时可以手动转动扇叶。

为了解决上述技术问题，本发明通过下述技术方案得以解决：一种户外可收纳风扇，包括电机，所述电机包括外圈的定子以及内圈的转子，所述定子与所述转子之间可滑移分离，所述转子上设有多边形通孔，所述多边形通孔上设有与之匹配的多边形转轴，所述多边形转轴一端通过第一轴承连接有前端面，所述前端面周向与若干前骨架的一端转动连接，所述定子外侧与若干后骨架一端转动连接，若干所述前骨架另一端与若干所述后骨架的另一端一一对应转动连接，所述前端面与所述电机之间的多边形转轴上转动设置有扇叶，所述多边形转轴上设置有用于定位所述扇叶的凸环，所述多边形转轴另一端通过第二轴承连接有支撑杆，所述多边形轴靠近所述支撑杆的端部设置有与曲柄配合的插槽，所述支撑杆与所述多边形转轴外周结构相同，所述第二轴承的外圈与所述支撑杆转动连接，所述定子侧面设置有卡合部，当所述支撑杆卡入所述卡合部时，所述电风扇处于展开状态，所述支撑杆端部设置有钻头。采用该种结构的户外电风扇通过电机滑动实现电风扇的展开和收拢；电机连接蓄电池或者外接电源，电风扇展开时电机驱动扇叶转动，在电风扇收拢时电机驱动支撑杆转动方便的将支撑杆钻入户外的地面上，方便风扇的定位。当蓄电池电量用完后，将电机转子滑出定子外，将曲柄插入到插槽内，通过转动曲柄即可驱动扇叶转动，从而使得在没电的情况下风扇也可以转动。将转子滑出定子外能够减少在手动转动过程中定子和转子之间产生的反向电磁力，减少手动转动曲柄的转动力。

上述技术方案中，优选的，所述支撑杆与所述钻头采用螺纹可拆卸连接。采用该结构使得在电风扇收纳后能够将钻头拆下，从而减少携带运输过程中钻头的危险性。

上述技术方案中，优选的，所述支撑杆侧面设置有定位杆，当所述定位杆卡入所述卡合部时，所述电风扇处于收拢状态。设置定位杆使得在电风扇收拢后电机在支撑杆上固定，从而防止电风扇意外展开。

本发明与现有技术相比，具有如下有益效果：采用该种结构的户外电风扇通过电机滑动实现电风扇的展开和收拢；电机连接蓄电池或者外接电源，电风扇展开时电机驱动扇叶转动，在电风扇收拢时电机驱动支撑杆转动方便的将支撑杆钻入户外的地面上，方便风扇的定位。当蓄电池电量用完后，将电机转子滑出定子外，将曲柄插入到插槽内，通过转动曲柄即可驱动扇叶转动，从而使得在没电的情况下风扇也可以转动。将转子滑出定子外能够减少在手动转动过程中定子和转子之间产生的反向电磁力，减少手动转动曲柄的转动力。

附图说明

图1为本发明实施例电动的剖视结构示意图。

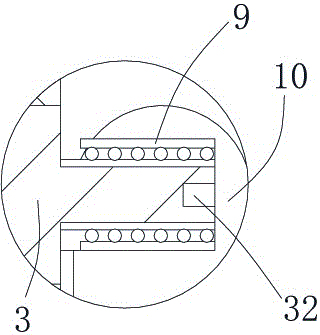

图2为图1的局部放大图。

图3为本发明实施例手动的剖视结构示意图。

图4为本发明实施例收纳状态的剖视结构示意图。

具体实施方式

下面结合附图和具体实施方式对本发明作进一步详细描述：参见图1至图4，一种户外可收纳风扇，包括电机1，所述电机1包括外圈的定子11以及内圈的转子12，所述定子11与所述转子12之间可滑移分离，所述转子12上设有多边形通孔2，所述多边形通孔2上设有与之匹配的多边形转轴3，所述多边形转轴3一端通过第一轴承4连接有前端面5，所述前端面5周向与若干前骨架6的一端转动连接，所述定子11外侧与若干后骨架7一端转动连接，若干所述前骨架6另一端与若干所述后骨架7的另一端一一对应转动连接，所述前端面5与所述电机1之间的多边形转轴3上转动设置有扇叶8，所述多边形转轴3上设置有用于定位所述扇叶8的凸环31，所述多边形转轴3另一端通过第二轴承9连接有支撑杆10，所述多边形轴3靠近所述支撑杆10的端部设置有与曲柄33配合的插槽32，所述支撑杆10与所述多边形转轴3外周结构相同，所述第二轴承9的外圈与所述支撑杆10转动连接，所述定子11侧面设置有卡合部13，当所述支撑杆10卡入所述卡合部13时，所述电风扇处于展开状态，所述支撑杆10端部设置有钻头a。采用该种结构的户外电风扇通过电机滑动实现电风扇的展开和收拢；电机连接蓄电池或者外接电源，电风扇展开时电机驱动扇叶转动，在电风扇收拢时电机驱动支撑杆转动方便的将支撑杆钻入户外的地面上，方便风扇的定位。当蓄电池电量用完后，将电机转子滑出定子外，将曲柄插入到插槽内，通过转动曲柄即可驱动扇叶转动，从而使得在没电的情况下风扇也可以转动。将转子滑出定子外能够减少在手动转动过程中定子和转子之间产生的反向电磁力，减少手动转动曲柄的转动力。

所述支撑杆10与所述钻头a采用螺纹可拆卸连接。采用该结构使得在电风扇收纳后能够将钻头拆下，从而减少携带运输过程中钻头的危险性。

所述支撑杆10侧面设置有定位杆b，当所述定位杆b卡入所述卡合部13时，所述电风扇处于收拢状态。设置定位杆使得在电风扇收拢后电机在支撑杆上固定，从而防止电风扇意外展开。
