一种高纯氧化锆空心球砖的制作方法

本实用新型属于新型材料技术领域，尤其是涉及一种高纯氧化锆空心球砖。

背景技术：

为满足生产蓝宝石用坩埚的开发，窑炉的先进性对窑砖耐温、抗气氛侵蚀和承重等方面的要求苛刻，传统的窑炉大多为水泥窑、石灰窑、红砖或者青砖窑，这类窑炉相对来说，强度低、承重能力不佳、耐温隔离效果较差，且使用寿命短。而高纯度氧化锆空心球砖是以纯度高、杂质低、耐火度高的氧化锆、氧化锆空心球等为主要原料，并严格控制基质组成，优化粒度级配，并通过复合干压成型后经对砖坯进行干燥，煅烧而成。据了解这种砖的主晶相为立方氧化锆，约占矿物相组成的94％以上，其体积密度最大不高于3.0g/cm³，它在常温下的耐压强度不低于80MPa。

技术实现要素：

(一)要解决的技术问题

为了解决上述问题，本实用新型提出了一种高纯氧化锆空心球砖。

(二)技术方案

本实用新型的高纯氧化锆空心球砖，包括空心球砖本体，所述的空心球砖本体整体呈长方体状，从前往后贯通开设有一个八边形状的槽孔；上侧面和左侧面上均设有两个大小形状一致的向外突现的异径圆柱结构；所述的异径圆柱结构的上端内径较小,上面设有外螺纹结构，且上下两端相交处有明显的径变痕迹；所述的空心球砖本体的下侧面和右侧面上皆设有两个与所述的异径圆柱结构相匹配的圆孔结构。

作为优选的技术方案，所述的空心球砖本体之间采用螺栓结构进行固定。

作为优选的技术方案，所述的异径圆柱结构采用T型异径优质钢筋为原材料制作而成，亦可采用高纯度氧化锆为原材料制作成型。

作为优选的技术方案，所述的T型异径钢筋的外表面涂有一层细密的防水保护层。

(三)有益效果

本实用新型与现有技术相比较，其具有以下有益效果：本实用新型的高纯度氧化锆空心球砖是以纯度高、杂质低、耐火度高的氧化锆、氧化锆空心球等为主要原料，并严格控制基质组成，优化粒度级配，并通过复合干压成型后经对砖坯进行干燥，煅烧而成。本实用新型的高纯氧化锆空心球砖，在传统工艺的基础上进一步采用螺栓结构进行固定，使得砖与砖之间的固定度更高，并且本实用新型较老产品相比，强度高，承重大，具有良好的抗外部介质反应性和热震稳定性，且使用寿命大大延长。

附图说明

图1是本实用新型的正视图；

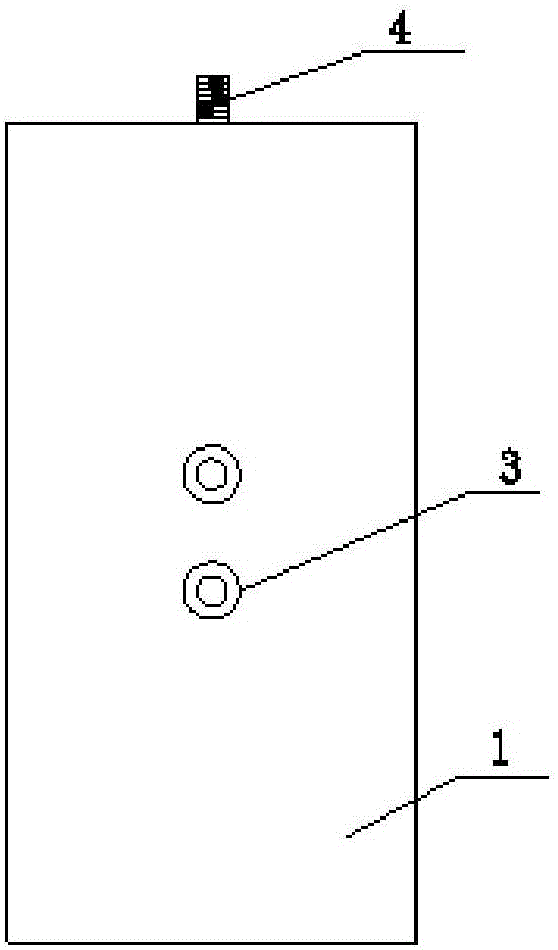

图2是本实用新型的左视图。

1-空心球砖本体；2-槽孔；3-异径圆柱结构；4-外螺纹结构；5-圆孔结构。

具体实施方式

如图1和图2所示的一种高纯氧化锆空心球砖，包括空心球砖本体1，所述的空心球砖本体1整体呈长方体状，从前往后贯通开设有一个八边形状的槽孔2；上侧面和左侧面上均设有两个大小形状一致的向外突现的异径圆柱结构3；所述的异径圆柱结构3的上端内径较小,上面设有外螺纹结构4，且上下两端相交处有明显的径变痕迹；所述的空心球砖本体1的下侧面和右侧面上皆设有两个与所述的异径圆柱结构3相匹配的圆孔结构5。

进一步地，所述的空心球砖本体1之间采用螺栓结构进行固定。

进一步地，所述的异径圆柱结构3采用T型异径优质钢筋为原材料制作而成，亦可采用高纯度氧化锆为原材料制作成型。

进一步地，所述的T型异径钢筋的外表面涂有一层细密的防水保护层。

上面所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的构思和范围进行限定。在不脱离本实用新型设计构思的前提下，本领域普通人员对本实用新型的技术方案做出的各种变型和改进，均应落入到本实用新型的保护范围，本实用新型请求保护的技术内容，已经全部记载在权利要求书中。
