一种可拆卸挂件的制作方法

本实用新型涉及挂件结构领域，具体涉及一种可拆卸挂件。

背景技术：

家用吸盘用于利用居家墙面的立体收纳空间，传统的方法主要是钉钉、打螺丝、胶水粘，随着现代家居装修走向精致化、艺术化，传统破坏墙面美观的方法被抛弃，球面负压吸盘进入千家万户，其材质主要有塑料制品、合成橡胶制品等。球面负压吸盘的工作原理是采用内凹面与墙面配合，通过挤压球面排放内凹面内的空气形成负压产生吸附力而实现无痕吸盘功能，但随着时间的积累，吸盘内的负压量会逐渐减弱，加上外界环境的影响到一定的临界点会加速吸盘负压的失效，且球面的吸盘具有一定的回弹力，容易导致吸盘完全失去负压而脱落。普通球面吸盘为了保持吸盘不变性漏气，需要外设一个部件以360度压住吸盘的边缘部位达到吸盘不变形不漏气，但这种结构复杂且不能延长吸附时间，不能从根本上解决吸附力不持久的问题。

技术实现要素：

针对现有技术的不足，本实用新型的目的在于提供一种可拆卸挂件，该挂件以平面负压的方式吸附在墙面上，并且通过盖帽以可拆卸的方式，改变挂件的结构，以适应在不同的场合使用。

为实现上述目的，本实用新型采用如下技术方案：一种可拆卸挂件，包括基盘、连接部和盖帽；所述基盘为平面吸盘；所述连接部从基盘的表面水平向外延伸；所述盖帽以可拆卸的方式与连接部相连接。

为实现上述目的，本实用新型采用如下技术方案：所述基盘为硅胶基盘。

为实现上述目的，本实用新型采用如下技术方案：所述连接部上设有外螺纹；所述盖帽上设有与外螺纹相配合的内螺纹；所述盖帽以螺接的方式与连接部相连接。

为实现上述目的，本实用新型采用如下技术方案：所述盖帽的表面设有防滑凸沿；所述防滑凸沿从盖帽的中心呈辐射状平均分布。

为实现上述目的，本实用新型采用如下技术方案：所述可拆卸挂件还包括挂钩；所述挂钩安装在连接部与盖帽之间；所述挂钩包括挂钩固定部和钩体；所述挂钩固定部上设有通孔；通过通孔与连接部相配合，将挂钩套设在连接部上；所述钩体连接在挂钩固定部的下端，并向上弯折。

为实现上述目的，本实用新型采用如下技术方案：所述挂钩为金属挂钩或塑料挂钩。

本实用新型的工作原理：普通的球面负压吸盘只有一个负压中心，在球面吸盘的中心位置，通过压球面排挤出吸盘与墙面之间的空气，使吸盘内形成负压而产生吸附力；而且球面吸盘的表面被压制后有回弹力，容易恢复为球形使负压失效；本实用新型利用平面负压的原理，改变了传统球面负压吸盘只有一个负压中心的结构，当基盘与墙面接触后，通过挤压可以充分排出基盘与墙面之间的空气，使基盘与墙面充分贴附，基盘与墙面的所有接触面都有负压，都是负压点，且基盘没有回弹力，使用时无需依靠其他部件360度锁压吸盘的边缘，结构简单可靠、吸附持久。

本实用新型的有益效果在于：

1、本实用新型将其中的基盘设计为平面吸盘，基盘能与墙面贴合能维持稳定的负压，基盘没有回弹力，容易与贴合的材质进行微渗透，吸附在墙面上持久不掉落；

2、本实用新型将基盘从墙面揭下时不留痕迹，不破坏材质的分子结构；

3、本实用新型通过盖帽与连接部的连接，在盖帽与连接部之间形成一个挂设物品的间隙；也可以在盖帽与连接部之间加装挂钩，通过挂钩的钩体挂设，适应在不同的场合使用；

4、本实用新型可以灵活组装，结构简单，实用性强，适合在多种场合使用；

附图说明

图1为实施例1的结构示意图；

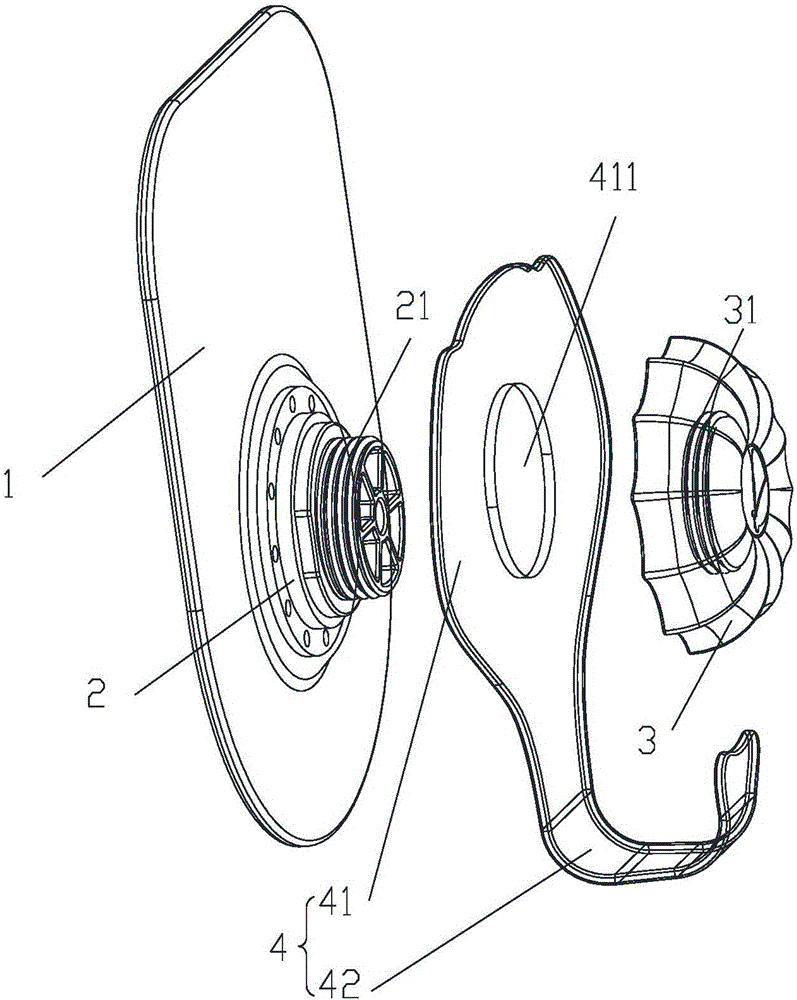

图2为实施例2的结构示意图；

其中，1、基盘；2、连接部；21、外螺纹；3、盖帽；31、内螺纹；32、防滑凸沿；4、挂钩；41、挂钩固定部；411、通孔；42、钩体。

具体实施方式

下面，结合附图以及具体实施方式，对本实用新型做进一步描述：

具体实施例：

实施例1

一种可拆卸挂件，包括基盘1、连接部2和盖帽3；所述基盘1为平面吸盘；所述连接部2从基盘1的表面水平向外延伸；所述盖帽3以可拆卸的方式与连接部2相连接。所述连接部2上设有外螺纹21；所述盖帽3上设有与外螺纹21相配合的内螺纹31；所述盖帽3以螺接的方式与连接部2相连接。所述盖帽3的表面设有防滑凸沿32；所述防滑凸沿32从盖帽3的中心呈辐射状平均分布。

使用时，将硅胶吸盘1与墙面贴合，然后挤压出硅胶吸盘1与墙面之间的空气，使硅胶吸盘1的整个平面均与墙面贴合，当硅胶吸盘1与墙面之间的空气被完全挤压时，整个硅胶吸盘1与墙面的接触面都是负压点，都存在负压，且硅胶吸盘1没有回弹力，可以持久吸附在墙面上。将物件或物件的挂耳挂在连接部2和盖帽3之间，连接部2起到支撑的作用，而盖帽3起到加固防止物件滑出的作用。

实施例2

本实施例的特点在于：所述可拆卸挂件还包括挂钩4；所述挂钩4安装在连接部2与盖帽3之间；所述挂钩4包括挂钩固定部41和钩体42；所述挂钩固定部41上设有通孔411；通过通孔411与连接部2相配合，将挂钩4套设在连接部2上；所述钩体42连接在挂钩固定部41的下端，并向上弯折。其余结构和参数与实施例1相同。先卸下盖帽3，然后将通孔411对准连接部2，将挂钩4套上，再旋紧盖帽3，可以灵活组装挂件，通过挂钩4将物件挂在墙面上。

对于本领域的技术人员来说，可根据以上描述的技术方案以及构思，做出其它各种相应的改变以及变形，而所有的这些改变以及变形都应该属于本实用新型权利要求的保护范围之内。
