计量柜内电能表安装张紧螺栓的制作方法

本实用新型涉及一种膨胀螺栓的改进，具体地说是一种计量柜内电能表安装张紧螺栓。

背景技术：

计量柜内的电能表通常是通过膨胀螺栓固定的。目前所使用的膨胀螺栓，就是市面上通用的膨胀螺栓，包括螺杆、柱体、锥台头、筒套、 膨胀弧片、螺母和弹性垫圈，螺杆、柱体和锥台头为一整体，螺母旋转在螺杆上，弹性垫圈套在螺母下侧的螺杆上。当遇到部分新投运和改造后的电能计量柜中，缺少固定电能表的螺丝或螺丝位置不合适的情况时，则需要对钢板穿孔后采用普通膨胀螺栓进行安装。这种膨胀螺栓用于电能计量柜中电能表的安装可存在以下不足：一是普通膨胀螺栓的作用在于防止拔出，所以仅需要筒套的开口端部膨胀即可，作用力处在打出孔的后口沿，这样，筒套部分可在孔内晃动；二是筒套的外壁与打出孔的内壁接触面小，导致电能表的固定不够稳定。

技术实现要素：

本实用新型的目的在于提供一种通过加大张片与打出孔内壁接触面积而使电能表固定稳定的计量柜内电能表安装张紧螺栓。

为了达到以上目的，本实用新型所采用的技术方案是：该计量柜内电能表安装张紧螺栓，包括螺杆、柱体、锥台头、螺母和弹性垫圈，螺杆、柱体和锥台头为一整体，螺母旋转在螺杆上，弹性垫圈套在螺母下侧的螺杆上，其特征在于：所述的柱体的外侧套设锥形筒体，在锥形筒体的下部壁上设有等距离排列的3—5条开口，相邻开口之间为扇形弧片；锥形筒体的下口外径与锥台头的下端外径一致，均为10mm。

本实用新型还通过如下措施实施：所述的螺杆和柱体的直径为6mm。

所述的锥形筒体的开口的长度为锥形筒体高度的1/2；锥形筒体的壁厚为1—2mm。

本实用新型的有益效果在于：该计量柜内电能表安装张紧螺栓，不仅上紧后难以拔出，而且螺杆部分也不会晃动，确保电能表的固定稳定。并且结构简单、制作成本低、使用方便，专用于计量柜电能表的更换或新安装。

附图说明

图1为本实用新型的结构轴向剖视示意图。

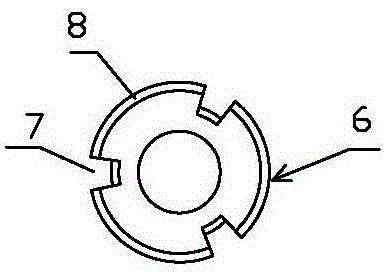

图2为本实用新型的结构锥形筒体仰视示意图。

具体实施方式

参照图1、图2制作本实用新型。该计量柜内电能表安装张紧螺栓，包括螺杆1、柱体2、锥台头3、螺母4和弹性垫圈5，螺杆1、柱体2和锥台头3为一整体，螺母4旋转在螺杆1上，弹性垫圈5套在螺母4下侧的螺杆1上，其特征在于：所述的柱体2的外侧套设锥形筒体6，在锥形筒体6的下部壁上设有等距离排列的3—5条开口7，相邻开口7之间为扇形弧片8；锥形筒体6的下口外径与锥台头3的下端外径一致，均为10mm。

本实用新型还通过如下措施实施：所述的螺杆1和柱体2的直径为6mm。

所述的锥形筒体6的开口7的长度为锥形筒体6高度的1/2；锥形筒体6的壁厚为1—2mm，采用薄铁片制作。

使用本实用新型时，先在计量柜内钢板的电能表安装位置打孔，孔径为8mm 再将螺杆1和柱体2及锥形筒体6一体穿过钢板打出的孔，在螺杆1伸出部分安装上电能表，套上弹性垫圈5，旋转上螺母4，拧紧，即安装完毕。
