一种电缆支架的制作方法

本实用新型涉及一种电缆支架。

背景技术：

电缆支架多采用角铁支架，广泛用于各种输变电工程、变电站、地铁隧道等工程。目前电缆支架多通过在电缆沟内预埋钢板，然后将电缆支架焊接在埋件上。但是采用焊接工艺费时费工,且由于电缆支架必须紧贴埋件焊接，两侧的两个边焊接比较容易，上部和下部焊接困难，而且焊接后无法进行防腐处理，雨水进入后会产生锈蚀现象，存在安全和质量隐患，后期维护工作量和费用均比较大。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺陷，提供一种安装方便、不易腐蚀的电缆支架。

为了达到上述目的，本实用新型提供了一种电缆支架，电缆支架安装在电缆沟墙体上；电缆支架包括外部支架、预埋螺杆和螺母；预埋螺杆为多个，平行设于墙体上；每个预埋螺杆的一端设于墙体内，另一端伸出墙体外，且设有螺纹；外部支架上设有多个螺孔，每个螺孔的位置对应一个预埋螺杆；螺杆伸出墙体的一端穿过外部支架上对应的螺孔，通过螺母与外部支架固定相连。

其中，电缆支架还包括混凝土预制块；混凝土预制块为多个；预埋螺杆预埋于对应的混凝土预制块内，且一端伸出，伸出一端设有螺纹；混凝土预制块砌于电缆沟内。

电缆支架还包括螺帽；螺帽为多个，分别设于对应的预埋螺杆外端。

外部支架包括固定杆和电缆连接杆；电缆连接杆为多根，均匀垂直设于固定杆上。

固定杆为角钢，一边与预埋螺杆相连，另一边与电缆连接杆相连。

电缆连接杆上端设有电缆固定卡扣；电缆固定卡扣呈弧形，开口向上。

本实用新型相比现有技术具有以下优点：本实用新型利用预埋螺杆与外部支架进行螺栓连接，无需焊接，不需要进行防锈处理，大大减少了工作量。同时利用混凝土预制块进行预埋螺杆的预埋，方便直接砌入电缆沟内，安装更加方便。通过螺帽对螺杆前端进行密封，防止螺杆外露。且将螺杆替代钢板进行预埋，节约了钢材，减少了成本。

附图说明

图1为本实用新型电缆支架的结构示意图；

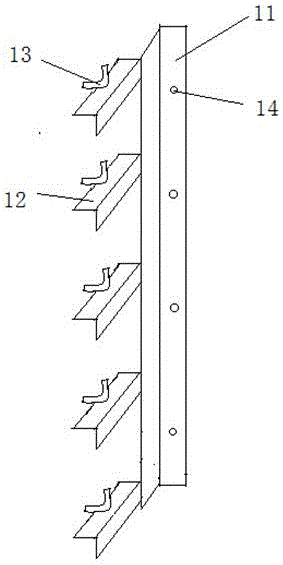

图2为图1中外部支架的结构示意图。

图中，1-外部支架，11-固定杆，12-电缆连接杆，13-电缆固定卡扣，14-螺孔，2-混凝土预制块，21-预埋螺杆，22-螺母，23-螺帽。

具体实施方式

下面结合附图对本实用新型进行详细说明。

如图1所示，本实用新型电缆支架包括外部支架1、混凝土预制块2、预埋螺杆21、螺母22和螺帽23。混凝土预制块2、预埋螺杆21、螺母22和螺帽23的数量一致，本例中采用4个（具体设置数量可根据外部支架1的大小进行调整）。预埋螺杆21预埋于对应的混凝土预制块2内，且一端伸出，伸出一端设有螺纹。结合图2所示，外部支架1包括固定杆11和电缆连接杆12。固定杆11为角钢，一边均匀设有4个与预埋螺杆相适配的螺孔14相连，另一边与电缆连接杆12垂直相连。电缆连接杆12为五根，平行均匀分布在固定杆11上。电缆连接杆12为角钢，一边与固定杆11相连，另一边的上端面设有电缆固定卡扣13。电缆固定卡扣13呈弧形，开口向上，方便对电缆进行固定。使用时，将预埋螺杆21置于模板中间进行混凝土预制块浇注，形成预埋螺杆21一端外露的混凝土预制块2。将混凝土预制块2砌入电缆沟内，外部支架1的螺孔14对准预埋螺杆21，采用螺母22紧固，最后旋上螺帽23即可。
