一种无线遥控脱钩器操控箱结构的制作方法

本发明涉及一种无线遥控脱钩器操控箱结构，属于矿山罐笼防坠器脱钩领域。

背景技术：

在矿用设备中升降人员和物料用的单绳提升罐笼是必不可少的升降设备，为了保障人员和物料的安全所以在升罐笼都安装有防坠器，新安装或大修后的防坠器，必须进行脱钩实验，合格后方可使用；现有脱钩器实验主要为手动拉绳式或者矿方采用气割方式，这两种方式有很多的弊端，在进行脱钩器实验时占用的工作时间长，生产和工作安排都受到很大影响，而且操作复杂，更为重要的是很容易发生安全事故，工作人员的生命安全不能得到保障，为了解决上述问题，我公司研究了无线遥控脱钩器，但是无线遥控脱钩器操控箱只能一种型号适用一种，生产成本高，而且不方便方便工作人员观察操控箱的工作情况内的情况。

技术实现要素：

针对上述现有技术存在的问题，本发明提供一种无线遥控脱钩器操控箱结构，可以装载更多的电气设备，适用于更多型号的设备，循环多次使用，节省了生产成本，杜绝了生产资源的浪费。

为了实现上述目的，本发明采用的一种无线遥控脱钩器操控箱结构，本结构是由操控箱和电气控制系统组成，电气控制系统安装操控箱内部，所述的操控箱是由箱板、控制面板、锁具、滚轮、侧板、横梁、通孔、网纱和箱体组成，控制面板安装在箱体上表面，箱体的正面由合页连接两个箱板，箱板表面固定安装锁具，四个滚轮固定安装在箱体底面，箱体两侧面各安装一个侧板，至少两根的横梁安装在箱体内部，箱体背面开有通孔，通孔表面粘贴一层网纱，电气控制系统是由控制器、传感器、无线模块、报警器和电源组成，电源连接控制器，控制器连接传感器，传感器连接无线模块，无线模块连接报警器，报警器连接脱钩器。

所述的侧板表面开有管槽Ⅰ和管槽Ⅱ。

所述的电气控制系统包裹保护壳，保护壳固定安装两个挂钩。

所述的横梁是由支架、滑轮和滑块组成，支架两端各安装一个滑轮，至少两个的滑块安装在支架上，所述的滑块表面上开有圆形通孔。

在解决不需要手动拉绳式或者矿方采用气割方式进行脱钩器实验的情况下，本结构解决了操控箱的问题，工作人员可以根据实际需要调节箱体的内部空间，可以装载更多的电气设备，适用于更多型号的设备，循环多次使用，节省了生产成本，杜绝了生产资源的浪费。

附图说明

图1为操控箱的主视图；

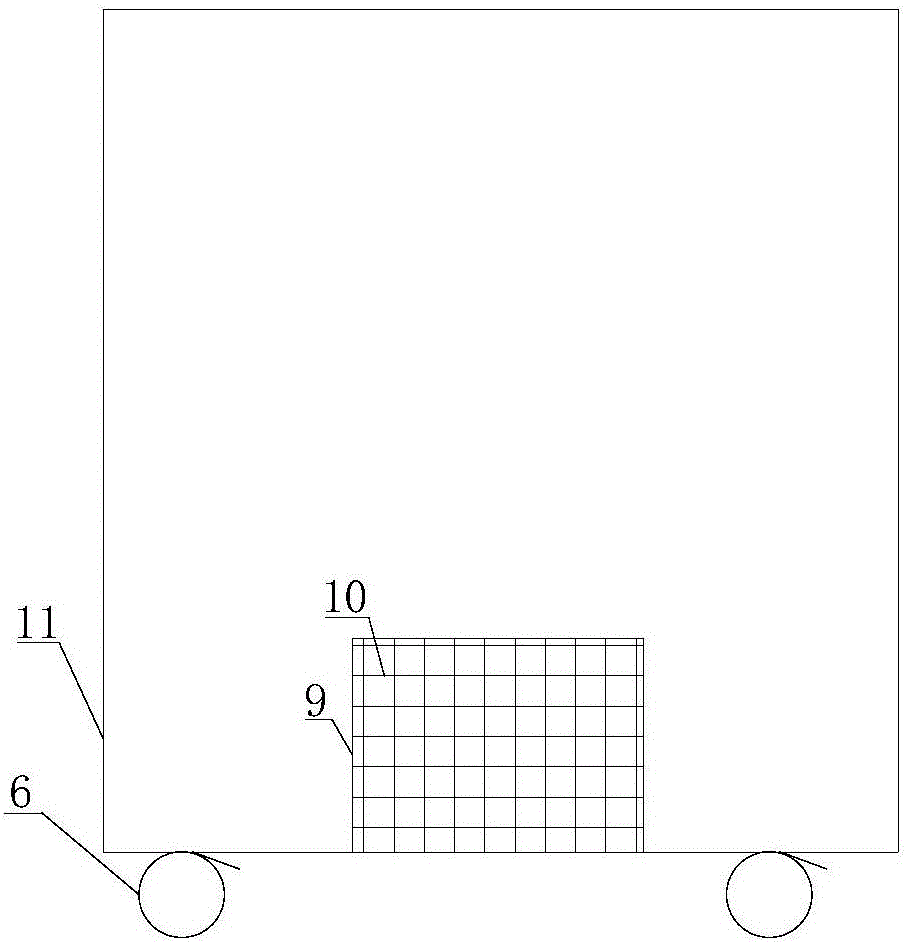

图2为操控箱的后视图；

图3为操控箱的内部结构示意图；

图4为侧板的结构示意图；

图5为横梁的结构示意图；

图6为保护壳的结构示意图；

图中：1、操控箱，2、电气控制系统，3、箱板，4、控制面板，5、锁具，6、滚轮，7、侧板，8、横梁，9、通孔，10、网纱，11、箱体，21、保护壳，22、挂钩，71、管槽Ⅰ，72、管槽Ⅱ，81、支架，82、滑轮，83、滑块。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚明了，下面通过附图中及实施例，对本发明进行进一步详细说明。但是应该理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限制本发明的范围。

如图1至图6所示，一种无线遥控脱钩器操控箱结构，本结构是由操控箱1和电气控制系统2组成，电气控制系统2安装操控箱1内部，所述的操控箱1是由箱板3、控制面板4、锁具5、滚轮6、侧板7、横梁8、通孔9、网纱10和箱体11组成，控制面板4安装在箱体11上表面，箱体11的正面由合页连接两个箱板3，箱板3表面固定安装锁具5，四个滚轮6固定安装在箱体11底面，箱体11两侧面各安装一个侧板7，至少两根的横梁8安装在箱体11内部，箱体11背面开有通孔9，通孔9表面粘贴一层网纱10，能防止灰尘进入到箱体11，电气控制系统2是由控制器、传感器、无线模块、报警器和电源组成，电源连接控制器，控制器连接传感器，传感器连接无线模块，无线模块连接报警器，报警器连接脱钩器，控制器发送端为手持端或位于控制台上，操作者通过发送端发送命令，控制器接收端位于脱钩器内部，其接受控制端指令，通过无线模块驱动推杆执行指令，同时读取传感器状态并以433MHZ频率无线回传给控制端，当脱钩时，控制器向报警器发出报警命令，通过语音报警的方式告知正在进行脱钩操作。

所述的侧板7表面开有管槽Ⅰ71和管槽Ⅱ72,横梁8在管槽Ⅰ71移动，根据实际需要将横梁8移动到管槽Ⅱ72内，使箱体11内的空间更加实用。

所述的电气控制系统2包裹保护壳21，保护壳21固定安装两个挂钩22，通过挂钩22将保护壳21挂在横梁8上，可以有效的防止保护壳21因为晃动而掉落，使电气控制系统2的元器件出现损坏，影响电气控制系统2的使用寿命。

所述的横梁8是由支架81、滑轮82和滑块83组成，支架81两端各安装一个滑轮82，至少两个的滑块83安装在支架81上，所述的滑块83表面上开有圆形通孔了，工作人员将挂钩22穿在滑块83上，保证了保护壳21的稳定，也可以通过滑块83在横梁8上移动，方便工作人员观察电气控制系统2的工作情况，在出现问题时可以第一时间进行解决。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换或改进等，均应包含在本发明的保护范围之内。
