一种带语音控制浴缸的控制系统的制作方法

本发明涉及一种浴缸，具体而言，涉及一种带语音控制浴缸的控制系统。

背景技术：

现有技术中，随着生活水平的提高和科技的进步，人们对日常生活所需的设备舒适性要求越来越高。现有的浴缸作为洗浴用品，几乎为家家户户以及酒店住宿等场所必须，现有技术中虽然存在自动控制的智能浴缸，但是，现有技术中的浴缸在使用过程中，一般需要手动按键控制，操作时需要擦干手才可以按键，比较复杂麻烦。

技术实现要素：

本发明旨在至少在一定程度上解决相关技术中的上述技术问题之一。为此，本发明提出一种带语音控制浴缸的控制系统，可通过语音控制浴缸的运作，操作简单快捷。

为实现上述目的，本发明的技术方案如下：

一种带语音控制浴缸的控制系统，包括浴缸本体，还包括主控制箱，主控制箱设置有用于处理语音或无线网络信号的语音交互wifi模块，以及与语音交互wifi模块连接的、用于收集语音信号的语音接收器，浴缸本体还设置有与语音接收器相连接的、用于手动操作的控制面板，主控制箱连接有电源。

根据上述技术方案进行进一步的改进，主控制箱设置有多个接口，并分别与设置于浴缸本体上的恒温装置、水底灯、臭氧消毒装置、气泡泵、音频输出器、水位感应器、排水泵、按摩泵电连接，控制面板上设置有用于显示浴缸使用状态的显示屏、用于切换语音控制和人工控制的切换键，以及用于手动控制的按键。

根据上述技术方案进行进一步的改进，音频输出器包括扩音器。

根据上述技术方案进行进一步的改进，语音接收器包括麦克风。

根据上述技术方案进行进一步的改进，电源连接有用于开合电源电路的电源开关。

本发明的有益效果是：本发明通过设置主控制箱和控制面板，在主控系统和控制面板上分别设置相连接的语音交互wifi模块和语音接收器，可通过语音进行对浴缸使用状态的控制，避免了手动按键所带来的需要擦干手才能进行操作的难题，减少不必要的操作，并且结构简单紧凑，操作方便快捷，具有较高的适用性。

附图说明

以下结合附图和实例作进一步说明。

图1是本发明的结构示意图。

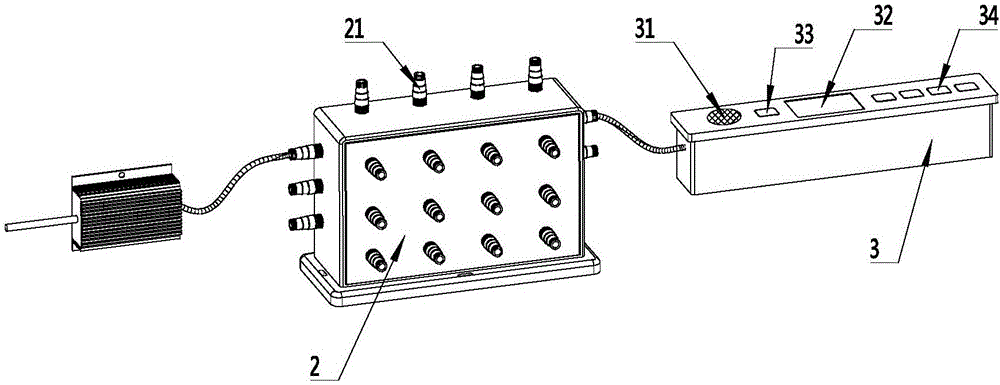

图2是本发明中的主控制箱和控制面板的结构示意图。

具体实施方式

下面详细描述本发明的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本发明，而不能理解为对本发明的限制。

参照图1和图2，一种带语音控制浴缸的控制系统，包括浴缸本体1，还包括主控制箱2，主控制箱2设置有用于处理语音或无线网络信号的语音交互wifi模块，以及与语音交互wifi模块连接的、用于收集语音信号的语音接收器31，本发明中的语音接收器31设置为防水麦克风，浴缸本体1还设置有与语音接收器31相连接的、用于手动操作的控制面板3，主控制箱2连接有电源。主控制箱2设置有多个接口21，并分别与设置于浴缸本体1上的恒温装置11、水底灯12、臭氧消毒装置13、气泡泵14、音频输出器15、水位感应器16、排水泵17、按摩泵18电连接，控制面板3上设置有用于显示浴缸使用状态的显示屏32、用于切换语音控制和人工控制的切换键33，以及用于手动控制的按键34。

使用时，按下控制面板3上的电源开关键，控制系统启动，手动控制模式时，语音控制功能关闭，显示屏32上显示的内容有：气泡泵14开启、水底灯12开启、按摩泵18开启、消毒装置开启、排水泵17开启。通过控制面板3上设置的按键34来选取所想要开启关闭的装置，当按下切换键33，则控制系统由人工控制切换到语音控制模式，通过控制面板3上的防水麦克风进行采集声音，再传送到主控制箱2上的语音交互WiFi模块处理相应的信号，控制浴缸的对应功能。通过语音交互WiFi模块，可以随时随地用手机APP远程控制浴缸达到最佳节能效果，包括保养信息、用电记录、用水记录，解决了用户在使用浴缸时需要用手动按按键34的麻烦，用户可通过语音命令直接操控浴缸的相应功能，如：“水温设定55度”“播放音乐”“现在水温是多少度”等等，可实时语音反馈给你操作后的动作，如：“主人！现在水温是55度！”“主人！现在为你播放音乐”，完全脱离手动控键，实现轻松操控浴缸。

另外，为了提高使用的安全性，本发明的电源连接有用于开合电源电路的电源开关。
