一种可均匀散热的计算机主机箱的制作方法

本实用新型属于均匀散热结构技术领域，具体涉及一种可均匀散热的计算机主机箱。

背景技术：

众所周知，电脑CPU在温度过高时会给计算机带来一定的伤害，由于运行时本身温度会升高，如果不及时有效地散热，到一定程度后轻则效率下降，重则设备烧坏，这种情况下，多采用散热器辅助设备散热，散热器一般由散热结构及其他辅助结构组成，现有技术中，散热结构中的散热片不能很好地利用空间，导致散热器的散热面积较小，散热效率较低，而且当散热片面积较大时，由于散热结构周围的环境不同，比如散热结构一边有散热装置，而另一边没有散热装置，会造成散热片散热不均匀的问题。为此，我们提出一种可均匀散热的计算机主机箱，以解决上述背景技术中提到的问题。

技术实现要素：

本实用新型的目的在于提供一种可均匀散热的计算机主机箱，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可均匀散热的计算机主机箱，包括箱体，所述箱体的正面设有散热扇，所述箱体背面设有与散热扇相对的散热窗，所述散热窗上设有保护网，所述箱体内部设有均匀散热架，所述均匀散热架上底面和下底面均设有横向散热片，所述横向散热片上设有第一纵向散热片，所述横向散热片上设有第一散热管，所述均匀散热架的两侧设有垂直散热片，所述垂直散热片上设有第二纵向散热片，所述垂直散热片上设有第二散热管。

优选的，所述第一纵向散热片与第一散热管交叉等距离固定设置在横向散热片上。

优选的，所述第二散热管设置在第二纵向散热片之间。

优选的，所述横向散热片之间通过垂直散热片固定连接。

优选的，所述散热扇至少设有四组，且均匀的设置在箱体的正面上。

本实用新型的技术效果和优点：该可均匀散热的计算机主机箱，通过在箱体上设有四组散热扇和散热窗，该结构可以加速箱体内部的热空气均匀的流通，提高散热效率的同时做到均匀散热；通过在均匀散热架上设有等距离的横向散热片、第一纵向散热片、第二纵向散热片和垂直散热片，该组合结构将散热片均匀的排布在箱体的四周，增加了散热片的两侧空间，不仅使箱体内部散热面积大，且做到各层面的散热，散热均匀。

附图说明

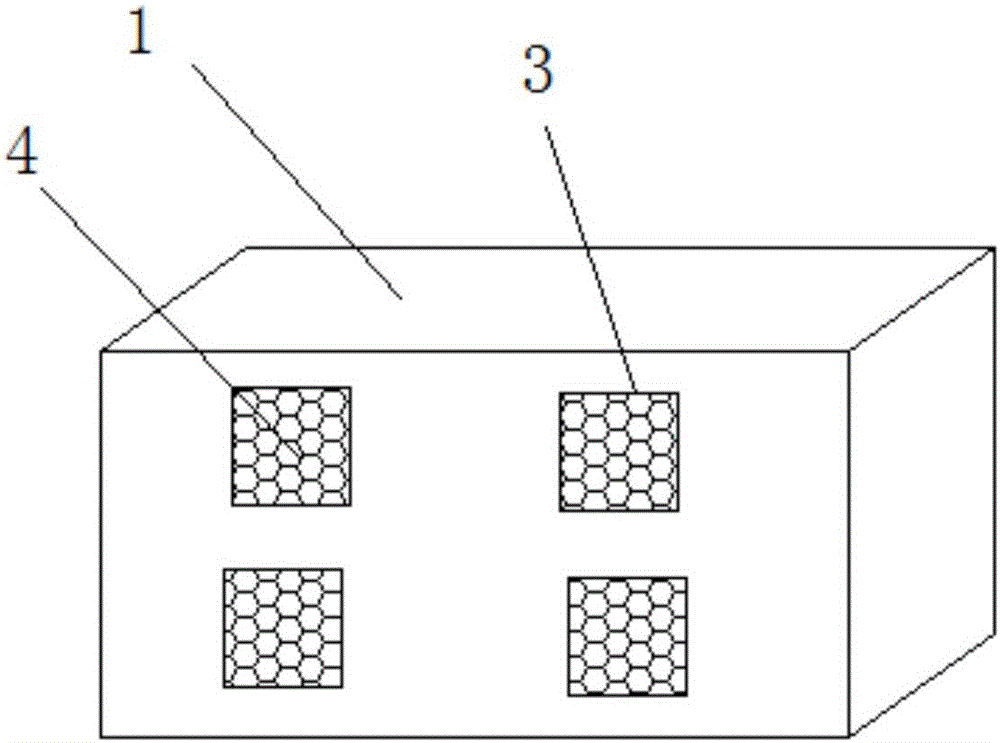

图1为本实用新型的正面结构示意图；

图2为本实用新型的背面结构示意图；

图3为本实用新型均匀散热架的结构示意图。

图中：1箱体、2散热扇、3散热窗、4保护网、5均匀散热架、6横向散热片、7第一纵向散热片、8第一散热管、9垂直散热片、10第二纵向散热片、11第二散热管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供的一种技术方案：一种可均匀散热的计算机主机箱，包括箱体1，所述箱体1的正面设有散热扇2，所述箱体1背面设有与散热扇2相对的散热窗3，所述散热窗3上设有保护网4，所述箱体1内部设有均匀散热架5，所述均匀散热架5上底面和下底面均设有横向散热片6，所述横向散热片6上设有第一纵向散热片7，所述横向散热片6上设有第一散热管8，所述均匀散热架5的两侧设有垂直散热片9，所述垂直散热片9上设有第二纵向散热片10，所述垂直散热片9上设有第二散热管11，所述第一纵向散热片7与第一散热管8交叉等距离固定设置在横向散热片6上，所述第二散热管11设置在第二纵向散热片10之间，所述横向散热片6之间通过垂直散热片9固定连接，所述散热扇2至少设有四组，且均匀的设置在箱体1的正面上。

该可均匀散热的计算机主机箱，通过在箱体1上设有四组散热扇2和散热窗3，该结构可以加速箱体1内部的热空气均匀的流通，提高散热效率的同时做到均匀散热；通过在均匀散热架5上设有等距离的横向散热片6、第一纵向散热片7、第二纵向散热片10和垂直散热片9，该组合结构将散热片均匀的排布在箱体1的四周，增加了散热片的两侧空间，不仅使箱体1内部散热面积大，且做到各层面的散热，散热均匀；本实用新型结构简单，散热效果均匀，使用方便。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
