一种应用于物联网的智能锁具的制作方法

本实用新型涉及的是锁具技术领域，具体涉及一种应用于物联网的智能锁具。

背景技术：

在现有光交箱的结构中，控制器与锁具是相对独立的两个部件，如图1，为现有技术的结构示意图，控制器3位于光交箱内部，而锁具1安装在光交箱门2上，控制器3与安装在光交箱门2上的角度开关4连接，控制器3与后台服务器5通信，还与通过USB授权设备7授权的智能钥匙6连接，光交箱通过控制器3内部的芯片、信号发射器及传感器等可以实现对柜门开关状态、震动、倾斜、温度异常、水浸等状态的实时监控，但由于大多数时间柜门处于关闭状态，对于光交箱内部发射器传出的信号的接收不稳定，从而导致控制上的缺陷。

为了解决上述问题，设计一种新型的应用于物联网的智能锁具还是很有必要的。

技术实现要素：

针对现有技术上存在的不足，本实用新型目的是在于提供一种应用于物联网的智能锁具，结构简单，设计合理，保证信号传输的稳定，使用方便，便于控制，利于安装维护，实用性强，应用范围广阔，易于推广使用。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种应用于物联网的智能锁具，包括将锁与控制器集成一体的智能锁、智能钥匙、服务器和角度开关，控制器内部的信号发射器集成安装于智能锁中，智能锁与智能钥匙相配合，智能钥匙与智能锁中的控制器连接，智能锁中的控制器与服务器通信连接，智能锁中的控制器还与安装在光交箱门上的角度开关连接，所述的智能钥匙可以是身体部位识别钥匙、身体动作特征识别钥匙、语音识别钥匙、RFID电子标签识别钥匙和手机识别钥匙等特征的智能钥匙；所述的智能钥匙可以是身体部位识别钥匙、身体动作特征识别钥匙、语音识别钥匙、RFID电子标签识别钥匙和手机识别钥匙等特征的智能钥匙。

作为优选，所述的智能钥匙与智能锁中的控制器之间通过WIFI、Zigbee、RFID、蓝牙中的一种或二种以上进行连接。

作为优选，所述的智能锁通过Internet网络与服务器连接。

本实用新型的有益效果：(1)信号传输不会受阻，便于控制，接收更稳定；

(2)通过集成，缩小体积，安装更为便捷，减少安装和维护的工作量；

(3)降低日常运行成本，锁具的使用范围和适用范围更加广阔。

附图说明

下面结合附图和具体实施方式来详细说明本实用新型；

图1为背景技术的结构示意图；

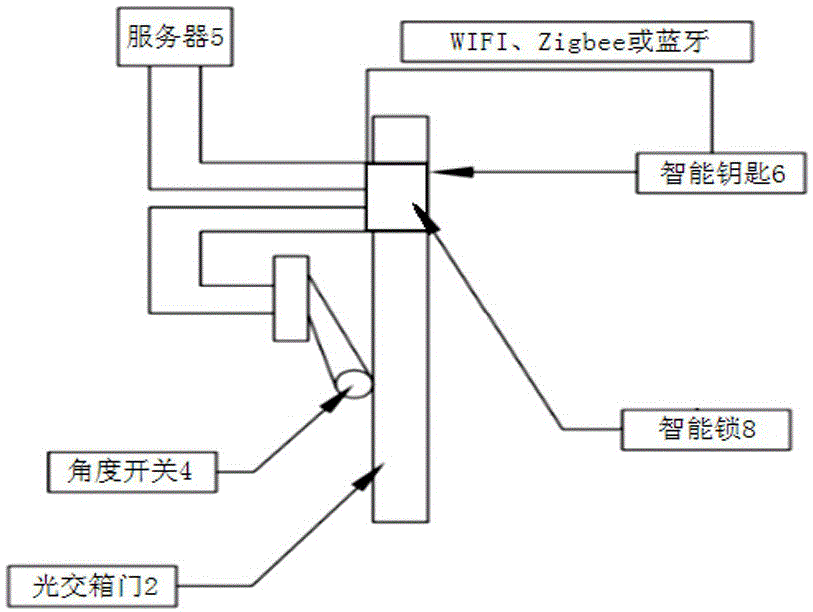

图2为本实用新型的结构示意图。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

参照图2，本具体实施方式采用以下技术方案：一种应用于物联网的智能锁具，包括将锁与控制器集成一体的智能锁8、智能钥匙6、服务器5和角度开关4，控制器内部的信号发射器集成安装于智能锁8中，智能锁8与智能钥匙6相配合，智能钥匙6与智能锁8中的控制器连接，智能锁8中的控制器与服务器5通信连接，智能锁8中的控制器还与安装在光交箱门2上的角度开关4连接；所述的智能钥匙可以是身体部位识别钥匙、身体动作特征识别钥匙、语音识别钥匙、RFID电子标签识别钥匙和手机识别钥匙等特征的智能钥匙。

值得注意的是，所述的智能钥匙6与智能锁8中的控制器之间通过WIFI、Zigbee、RFID、蓝牙中的一种或二种以上进行连接，智能锁8通过Internet网络与服务器5连接。

本具体实施方式将置于控制器内部的信号发射器集成到智能锁8的锁具结构中，并与外界相通的发射源，这样信号的传输就不会受阻，有效解决现有技术信号传输不稳定的问题，且将原有结构控制器和锁具分别两次安装的结构合并一次安装，只安装智能锁8即可，大大减少了安装和维护的工作量。

本具体实施方式当光交箱处于寒冷状态下工作，为保证元器件的正常工作，必须将其温度控制在一定范围内，本技术通过集成，缩小芯片的体积，这不但使得锁具变得轻巧，而且安装更为便捷，同时降低了温度控制而产生的成本。

本具体实施方式不仅仅局限于光交箱中使用，例如光分配箱、机房中的箱体设备、配电箱、配电柜、高压开关柜、电力箱变、电表箱、照明箱、动力柜、电力计量箱、集装箱、物流车箱等等，均可以使用此锁具，进一步拓展了产品的使用范围和适用范围，实用稳定，可靠性高，具有广阔的市场应用前景。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
