一种计算机硬盘的制作方法

本实用新型属于计算机内部配件技术领域，尤其涉及一种计算机硬盘。

背景技术：

硬盘是计算机的主要配件之一，用于存储数据的精密器件，肩负着存储数据的重任，因此也就决定了硬盘是电脑中最忙碌的硬件之一。但传统硬盘却一直采用的是机械式工作方式，硬盘内的碟片旋转和磁头控制全部由电机控制，而这也就直接导致了硬盘工作时会产生大量热量，硬盘长时间工作在高温下工作也会降低硬盘寿命，还会加重机箱风道的负担，同时在计算机的搬运过程中，硬盘很容易受到震荡而损坏，硬盘一旦损坏，数据便很难恢复，给工作和学习带来极大的不便。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种计算机硬盘，通过弹簧和橡胶气囊的缓冲，使本实用新型整体具有一定的减振效果，一级转轴、二级转轴、三级转轴、四级转轴同步转动，可带动扇叶转动，散热无死角，效率更高，通气孔内交错设有向外倾斜的挡片，在不影响散热的情况下，可起到防尘、防水的效果。

本实用新型解决其技术问题是采取以下技术方案实现的：

一种计算机硬盘，包括：外壳、硬盘、转轴；

外壳，其为中空的壳体，其左侧面设置有线路接口，其右侧面设置有紧固螺钉，在所述外壳的表面设有多个通气孔，所述外壳上端内侧黏连有橡胶气囊，所述外壳下端内侧设有至少一个支架，所述支架上端通过弹簧与压板相连；

硬盘，其设于橡胶气囊与压板之间，且其左侧与所述线路接口连接，其右侧与所述紧固螺钉连接；

转轴，其包括一级转轴、二级转轴、三级转轴、四级转轴，所述一级转轴、二级转轴分别位于支架的左、右方，所述三级转轴、四级转轴分别位于支架的前、后方，所述一级转轴、二级转轴所在平面位于三级转轴、四级转轴所在平面的上方，所述一级转轴、二级转轴、三级转轴、四级转轴分别通过轴承与外壳内壁转动连接，所述一级转轴上前、后两侧分别设有一级锥齿轮、二级锥齿轮，所述四级转轴上左、右两侧分别设有三级锥齿轮、四级锥齿轮，所述二级锥齿轮与三级锥齿轮相啮合，所述二级转轴上设有与四级锥齿轮相啮合的五级锥齿轮，所述三级转轴上设有与一级锥齿轮相啮合的六级锥齿轮，所述一级转轴、二级转轴、三级转轴、四级转轴上分别均匀设有扇叶，所述一级转轴通过电机驱动。

进一步的，所述电机设于所述外壳下端内侧，所述电机的电机轴上设有一级齿轮，所述一级转轴上设有与所述一级齿轮相啮合的二级齿轮。

进一步的，所述通气孔内交错设有向外倾斜的挡片。

本实用新型的优点和积极效果是：本实用新型通过弹簧和橡胶气囊的缓冲，使本实用新型整体具有一定的减振效果，一级转轴、二级转轴、三级转轴、四级转轴同步转动，可带动扇叶转动，散热无死角，效率更高，通气孔内交错设有向外倾斜的挡片，在不影响散热的情况下，可起到防尘、防水的效果。

附图说明

以下将结合附图和实施例来对本实用新型的技术方案作进一步的详细描述，但是应当知道，这些附图仅是为解释目的而设计的，因此不作为本实用新型范围的限定。此外，除非特别指出，这些附图仅意在概念性地说明此处描述的结构构造，而不必要依比例进行绘制。

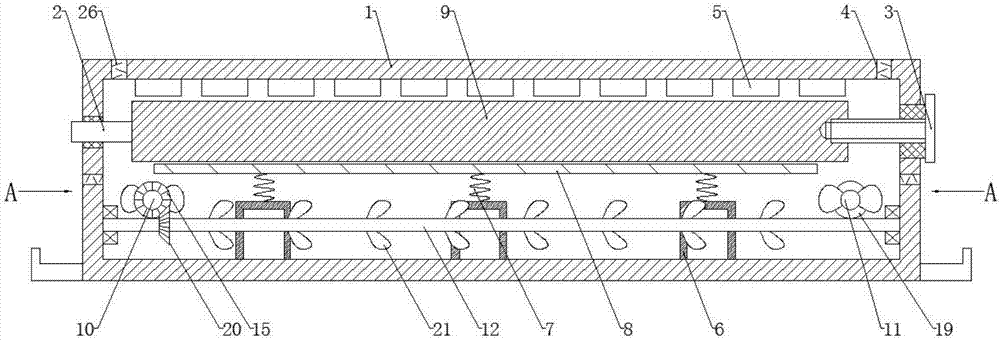

图1是本实用新型结构示意图；

图2是图1沿A-A俯视图。

图中：1.外壳、2.线路接口、3.紧固螺钉、4.通气孔、5.橡胶气囊、6.支架、7.弹簧、8.压板、9.硬盘、10.一级转轴、11.二级转轴、12.三级转轴、13.四级转轴、14.轴承、15.一级锥齿轮、16.二级锥齿轮、17.三级锥齿轮、18.四级锥齿轮、19.五级锥齿轮、20.六级锥齿轮、21.扇叶、22.电机、23.一级齿轮、24.皮带、25.二级齿轮、26.挡片。

具体实施方式

首先，需要说明的是，以下将以示例方式来具体说明本实用新型的具体结构、特点和优点等，然而所有的描述仅是用来进行说明的，而不应将其理解为对本实用新型形成任何限制。此外，在本文所提及各实施例中予以描述或隐含的任意单个技术特征，或者被显示或隐含在各附图中的任意单个技术特征，仍然可在这些技术特征(或其等同物)之间继续进行任意组合或删减，从而获得可能未在本文中直接提及的本实用新型的更多其他实施例。另外，为了简化图面起见，相同或相类似的技术特征在同一附图中可能仅在一处进行标示。

将理解，当据称将部件“连接”到另一个部件时，它可以直接连接到另一个部件或可以存在中间部件。相反，当据称将部件“直接连接”到另一个部件时，则表示不存在中间部件。

图1是本实用新型结构示意图；图2是图1沿A-A俯视图，下面就结合图1和图2来具体说明本实用新型。

如图1-2所示，一种计算机硬盘，包括：外壳1、硬盘9、转轴；外壳1，其为中空的壳体，其左侧面设置有线路接口2，其右侧面设置有紧固螺钉3，在所述外壳1的表面设有多个通气孔4，所述外壳1上端内侧黏连有橡胶气囊5，所述外壳1下端内侧设有至少一个支架6，所述支架6上端通过弹簧7与压板8相连；硬盘9，其设于橡胶气囊5与压板8之间，且其左侧与所述线路接口2连接，其右侧与所述紧固螺钉3连接；转轴，其包括一级转轴10、二级转轴11、三级转轴12、四级转轴13，所述一级转轴10、二级转轴11分别位于支架6的左、右方，所述三级转轴12、四级转轴13分别位于支架6的前、后方，所述一级转轴10、二级转轴11所在平面位于三级转轴12、四级转轴13所在平面的上方，所述一级转轴10、二级转轴11、三级转轴12、四级转轴13分别通过轴承14与外壳1内壁转动连接，所述一级转轴10上前、后两侧分别设有一级锥齿轮15、二级锥齿轮16，所述四级转轴13上左、右两侧分别设有三级锥齿轮17、四级锥齿轮18，所述二级锥齿轮16与三级锥齿轮17相啮合，所述二级转轴11上设有与四级锥齿轮18相啮合的五级锥齿轮19，所述三级转轴12上设有与一级锥齿轮15相啮合的六级锥齿轮20，所述一级转轴10、二级转轴11、三级转轴12、四级转轴13上分别均匀设有扇叶21，所述一级转轴10通过电机22驱动。

所述电机22设于所述外壳1下端内侧，所述电机22的电机轴上设有一级齿轮23，所述一级转轴10上设有与所述一级齿轮23通过皮带24相连的的二级齿轮25。

所述通气孔4内交错设有向外倾斜的挡片26。

工作原理：硬盘9设于橡胶气囊5与压板8之间，起到固定硬盘9的作用，压板8下方通过弹簧7连在支架6上，可对硬盘9起到减震、支撑作用，开启电机22，一级转轴10随之转动，一级锥齿轮15与六级锥齿轮20相啮合、二级锥齿轮16与三级锥齿轮17相啮合，使得三级转轴12、四级转轴13随之转动，四级锥齿轮18与五级锥齿轮19相啮合，二级转轴11随之转动，一级转轴10、二级转轴11、三级转轴12、四级转轴13上均设有扇叶21，扇叶21起到降温的作用，降温效率更高，通气孔4内交错设有向外倾斜的挡片26，在不影响散热的情况下，可起到防尘、防水的效果。

以上实施例对本实用新型进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
