一种智能防盗电缆的制作方法

本发明涉及电缆技术领域，具体涉及一种智能防盗电缆。

背景技术：

高压电缆是电力电缆的一种，也是电力运输系统中不可或缺的设施。高压电缆的导体部分大多由铜制成，使得高压电缆可承受较大的通电的电流，所以，高压电缆多用于电力传输的主干道。但是高压电缆经济价值较高，经常容易出现电缆被盗，偷盗电缆的事故频发。

技术实现要素：

本发明的目的在于针对现有技术中的不足，而提供一种智能防盗电缆，该智能防盗电缆能够实现对电缆进行监控，进而能够防止电缆被盗。

本发明的目的通过以下技术方案实现：

提供一种智能防盗电缆，所述电缆为依次连接的分段电缆，每一段所述电缆均包括由外至内依次设置的外护套层、钢带铠装层、内护套层以及导体，所述导体和内护套层之间设有填充物，所述填充物采用丙烯酸聚合物制成，所述钢带铠装层由多个环形布置的橡胶垫块围成，所述导体的数量为三个，每一所述导体外均设置有由内至外依次排列的内屏蔽层、绝缘层、外屏蔽层、铜带屏蔽层以及光纤单元保护层，所述光纤单元保护层中设有光纤；

相邻的两段电缆之间通过接头连接，每一所述接头均连接服务器，所述服务器包括灯光报警装置、电子地图显示、线路、通信模块和设备id，其中灯光报警装置则用于实现灯光预警，电子地图显示可以显示预警信息出现的位置和线路；设备id能够在服务器中标定被监测电缆的走线位置以及监测该电缆的接头的位置并在电子地图显示中显示出来，每一接头在服务器中具有一个设备id号，服务器能够建立接头和被监测电缆的管理台账；

所述接头内置有控制模块，电子地图也能够用于显示各控制模块和被监测电缆线路的位置，所述控制模块包括光纤收发模块、gprs模块和gps模块，光纤收发模块则用于收发光纤信号，gprs模块用于实现与服务器的通信，gps模块用于显示当前接头的位置，线路用于对被监测电力电缆和控制模块进行台账管理，而通信模块则用于实现与各控制模块的通信；

光纤收发模块包括光纤接收模块和光纤发送模块，每相邻两个接头中其中一个接头上设有光纤发送模块，另一接头上设有光纤接收模块，所述光纤发送模块包括数据编码器、调制器、第一放大器和第一变压器，数据编码器的信号输出端连接调制器的信号输入端，调制器的信号输出端连接第一放大器的信号输入端，第一放大器的信号输出端连接第一变压器，第一变压器连接电缆；

光纤接收模块包括第二变压器、第二放大器、数据解码器和与服务器连接的报警装置，第二变压器连接电缆，第二变压器连接第二放大器的信号输入端，第二放大器的信号输出端连接数据解码器的信号输入端，数据解码器的信号输出端连接报警装置的信号输入端，当所述报警装置接收到数据解码器发送过来的报警信号时，所述报警装置能够将该报警信号发送至服务器内。

其中，所述报警装置为蜂鸣器或者光电警报器。

本发明的有益效果如下：

1、通过电缆的光纤给光纤发送模块供电，当电缆线路设备丢失时，电缆的光纤断开从而导致光纤发送模块不能启动，光纤接收模块的数据解码器接收不到解码信号，则向报警装置发送报警信号，给予偷盗者警示作用的同时也提醒电缆维护人员，能够防止偷盗者对电缆进行偷盗；

2、服务器包括电子地图显示与设备id，设备id能够在服务器中标定被监测电缆的走线位置以及监测该电缆的接头的位置并在电子地图显示中显示出来，且每一接头在服务器中均具有一个设备id号，并且设备id能够在服务器中标定被检测电缆的走线位置并在电子地图显示中显示出现，服务器中能够直观的看到该发生故障的接头在电子地图中显示中的位置，维修人员能够知道该故障点的大概位置，并根据每一接头的控制模块中的gps模块，维修人员能够很快的定位到具体的故障电缆的位置，实现快速维修，利用服务器建立接头与被检测电缆之间的管理台账，实现了电缆的可视化；

3、多个环形布置的橡胶垫块对电缆起到了缓冲作用。

附图说明

利用附图对本发明作进一步说明，但附图中的实施例不构成对本发明的任何限制，对于本领域的普通技术人员，在不付出创造性劳动的前提下，还可以根据以下附图获得其它的附图。

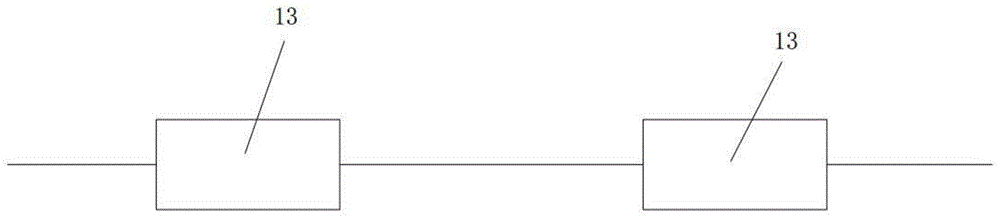

图1为本发明的可视化智能电缆的接头与电缆的结构示意图。

图2为本发明的可视化智能电缆的控制模块、服务器与电缆之间的连接图。

图3为本发明的可视化智能电缆的横截面图。

图1至图3中包括：

外护套层1，钢带铠装层2，内护套层3，导体4，填充物5，内屏蔽层7，绝缘层8，外屏蔽层9，铜带屏蔽层10，光纤单元保护层11，光纤12，接头13。

具体实施方式

结合以下实施例对本发明作进一步描述。

本发明的一种可视化智能电缆的具体实施方式，如图1-图3所示，所述电缆为依次连接的分段电缆，每一段所述电缆均包括由外至内依次设置的外护套层1、钢带铠装层2、内护套层3以及导体4，所述导体4和内护套层3之间设有填充物5，所述填充物5采用丙烯酸聚合物制成，所述钢带铠装层2由多个环形布置的橡胶垫块围成，橡胶垫块对电缆起到了缓冲作用，橡胶垫块与内护套层3的内壁、外护套层1的内壁均固定连接。

所述导体4的数量为三个，每一所述导体4外均设置有由内至外依次排列的内屏蔽层7、绝缘层8、外屏蔽层9、铜带屏蔽层10以及光纤单元保护层11，所述光纤单元保护层11中设有光纤12；

相邻的两段电缆之间通过接头13连接，每一所述接头13均连接服务器，所述服务器包括灯光报警装置、电子地图显示、线路、通信模块和设备id，其中灯光报警装置则用于实现灯光预警，电子地图显示可以显示预警信息出现的位置和线路，线路与控制模块管理用于对被监测电力电缆和控制模块进行台账管理，而通信模块则用于实现与各控制模块的通信；设备id能够在服务器中标定被监测电缆的走线位置以及监测该电缆的接头13的位置并在电子地图显示中显示出来，每一接头13在服务器中均具有一个设备id号，服务器能够建立接头13和被监测电缆的管理台账。

所述接头13内置有控制模块，电子地图也能够用于显示各控制模块和被监测电缆线路的位置，所述控制模块包括光纤12收发模块、gprs模和gps模块，光纤12收发模块则用于收发光纤12信号，gprs模块用于实现与服务器的通信，gps模块用于显示当前接头13的位置。

当电缆出现故障时，控制模块检测后则将这一故障信息发送给服务器的灯光报警装置，用于提醒人们电缆出现了故障，由于每一接头13在服务器中均具有一个设备id号，并且设备id能够在服务器中标定被检测电缆的走线位置并在电子地图显示中显示出现，服务器中能够直观的看到该发生故障的接头13在电子地图中显示中的位置，维修人员能够知道该故障点的大概位置，并根据每一接头13的控制模块中的gps模块，维修人员能够很快的定位到具体的故障电缆的位置，实现快速维修，利用服务器建立接头13与被检测电缆之间的管理台账，实现了电缆的可视化。

光纤收发模块包括光纤接收模块和光纤发送模块，相邻两个接头中其中一个接头上设有光纤发送模块，另一接头上设有光纤接收模块，所述光纤发送模块包括数据编码器、调制器、第一放大器和第一变压器，数据编码器的信号输出端连接调制器的信号输入端，调制器的信号输出端连接第一放大器的信号输入端，第一放大器的信号输出端连接第一变压器，第一变压器连接电缆；

光纤接收模块包括第二变压器、第二放大器、数据解码器和与服务器连接的报警装置，第二变压器连接电缆，第二变压器连接第二放大器的信号输入端，第二放大器的信号输出端连接数据解码器的信号输入端，数据解码器的信号输出端连接报警装置的信号输入端，当所述报警装置接收到数据解码器发送过来的报警信号时，所述报警装置能够将该报警信号发送至服务器内。通过电缆的光纤给光纤发送模块供电，当电缆线路设备丢失时，电缆的光纤断开从而导致光纤发送模块不能启动，光纤接收模块的数据解码器接收不到解码信号，则向报警装置发送报警信号，给予偷盗者警示作用的同时也提醒电缆维护人员，能够防止偷盗者对电缆进行偷盗。

最后应当说明的是，以上实施例仅用以说明本发明的技术方案，而非对本发明保护范围的限制，尽管参照较佳实施例对本发明作了详细地说明，本领域的普通技术人员应当理解，可以对本发明的技术方案进行修改或者等同替换，而不脱离本发明技术方案的实质和范围。
