影像调整方法、影像调整系统及非暂态电脑可读取记录媒体与流程

本发明涉及一种影像调整方法、影像调整系统及非暂态电脑可读取记录媒体，且特别是涉及一种可应用于透明显示装置的影像调整方法、影像调整系统及非暂态电脑可读取记录媒体。

背景技术：

在现今技术中，透明显示装置已被广泛地应用至各式透明橱窗或其它设备上。透明显示装置是采用环境光线做为光源。由于环境光线的强度相较于其它光源(例如：背光光源)通常较弱，因此透明显示装置上所显示的影像的品质通常较差。

技术实现要素：

本发明的目的在于提供一种影像调整方法、影像调整系统及非暂态电脑可读取记录媒体，以改善背景技术的问题。

本发明内容的一实施例是关于一种影像调整方法，其用以调整透明显示装置上的原始影像。影像调整方法包含：调整原始影像的饱合度，以产生饱合度优化影像；调整相关于饱合度优化影像的第一影像的对比度，以产生对比度优化影像；调整对比度优化影像的曝光度，以产生曝光度优化影像；以及调整相关于曝光度优化影像的第二影像的锐利度，以产生输出影像。

在一实施例中，第一影像是饱合度优化影像，第二影像是曝光度优化影像。

在一实施例中，影像调整方法还包含：接收饱合度确认指令；以及依据 饱合度确认指令，调整相关于饱合度优化影像的第一影像的对比度或重新调整原始影像的饱合度。

在一实施例中，影像调整方法还包含：接收对比度确认指令；以及依据对比度确认指令，调整对比度优化影像的曝光度或重新调整饱合度优化影像的对比度。

在一实施例中，影像调整方法还包含：接收曝光度确认指令；以及依据曝光度确认指令，调整相关于曝光度优化影像的第二影像的锐利度或重新调整对比度优化影像的曝光度。

在一实施例中，影像调整方法还包含：接收锐利度确认指令；以及依据锐利度确认指令，产生输出影像或重新调整曝光度优化影像的锐利度。

在一实施例中，影像调整方法还包含：调整饱合度优化影像的伽玛值，以产生伽玛值优化影像，伽玛值优化影像是第一影像。

在一实施例中，影像调整方法还包含：接收伽玛值确认指令；以及依据伽玛值确认指令，调整伽玛值优化影像的对比度或重新调整饱合度优化影像的伽玛值。

在一实施例中，影像调整方法还包含：调整曝光度优化影像的亮度，以产生亮度优化影像，亮度优化影像是第二影像。

在一实施例中，影像调整方法还包含：接收亮度确认指令；以及依据亮度确认指令，调整亮度优化影像的锐利度或重新调整曝光度优化影像的亮度。

本发明内容的另一实施例是关于一种影像调整系统，其用以调整透明显示装置上的原始影像。影像调整系统包含饱合度调整模块、对比度调整模块、曝光度调整模块以及锐利度调整模块。饱合度调整模块用以调整原始影像的饱合度，以产生饱合度优化影像。对比度调整模块用以调整相关于饱合度优化影像的第一影像的对比度，以产生对比度优化影像。曝光度调整模块用以调整对比度优化影像的曝光度，以产生曝光度优化影像。锐利度调整模块用以调整相关于曝光度优化影像的第二影像的锐利度，以产生输出影像。

在一实施例中，第一影像是饱合度优化影像，第二影像是曝光度优化影像。

在一实施例中，影像调整系统是以固件实现。

在一实施例中，影像调整系统还包含伽玛值调整模块。伽玛值调整模块用以调整饱合度优化影像的伽玛值，以产生伽玛值优化影像。第一影像是伽玛值优化影像。

在一实施例中，影像调整系统还包含亮度调整模块。亮度调整模块用以调整曝光度优化影像的亮度，以产生亮度优化影像。第二影像是亮度优化影像。

本发明内容的另一实施例是关于一种非暂态电脑可读取记录媒体，其储存电脑程式。电脑程式用以执行上述的影像调整方法。

综上所述，透过应用上述一实施例，依序调整透明显示装置上的影像的饱合度、对比度、曝光度及锐利度，以改善透明显示装置上的影像品质。

附图说明

为让本发明的上述和其他目的、特征、优点与实施例能更明显易懂，所附图式的说明如下：

图1是依照本发明一实施例所绘示的影像调整方法的流程图；

图2是依照本发明一实施例所绘示的影像调整系统的示意图；

图3是依照本发明另一实施例所绘示的影像调整方法的流程图；

图4是依照本发明又一实施例所绘示的影像调整方法的流程图；

图5是依照本发明又一实施例所绘示的影像调整系统的示意图；

图6是依照本发明再一实施例所绘示的影像调整方法的流程图；以及

图7是依照本发明一实施例所绘示的透明显示装置的示意图。

具体实施方式

下文举实施例配合所附图式作详细说明，但所提供的实施例并非用以限制本发明所涵盖的范围，而结构运作的描述非用以限制其执行的顺序，任何由元件重新组合的结构，所产生具有均等功效的装置，皆为本发明所涵盖的范围。此外，图式仅以说明为目的，并未依照原尺寸作图。为使便于理解， 下述说明中相同元件将以相同的符号标示来说明。

在全篇说明书与权利要求书所使用的用词(terms)，除有特别注明外，通常具有每个用词使用在此领域中、在此发明的内容中与特殊内容中的平常意义。某些用以描述本发明的用词将于下或在此说明书的别处讨论，以提供本领域技术人员在有关本发明的描述上额外的引导。

关于本文中所使用的第一、第二、…等，并非特别指称次序或顺位的意思，也非用以限定本发明，其仅仅是为了区别以相同技术用语描述的元件或操作而已。

图1是依照本发明一实施例所绘示的影像调整方法100的流程图，影像调整方法100是用以调整透明显示装置上的原始影像。透明显示装置可应用于车用设备、军事设备、运动设备、娱乐设备、保全设备或其他设备。原始影像可以是照片或影片。如图1所示，影像调整方法100包含步骤S102至S108。

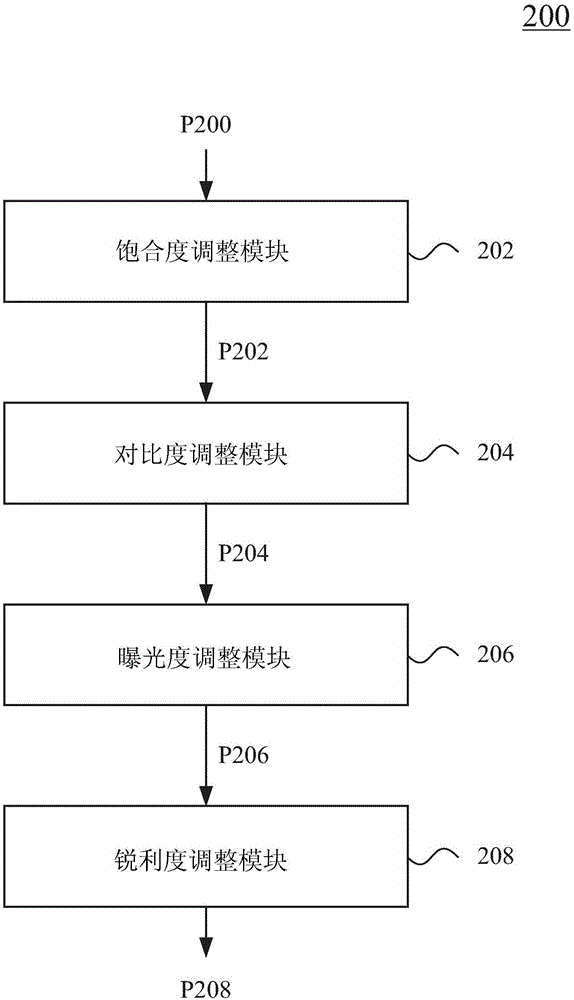

图2是依照本发明一实施例所绘示的影像调整系统200的示意图，影像调整系统200用以执行图1所示的影像调整方法100。如图2所示，影像调整系统200包含饱合度调整模块202、对比度调整模块204、曝光度调整模块206以及锐利度调整模块208。

首先，将透明显示装置上的原始影像P200输入至影像调整系统200。

如图1及图2所示，在步骤S102中，饱合度调整模块202调整原始影像P200的饱合度，以产生饱合度优化影像P202。影像的饱合度越高代表影像的鲜艳程度越高。在一些实施例中，饱合度调整模块202可提供饱合度的可调整范围，例如：-100至100。使用者可透过操作界面(如网站、图形化使用者界面等)输入该可调整范围内的特定数值以调整原始影像P200的饱合度。然而，为了优选的影像调整结果，饱合度调整模块202还可提供建议范围，例如：90至100，以向使用者建议优选的饱合度数值的范围。在一些其它实施例中，不是让使用者设定饱合度数值，而是饱合度调整模块202直接提供多 张具有不同饱合度的饱合度调整影像。该些饱合度调整影像被显示在操作界面上。使用者可在观看后选择其认为影像效果最佳的一张影像作为饱合度优化影像。

接着，在步骤S104中，对比度调整模块204调整相关于饱合度优化影像P202的第一影像的对比度，以产生对比度优化影像P204。在本实施例中，第一影像即为饱合度优化影像P202。也就是说，在步骤S104中，对比度调整模块204调整饱合度优化影像P202的对比度。影像的对比度越高代表影像的色阶越明显。在一些实施例中，对比度调整模块204可提供对比度的可调整范围，例如：-25至100。使用者可透过操作界面输入该可调整范围内的特定数值以调整饱合度优化影像P202的对比度。然而，为了优选的影像调整结果，对比度调整模块204还可提供建议范围，例如：75至100，以向使用者建议优选的对比度数值的范围。在一些其它实施例中，不是让使用者设定对比度数值，而是对比度调整模块204直接提供多张具有不同对比度的对比度调整影像。该些具有不同对比度的对比度调整影像被显示在操作界面上。使用者可在观看后选择其认为影像效果最佳的一张影像作为对比度优化影像。

接着，在步骤S106中，曝光度调整模块206调整对比度优化影像P204的曝光度，以产生曝光度优化影像P206。影像的曝光度越高代表影像的整体平面亮度较高。在一些实施例中，曝光度调整模块206可提供曝光度的可调整范围，例如：-9至9。使用者可透过操作界面输入该可调整范围内的特定数值以调整对比度优化影像P204的曝光度。然而，为了优选的影像调整结果，曝光度调整模块206还可提供建议范围，例如：1至6，以向使用者建议优选的曝光度数值的范围。在一些其它实施例中，不是让使用者设定曝光度数值，而是曝光度调整模块206直接提供多张具有不同曝光度的曝光度调整影像。该些具有不同曝光度的曝光度调整影像被显示在操作界面上。使用者可在观看后选择其认为影像效果最佳的一张影像作为曝光度优化影像。

接着，在步骤S108中，锐利度调整模块208调整相关于曝光度优化影像P206的第二影像的锐利度，以产生输出影像P208。在本实施例中，第二影像 即为曝光度优化影像P206。也就是说，在步骤S108中，锐利度调整模块208调整曝光度优化影像P206的锐利度。影像的锐利度越高代表影像中不同图层间的可分辨程度越高，影像也越清晰。在一些实施例中，锐利度调整模块208可提供锐利度的可调整范围，例如：0.1至64。使用者可透过操作界面输入该可调整范围内的特定数值以调整曝光度优化影像P206的锐利度。然而，为了优选的影像调整结果，锐利度调整模块208还可提供建议范围，例如：30至60，以向使用者建议优选的锐利度数值的范围。在一些其它实施例中，不是让使用者设定锐利度数值，而是锐利度调整模块208直接提供多张具有不同锐利度的锐利度调整影像。该些具有不同锐利度的锐利度调整影像被显示在操作界面上。使用者可在观看后选择其认为影像效果最佳的一张影像作为输出影像P208。

在上述实施例中，影像调整方法100可透过依序调整透明显示装置上影像的饱合度、对比度、曝光度以及锐利度，以改善透明显示装置上的影像的品质。

在一些实施例中，上所述的影像调整系统200中的饱合度调整模块202、对比度调整模块204、曝光度调整模块206以及锐利度调整模块208是以固件实现。相较于硬件电路，以固件实现上述该些调整模块的方式具有较大的设计弹性，且可同时兼具执行速度及精确性。

图3是依照本发明另一实施例所绘示的影像调整方法300的流程图。图3所示的影像调整方法300中的步骤S302、S304、S306、S308及S310大致上与图1所示的影像调整方法100中的步骤S102、S104、S106及S108相同。但是，影像调整方法300还包含了步骤S303、S305、S307及S309。

如图2及图3所示，在一些实施例中，影像调整方法300可还包含步骤S303。在步骤S303中，接收饱合度确认指令。举例来说，当饱合度调整模块202调整原始影像P200的饱合度之后，饱合度优化影像P202可被显示在操作界面(如网站、图形化使用者界面等)上以供使用者进行确认。若使用者认为饱合度优化影像P202的饱合度为佳，使用者可例如按下操作界面上的确认 键以继续调整饱合度优化影像P202的对比度。反之，若使用者认为饱合度优化影像P202的饱合度为不佳，使用者可例如按下操作界面上的重新调整键以重新调整原始影像P200的饱合度。透过使用者上述的操作(按下确认键或重新调整键)，影像调整系统200将会接收到饱合度确认指令(确认或重新调整)。影像调整系统200将依据此饱合度确认指令继续调整饱合度优化影像P202的对比度(步骤S304)或重新调整原始影像P200的饱合度(步骤S302)。

在一些实施例中，图3所示的影像调整方法300可还包含步骤S305。在步骤S305中，接收对比度确认指令。步骤S305相似于步骤S303。举例来说，若使用者认为对比度优化影像P204的对比度为佳，使用者可例如按下操作界面上的确认键。反之，若使用者认为对比度优化影像P204的对比度为不佳，使用者可例如按下操作界面上的重新调整键。透过使用者上述的操作(按下确认键或重新调整键)，影像调整系统200将会接收到对比度确认指令(确认或重新调整)。影像调整系统200将依据此对比度确认指令继续调整对比度优化影像P204的曝光度(步骤S306)的对比度或重新调整饱合度优化影像P202的对比度(步骤S304)。

在一些实施例中，图3所示的影像调整方法300可还包含步骤S307。在步骤S307中，接收曝光度确认指令。步骤S307相似于步骤S305。举例来说，若使用者认为曝光度优化影像P206的曝光度为佳，使用者可例如按下操作界面上的确认键。反之，若使用者认为曝光度优化影像P206的曝光度为不佳，使用者可例如按下操作界面上的重新调整键。透过使用者上述的操作(按下确认键或重新调整键)，影像调整系统200将会接收到曝光度确认指令(确认或重新调整)。影像调整系统200将依据此曝光度确认指令继续调整曝光度优化影像P206的锐利度(步骤S308)或重新调整对比度优化影像P204的曝光度(步骤S306)。

在一些实施例中，图3所示的影像调整方法300可还包含步骤S309。在步骤S309中，接收锐利度确认指令。步骤S309相似于步骤S307。举例来说，若使用者认为锐利度优化影像的锐利度为佳，使用者可例如按下操作界面上 的确认键以产生输出影像P208，输出影像P208即为锐利度优化影像。反之，若使用者认为锐利度优化影像的锐利度为不佳，使用者可例如按下操作界面上的重新调整键。由于使用者上述的操作(按下确认键或重新调整键)，影像调整系统200将会接收到锐利度确认指令(确认或重新调整)。影像调整系统200将依据此锐利度确认指令产生输出影像(步骤S310)或重新调整曝光度优化影像P206的锐利度(步骤S308)。

在上述实施例中，影像调整方法300可依据饱合度确认指令、对比度确认指令、曝光度确认指令及锐利度确认指令确认各步骤中的影像调整效果并决定是否进行下一调整步骤。如此一来，可使透明显示装置上的影像被调整至更贴近使用者所认为品质佳的影像。

图4是依照本发明又一实施例所绘示的影像调整方法400的流程图。影像调整方法400包含步骤S402、S404、S406、S408、S410及S412。图5是依照本发明又一实施例所绘示的影像调整系统500的示意图。影像调整系统500用以执行图4所示的影像调整方法400。影像调整系统500与图2所示的影像调整系统200相同的地方在于，影像调整系统500也包含饱合度调整模块502、对比度调整模块506、曝光度调整模块508及锐利度调整模块512。在一些实施例中，影像调整系统500可还包含伽玛值调整模块504。此外，在一些实施例中，影像调整系统500可还包含亮度调整模块510。

在一些实施例中，上所述的影像调整系统500中的伽玛值调整模块504以及亮度调整模块510也是以固件实现。

如图4及图5所示，在步骤S402中，饱合度调整模块502调整原始影像P500的饱合度，以产生饱合度优化影像P502。

在步骤S404中，伽玛值调整模块504调整饱合度优化影像P502的伽玛值，以产生伽玛值优化影像P504。影像的伽玛值是用以定义影像的亮度-灰阶曲线。在一些实施例中，伽玛值调整模块504可提供伽玛值的可调整范围，例如：1.0至2.5。然而，为了优选影像调整结果，伽玛值调整模块504还可 提供建议范围，例如：1.5至2.5，以向使用者建议优选的伽玛值数值的范围。

在步骤S406中，对比度调整模块506调整伽玛值优化影像P504的对比度，以产生对比度优化影像P506。

在步骤S408中，曝光度调整模块508调整对比度优化影像P506的曝光度，以产生曝光度优化影像P508。

在步骤S410中，亮度调整模块510调整曝光度优化影像P508的亮度，以产生亮度优化影像P510。影像的亮度越高代表影像的色阶越白。在一些实施例中，亮度调整模块510可提供亮度的可调整范围，例如：-25至140。然而，为了使影像调整结果优选，亮度调整模块510还可提供建议范围，例如：10至50，以向使用者建议优选的亮度数值的范围。

在步骤S412中，锐利度调整模块512调整亮度优化影像P510的锐利度，以产生输出影像P512。

在上述实施例中，影像调整方法400可透过依序调整透明显示装置上影像的饱合度、伽玛值、对比度、曝光度、亮度以及锐利度，以更有效地改善透明显示装置上的影像的品质。

图6是依照本发明再一实施例所绘示的影像调整方法600的流程图。图6所示的影像调整方法600中的步骤S602、S604、S606、S608、S610、S612及S614大致上与图4所示的影像调整方法400中的步骤S402、S404、S406、S408、S410及S412相同。但是，在一些实施例中，影像调整方法600可还包含了步骤S603、S605、S607、S609、S611或S613。

此外，图6所示的影像调整方法600相似于图3所示的影像调整方法300。如图5及图6所示，在步骤S603中，在饱合度调整模块502调整原始影像P500的饱合度之后，影像调整系统500将依据饱合度确认指令继续地调整饱合度优化影像P502的伽玛值(步骤S604)或重新调整原始影像P500的饱合度(步骤S602)。在步骤S605中，在伽玛值调整模块504调整饱合度优化影像P502的伽玛值之后，影像调整系统500将依据伽玛值确认指令继续地调整伽玛值 优化影像P504的对比度(步骤S606)或重新调整饱合度优化影像P502的伽玛值(步骤S604)。在步骤S607中，在对比度调整模块506调整伽玛值优化影像P504的对比度之后，影像调整系统500将依据对比度确认指令继续地调整对比度优化影像P506的曝光度(步骤S608)或重新调整伽玛值优化影像P504的对比度(步骤S606)。在步骤S609中，在曝光度调整模块508调整对比度优化影像P506的曝光度之后，影像调整系统500将依据曝光度确认指令继续地调整曝光度优化影像P508的亮度(步骤S610)或重新调整对比度优化影像P506的曝光度(步骤S608)。在步骤S611中，在亮度调整模块510调整曝光度优化影像P508的亮度之后，影像调整系统500将依据亮度确认指令继续地调整亮度优化影像P510的锐利度(步骤S612)或重新调整曝光度优化影像P508的亮度(步骤S610)。在步骤S613中，在锐利度调整模块512调整亮度优化影像P510的锐利度之后，影像调整系统500将依据锐利度确认指令产生输出影像P512(步骤S614)或重新调整亮度优化影像P510的锐利度(步骤S612)。

上述该些确认指令的详细实施方式可参考图3的相关段落，在此不再赘述。

在上述实施例中，影像调整方法600可依据饱合度确认指令、伽玛值确认指令、对比度确认指令、曝光度确认指令、亮度确认指令及锐利度确认指令确认各步骤中的影像调整效果并决定是否进行下一调整步骤。如此一来，可使透明显示装置上的影像被调整至更贴近使用者所认为品质佳的影像。

图7是依照本发明一实施例所绘示的透明显示装置700的示意图。如图7所示，透明显示装置700包含处理单元701、记忆单元702以及显示单元703。处理单元701与记忆单元702及显示单元703耦接。处理单元701可例如是中央处理器(central processing unit；CPU)、控制元件(control unit)、微处理器(micro processor；MCU)或其他可执行指令的硬件元件。在一些实施例中，上述的饱合度调整模块202或502、对比度调整模块204或506、曝光度调整模块206或508、锐利度调整模块208或512、伽玛值调整模块504或亮度调 整模块510可实作为程序码。此些程序码可储存于记忆单元702当中。记忆单元702可以是非暂态电脑可读取记录媒体。非暂态电脑可读取记录媒体包含只读光盘记忆体(CD-ROM)、数字多功能光盘只读记忆体(DVD-ROM)、可擦除可程式化只读记忆体(EPROM)、电子可擦除可程式化只读记忆体(EEPROM)、压缩光盘(CD)、数字多功能光盘(DVD)、快闪记忆体、磁碟或其他具有相同功能的非暂态电脑可读取记录媒体。处理单元701读取并执行记忆单元702中的此些程序码，以提供上述各模块相应的功能。而上述的原始影像P200或P500、饱合度优化影像P202或P502、对比度优化影像P204或P506、曝光度优化影像P206或P508、伽玛值优化影像P504、亮度优化影像P510或输出影像P208或P512可被显示在显示单元703上。

综上所述，透过应用上述一实施例依序调整透明显示装置上的影像的饱合度、对比度、曝光度及锐利度，以改善透明显示装置上的影像品质。

虽然本发明已经以实施方式公开如上，然其并非用以限定本发明，任何本领域技术人员，在不脱离本发明的精神和范围内，当可作各种变动与润饰，因此本发明的保护范围当视权利要求所界定者为准。
