一种可分离滑动的柔性屏移动终端的制作方法

本发明属于可弯折的柔性屏移动终端结构技术领域，涉及一种机体可实现翻折的移动终端，具体的涉及一种可分离滑动的柔性屏移动终端。

背景技术：

随着移动终端功能的不断创新，其应用的范围不断扩展，用户对移动终端的使用要求也在全面提高，随着柔性屏技术的逐渐成熟，现在终端生产商已经逐渐将其应用到各自的产品中，用以实现终端形态的多样化，尤其应用于需要可变化的屏幕尺寸的终端设备中。

现有的采用柔性屏的移动终端，通过可翻折的方式实现终端根据需要可以选择不同屏幕尺寸运行，虽然柔性屏具有可多次翻折使用的特性，但是其在翻折过程中通常会对柔性屏造成拉伸或压缩，经常进行拉伸或压缩容易对柔性屏与终端主体之间的连接可靠性造成影响或对柔性屏造成损伤，影响移动终端产品的质量。

技术实现要素：

本发明的一个目的在于：提供一种可分离滑动的柔性屏移动终端，通过将柔性屏设置为与终端主体及终端副体活动连接，避免在翻折过程中造成柔性屏拉伸，影响柔性屏使用寿命。

本发明的另一个目的在于：提供一种可分离滑动的柔性屏移动终端，通过在终端副体上设置摄像头，可以在使用一个摄像头的情况下实现自拍以及背面拍摄景物的预览。

本发明的再一个目的在于：提供一种可分离滑动的柔性屏移动终端，通过设置柔性屏支架，固定并保护柔性屏，同时实现终端主体与终端副体之间的连接。

为达此目的，本发明采用以下技术方案：

提供一种可分离滑动的柔性屏移动终端，其特征在于,包括：

终端主体，具有用于安装柔性屏的主体第一表面；

终端副体，设置在所述终端主体的一端，具有用于安装柔性屏的副体第一表面；

柔性屏，同时搭接在所述主体第一表面以及所述副体第一表面，

屏支架，用于固定柔性屏；

所述终端主体与所述终端副体通过插接方式实现可拆卸连接，所述终端主体与所述终端副体在分离状态下可绕平行于所述柔性屏所在的平面的轴线进行相对旋转；

柔性屏与终端主体可相对滑动的连接于主体第一表面，柔性屏与终端副体可相对滑动的连接于副体第一表面；所述终端主体上垂直于所述轴线设置有能够使所述屏支架在其上滑动的滑槽，所述屏支架通过所述滑槽与所述终端主体滑动连接；所述终端副体上垂直于所述轴线的设置有能够使所述屏支架在其上滑动的滑槽，所述屏支架通过所述滑槽与所述终端副体滑动连接。

本发明的有益效果为：本发明提供的可分离滑动的柔性屏移动终端可以实现大尺寸屏幕与小体积产品的双重需求；在终端进行反复弯折的过程中柔性屏不会受到拉伸或压缩，延长其使用寿命；终端主体与终端副体之间可进行360°相对旋转，在拍摄终端正、反面的景物过程中均能够进行预览，提高拍摄效果；终端主体与终端副体之间通过屏支架进行连接能够很好的保证终端主体与终端副体的相对运动。

附图说明

下面根据附图和实施例对本发明作进一步详细说明。

图1为本发明实施例所述的可分离滑动的柔性屏移动终端立体结构示意图。

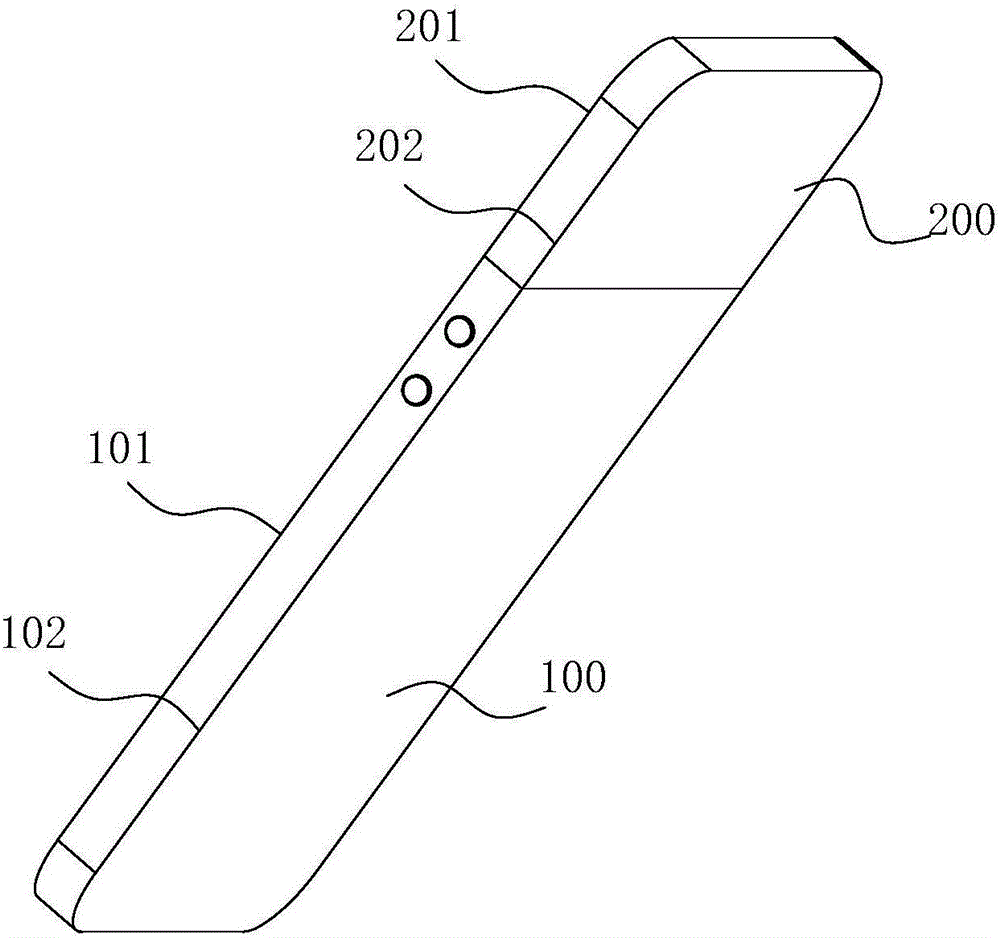

图2为本发明实施例所述的可分离滑动的柔性屏移动终端另一角度立体结构示意图。

图3为本发明实施例所述的可分离滑动的柔性屏移动终端终端主体与终端副体分离状态立体结构示意图。

图4为本发明实施例所述的可分离滑动的柔性屏移动终端终端主体与终端副体分离状态另一角度立体结构示意图。

图5为图4中I处放大图。

图6为本发明一实施例所述屏支架与柔性屏组装状态示意图。

图7为本发明又一实施例所述屏支架与柔性屏组装状态示意图。

图8为本发明实施例所述终端主体与终端副体分解状态示意图。

图9为本发明实施例所述屏支架侧视图。

图10为本发明实施例所述屏支架位于滑槽中状态示意图。

图11为实施例所述主体第二表面与副体第二表面相互贴合状态示意图。

图12为实施例所述主体第二表面与副体第二表面相互贴合状态另一角度示意图。

图13为实施例所述主体第二表面与副体第二表面相互贴合状态侧视图。

图中：

100、终端主体；101、主体第一表面；102、主体第二表面；

200、终端副体；201、副体第一表面；202、副体第二表面；203、滑槽；

300、柔性屏；

400、屏支架；401、第一支撑件；402、第二支撑件；403、第三支撑件；404、第四支撑件；405、副体限位块；

500、摄像头组件；600、排线；700、轴线；800、卡扣；900、卡槽。

具体实施方式

下面结合附图并通过具体实施方式来进一步说明本发明的技术方案。

如图1～13所示，于本实施例中，本发明所述的

一种可分离滑动的柔性屏移动终端，包括：

终端主体，具有用于安装柔性屏的主体第一表面；

终端副体，设置在所述终端主体的一端，具有用于安装柔性屏的副体第一表面；

柔性屏，同时搭接在所述主体第一表面以及所述副体第一表面，

屏支架，用于固定柔性屏，且通过所述屏支架使所述柔性屏至少与所述终端主体以及所述终端副体中的一个活动连接；

所述终端主体与所述终端副体通过插接方式实现可拆卸连接，所述终端主体与所述终端副体在分离状态下可绕平行于所述柔性屏所在的平面的轴线进行相对旋转。

如图1至4、11至13所示本发明通过将移动终端分为终端主体100以及终端副体200，使终端主体100与终端副体200之间可分离并可相对旋转、翻折，并且终端主体100与终端副体200具有公用的柔性屏300，实现终端大尺寸屏幕与小尺寸屏幕的可选择操作，提升用户体验。

具体的，柔性屏300与终端主体100以及终端副体200之间的连接关系可以为多种。

例如，在本发明的一个实施例中，终端主体100与柔性屏300固定连接于主体第一表面101，柔性屏300与终端副体200可相对滑动的连接于副体第一表面201。

由于终端主体100与终端副体200相对旋转的轴线700并不能与柔性屏300所在平面完全重合，因此在终端主体100与终端副体200进行相对转动的过程中若柔性屏300固定连接于两者之上必然对柔性屏300产生作用力，该作用力将在一定程度上造成柔性屏300的拉伸或压缩，柔性屏300与终端主体100以及终端副体200均为固定连接状态时，作用力得不到释放会对柔性屏300形成拉扯或挤压，导致柔性屏300拉伸或压缩变形，影响柔性屏300的使用寿命。此种设置方式可以在终端主体100与终端副体200之间进行相对转动的时候柔性屏300与终端副体200产生相对滑动，从而避免拉伸或压缩造成其损坏。

在本发明的一个实施例中，柔性屏300与终端的连接关系还可以为：终端主体100与柔性屏300可相对滑动连接于主体第一表面101，终端副体200与柔性屏300固定连接于副体第一表面201。

在本发明的一个实施例中，柔性屏300与终端主体100可相对滑动的连接于主体第一表面101，柔性屏300与终端副体200可相对滑动的连接于副体第一表面201，此种连接结构可以使终端主体100与终端副体200相对旋转的过程中柔性屏300相对于两者均产生滑动，或通过设置可控的夹紧装置，选择性控制其固定终端主体100与柔性屏300的相对位置或终端副体200与柔性屏300的相对位置。

本发明的具体实施例中，终端主体100与终端副体200之间通过屏支架400实现滑动连接。

如图5、13所示在本发明的一个实施例中，所述柔性屏300外部设置有用于支撑所述柔性屏300的屏支架400，所述屏支架400的边框内侧设置所述柔性屏300，所述屏支架400的边框外侧连接所述终端主体100以及所述终端副体200。

如图8、9、10所示，在本发明的一个实施例中，所述终端副体200上垂直于所述轴线700的设置有能够使所述屏支架400在其上滑动的滑槽203，所述屏支架400通过所述滑槽203与所述终端副体200滑动连接，所述屏支架400上设置有用于限制所述屏支架400与所述终端副体200间相对滑动距离的副体限位块405，所述副体限位块405设置在所述屏支架400靠近所述终端副体200的一端。

如图9、10所示，在本发明的一个实施例中，所述副体限位块405为齿轮状结构，通过转轴可转动的安装在所述屏支架400上，所述滑槽203中设置有与副体限位块405相互配合的齿条结构，通过齿轮与齿条的配合控制终端副体200与屏支架400的相对位置。

在本发明的一个实施例中，所述终端主体上垂直于所述轴线700的设置有能够使所述屏支架400在其上滑动的滑槽，所述屏支架400通过所述滑槽与所述终端主体100滑动连接，所述屏支架400上设置有用于限制所述屏支架400与所述终端主体100之间相对滑动距离的主体限位块，所述主体限位块设置在所述屏支架400靠近所述终端主体100的一端。

如图6所示，所述屏支架400还包括：沿垂直于终端主体100与终端副体200相对旋转的轴线700设置的第一支撑件401以及第二支撑件402，第一支撑件401与第二支撑件402相互平行设置，分别位于柔性屏300两侧且与柔性屏300固定连接。当屏支架400与终端副体200可滑动连接的情况下，终端主体100与终端副体200发生相对旋转时屏支架400发生弯折，并且屏支架400用于滑动连接柔性屏300与终端副体200。当屏支架400与终端主体100可滑动连接的情况下，终端主体100与终端副体200发生相对旋转时屏支架400发生弯折，并且屏支架400用于滑动连接柔性屏300与终端主体100。

在本发明的一个实施例中，第一支撑件401与第二支撑件402分别包括相互平行的上支撑板以及下支撑板,上支撑板与下支撑板均采用可反复弯折的柔性材料制成，分别位于柔性屏300的两表面将柔性屏300夹紧。

在本发明的一个实施例中，上支撑板与下支撑板为一体结构，上支撑板与下支撑板之间设置有连接板，上支撑板、下支撑板以及连接板形成用于安装柔性屏300的凹槽，柔性屏300固定安装在凹槽中。上支撑板、下支撑板以及连接板均采用可反复弯折的柔性材料制成。

如图7所示，在本发明的一个实施例中，在第一支撑件401以及第二支撑件402的两端分别设置有用于连接第一支撑件401以及第二支撑件402的第三支撑件403以及第四支撑件404。本实施例中第三支撑件403、第四支撑件404的结构、材质以及制造方法均与第一支撑件401、第二支撑件402相同。

在其它实施例中，由于第三支撑件403以及第四支撑件404在其长度方向不需要进行弯折，其可以采用具有较强刚性的材料加工形成，通过第三支撑件403以及第四支撑件404的支撑能够保证屏支架400对柔性屏300的可靠支撑。

在本发明的一个实施例中，所述终端主体100还具有与所述主体第一表面101相对的主体第二表面102，所述主体第一表面101与所述主体第二表面102之间形成用于安装终端内部元器件的主体安装空间；所述终端副体200还具有与所述副体第一表面201相对的副体第二表面202，所述副体第一表面201与所述副体第二表面202之间形成用于安装终端内部元器件的副体安装空间。

在主体安装空间内设置有主电路板、电池、扬声器、天线等传统手机中的常用部件，副体安装空间内设置有副电路板、摄像头组件500、闪光灯、受话器。主电路板与副电路板之间通过排线600进行信号传输。

在本发明的一个实施例中，在副体安装空间内还可以设置用于对副体部分进行供电的独立电源。在副体安装空间内部设置的元器件较少的情况下可以充分利用其内部空间，设置独立电源可以专门为闪光灯供电，也可以通过独立电源为副体安装空间内部设置的所有元器件供电，减少对主体安装空间内电池电量的消耗。

在本发明的一个实施例中，还可以只在副体安装空间内设置电源，通过设置在副体安装空间内的电源为主体安装空间以及副体安装空间内的元器件供电。

如图1、3、12所示，在本发明的一个实施例中，所述副体安装空间内设置有摄像头组件500，所述摄像头组件500的镜头位于所述副体第一表面201。将摄像头组件500设置在副体第一表面201，在终端主体100与终端副体200相互连接且无相对旋转的情况下摄像头组件500的镜头与柔性屏300的显示侧位于同一侧，方便进行自拍时对拍摄画面进行预览。在摄像头向操作者方向旋转的情况下，在一定的旋转角度内均能够在柔性屏300中预览摄像头拍摄的画面。在摄像头向远离操作者方向旋转的情况下摄像头组件500的镜头逐渐转向终端背面，能够在对位于终端后方的景物进行拍摄的同时在柔性屏300中对拍摄画面进行预览。

在本发明的一个实施例中，终端主体100与终端副体200之间的相对旋转角度为360°，即在终端主体100与终端副体200相互接合的状态为基准参照的情况下，终端副体200可向主体第一表面101方向旋转180°，使主体第一表面101与副体第一表面201相互贴合；同样的，如图9所示，在终端主体100与终端副体200相互接合的状态为基准参照的情况下，终端副体200可向主体第二表面102方向旋转180°，使主体第二表面102与副体第二表面202相互贴合。

在本发明的一个实施例中，所述终端主体100与所述终端副体200相连接的位置设置有连接组件，所述连接组件为相互配合且可选择性连接或分离的卡扣800与卡槽900；所述卡扣800设置在所述终端主体100上，所述卡槽900设置在所述终端副体200上。

通过设置卡扣800与卡槽900连接终端主体100与终端副体200，在两者之间不需要相对旋转的情况下，通过卡扣800与卡槽900实现固定连接，使终端主体100与终端副体200紧密连接，形成类似于传统一体化终端的结构。

当终端主体100与终端副体200需要相对旋转时，使卡扣800与卡槽900分离，终端主体100与终端副体200受到卡扣800与卡槽900的约束解除，两者之间可进行相对旋转。

具体的，所述终端主体100与所述终端副体200均具有两者相互连接时相对的终端连接面，所述卡扣800为凸出于所述终端连接面设置的凸起结构，所述卡扣800上设置有贯穿所述卡扣800的限位孔，所述卡槽900为与所述卡扣800相对应的、凹陷于所述终端连接面设置的凹槽结构，所述凹槽内部设置有与所述限位孔相配合的弹性限位件，所述卡槽900的侧壁上设置有用于操作所述弹性限位件的限位件操作部，通过限位件操作部控制所述弹性限位件选择性卡入或离开所述限位孔，实现卡接或分离。

需要指出的是卡扣800与卡槽900的设置形式并不限于上述方式，在其它实施例中还可以将所述卡扣800设置在所述终端副体200上，所述卡槽900设置在所述终端主体100上。

如图3至5、11至13所示，在本发明的一个实施例中，所述终端主体100与所述终端副体200插接，终端主体100与终端副体200可沿垂直于连接面的方向相对运动实现分离，当两者分离后终端主体100与终端副体200之间仅通过可变形的柔性件相连，因此两者之间相对角度可以发生变化，实现相对旋转。

在本发明的一个实施例中，所述终端主体100上设置有可使所述终端主体100与所述终端副体200相对转动的驱动装置。通过设置驱动装置驱动终端副体200相对于终端主体100旋转，使得操作自动化，并且终端副体200相对于终端主体100的运动角度可控，起到对终端主体100与终端副体200之间的相对位置的限定作用，使得终端主体100与终端副体200在两者可相对旋转的角度范围内的任意角度位置相对固定，在使用摄像头进行拍摄时角度不会自行变化影响拍摄效果。

在本发明的其它实施例中，用于驱动终端副体200相对于终端主体100旋转的驱动装置还可以设置在终端副体200上。

在本发明的一个实施例中，移动终端为手机。

在本发明的其它实施例中移动终端还可以为其它类型的移动终端设备。

于本文的描述中，术语“第一”、“第二”、“第三”、“第四”，仅仅用于在描述上加以区分，并没有特殊的含义。

需要声明的是，上述具体实施方式仅仅为本发明的较佳实施例及所运用技术原理，在本发明所公开的技术范围内，任何熟悉本技术领域的技术人员所容易想到的变化或替换，都应涵盖在本发明的保护范围内。
