信息发送的方法、装置和存储介质与流程

本发明涉及网络通信技术领域，尤其涉及一种信息发送的方法、装置和存储介质。

背景技术：

随着网络通信技术的快速发展，各种通信应用(app)广泛应用于人们的工作和生活中。优秀的app例如是邮箱和钉钉等。这些app各自存储有数据信息(如用户联系人信息)，它们为用户建立了便捷沟通的桥梁。

目前，相同的app之间可以交互通信，但不同app之间由于需要跨越不同的软件平台，所以无法进行信息交互。例如，名称为a的app需要给某个用户群推送信息，但这个app并没有该用户群的地址信息，而这些地址信息恰巧存储在名称为b的app里。此时，用户需要在名称为b的app里先在输入用户名称，接着利用输入的用户名称搜索用户的地址id号(如邮箱地址等)，然后选择与用户名称匹配的地址id号，最后将匹配的地址id号拷贝至名称为a的app里，以完成通过名称为a的app向用户推送信息。

当用户向少量的用户对数信息时，通过搜索数据的方式不会给用户造成太多的麻烦。但随着用户量和推送量的逐渐增多，现有的方式存在效率低、出错率高的问题。随着用户要求的逐渐提高，用户希望各个app之间可以交互通信，利用交互的数据信息实现高效率、高准确性地批量获取数据信息。

如何通过各个app之间可以交互通信的数据信息实现高效率、高精度地批量获取数据信息，成为本领域亟待解决的技术问题。

技术实现要素：

为了解决不同应用之间无法实现高效率、高精度地批量交互数据信息的问题，本发明实施例提供了一种信息发送的方法、装置和存储介质。

第一方面，提供了一种信息发送的方法。该方法包括以下步骤：

获取针对群组用户图标的预设操作事件；

在预设操作事件下，监测群组用户图标的起始位置和终点位置；

判断起始位置所处的第一应用、和终点位置所处的第二应用是否相同；

当第一应用和第二应用不同时，获取与群组用户图标匹配的群组用户信息，并将群组用户信息发送给第二应用。

第二方面，提供了一种信息发送的方法。该方法包括以下步骤：

获取针对单个用户图标的预设操作事件；

在预设操作事件下，监测单个用户图标的起始位置和终点位置；

判断起始位置所处的第一应用、和终点位置所处的第二应用是否相同；

当第一应用和第二应用不同时，获取与单个用户图标匹配的单个用户信息，并将单个用户信息发送给第二应用。

第三方面，提供了一种信息发送的方法。该方法包括以下步骤：

通过预设接口获取针对终端中的群组用户图标的预设操作事件；

在预设操作事件下，监测群组用户图标的起始位置和终点位置；

判断起始位置所处的第一应用、和终点位置所处的第二应用是否相同；

当第一应用和第二应用不同时，在数据库中查询与群组用户图标匹配的群组用户信息；

获取查询到的群组用户信息，并将群组用户信息发送给第二应用。

第四方面，提供了一种信息发送的装置。该装置包括：

本地事件获取单元，用于获取针对群组用户图标的预设操作事件；

本地位置监测单元，用于在预设操作事件下，监测群组用户图标的起始位置和终点位置；

本地位置判断单元，用于判断起始位置所处的第一应用、和终点位置所处的第二应用是否相同；

本地信息发送单元，用于当第一应用和第二应用不同时，获取与群组用户图标匹配的群组用户信息，并将群组用户信息发送至第二应用。

第五方面，提供了一种信息发送的装置。该装置包括：

本地事件获取单元，用于获取针对单个用户图标的预设操作事件；

本地位置监测单元，用于在预设操作事件下，监测单个用户图标的起始位置和终点位置；

本地位置判断单元，用于判断起始位置所处的第一应用、和终点位置所处的第二应用是否相同；

本地信息发送单元，用于当第一应用和第二应用不同时，获取与单个用户图标匹配的单个用户信息，并将单个用户信息发送给第二应用。

第六方面，提供了一种信息发送的装置。该装置包括：

云端事件获取单元，用于通过预设接口获取针对终端中的群组用户图标的预设操作事件；

云端位置监测单元，用于在针对群组用户图标的预设操作事件下，监测群组用户图标的起始位置和终点位置；

云端位置判断单元，用于判断起始位置所处的第一应用、和终点位置所处的第二应用是否相同；

云端信息查询单元，用于当第一应用和第二应用不同时，在数据库中查询与群组用户图标匹配的群组用户信息；

云端信息发送单元，用于获取查询到的群组用户信息，并将群组用户信息发送至第二应用。

第七方面，提供了一种信息发送的装置。该装置包括：

存储器，用于存放程序；

处理器，用于执行所述存储器存储的程序，所述程序使得所述处理器执行上述各方面所述的方法。

第八方面，提供了一种计算机可读存储介质。该计算机可读存储介质中存储有指令，当其在计算机上运行时，使得计算机执行上述各方面所述的方法。

第九方面，提供了一种包含指令的计算机程序产品。当该产品在计算机上运行时，使得计算机执行上述各方面所述的方法。

第十方面，提供了一种计算机程序。当该计算机程序在计算机上运行时，使得计算机执行上述各方面所述的方法。

由此，上述各个发明实施例通过获取针对群组用户图标的预设操作事件；在预设操作事件下，监测群组用户图标的起始位置和终点位置；判断起始位置所处的第一应用、和终点位置所处的第二应用是否相同；当第一应用和第二应用不同时，获取与群组用户图标匹配的群组用户信息，并将群组用户信息发送给第二应用，可以实现仅利用一个操作事件(如拖拽动作)就能够实现高效、高精度的批量数据发送的效果，避免了现有的通过搜索、选取、复制和粘贴等繁琐问题，改善了用户的感受。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对本发明实施例中所需要使用的附图作简单地介绍，显而易见地，下面所描述的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本发明一实施例的信息发送系统的架构示意图；

图2是本发明一实施例的信息发送的方法的流程示意图；

图3是本发明一实施例的信息发送的初始状态示意图；

图4是本发明一实施例的信息发送时的状态示意图；

图5是本发明一实施例的信息发送的结束状态示意图；

图6是本发明另一实施例的信息发送的方法的流程示意图；

图7是本发明一实施例的信息发送的装置的结构示意图；

图8是本发明另一实施例的信息发送的装置的结构示意图；

图9是本发明一实施例的信息发送的装置的框架示意图。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本申请。

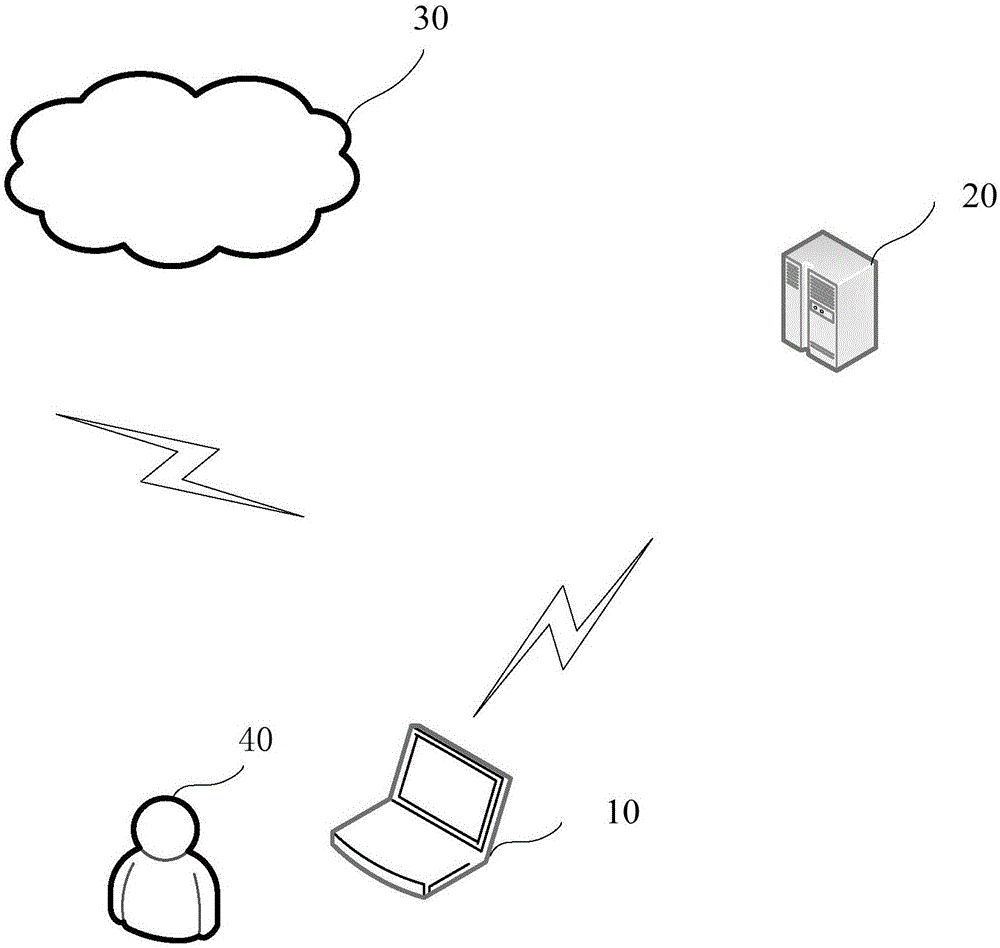

图1是本发明一实施例的信息发送系统的架构示意图。

如图1所示，该系统架构可以包括：终端10、云端服务器20和网络30。

其中，终端10可以是用户40的手持终端设备，包括但不限于个人电脑、智能手机、平板电脑、个人数字助理、服务器等。这些电子设备可以安装有各种app，例如邮箱app和钉钉app等。

云端服务器20可以用于提供群组用户信息，如某企业的员工群的中部分员工或者全部员工的邮箱地址、电话号码、身份证号等。群组用户信息可以存储在云端服务器20的数据库内。云端服务器20可以远程执行将终端10中的不同应用间的群组用户信息进行交互的操作。

网络30用以在各种电子设备之间提供通信链路的介质。具体的，网络30可以包括各种连接类型，例如有线、无线通信链路或者光纤电缆等。

应该理解，图1中的设备的数目仅仅是示意性的。根据实现需要，进行灵活调整。另外，本架构也可以包括一些用于辅助信息发送的辅助设备，如路由器等。

下面各实施例均可以应用于本实施例的系统架构。为了描述简洁，下面各个实施例可以相互参考和引用。

图2是本发明一实施例的信息发送的方法的流程示意图。

在本实施例中，信息发送的方法可以应用于终端本地。

如图2所述，该方法包括以下步骤：s210，获取针对群组用户图标的预设操作事件；s220，在预设操作事件下，监测群组用户图标的起始位置和终点位置；s230，判断起始位置所处的第一应用、和终点位置所处的第二应用是否相同；s240，当第一应用和第二应用不同时，获取与群组用户图标匹配的群组用户信息，并将群组用户信息发送给第二应用。

在步骤s210中，预设操作事件可以是拖拽事件。例如，用鼠标点击群组用户图标，将群组用户图标从第一应用(如第一区域)拖拽至第二应用(如第二区域)的拖拽事件。

在步骤s220中，群组用户图标可以是一个或者多个用户群(或用户已组)的图标。该群用户组图标可以包括多个图案，如圆圈图案、矩形图案、三角图案等。例如，当用户群的单个用户用1个圆圈表示时，该用户群可以用4个圆圈表示。圆圈的个数可以灵活变化，圆圈的图案也可以用其它图案代替。

在本实施例中，拖拽事件产生的运动轨迹可以是直线轨迹，也可以是曲线轨迹。运动轨迹的起始位置可以是第一应用的第一区域，终点位置可以是第二应用的第二区域。

在步骤s230中，判断第一应用和第二应用是否相同是为了确定拖拽事件是否是跨应用拖拽。

在步骤s240中，当第一应用和第二应用不同时，说明拖拽事件是跨应用的拖拽事件。当群组用户图标从第一应用的第一区域被拖拽到第二应用的第二区域时，与群组用户图标匹配的群组用户信息被发送至第二应用的第二区域。

根据本发明实施例的信息发送的方法，通过获取针对群组用户图标的预设操作事件；在预设操作事件下，监测群组用户图标的起始位置和终点位置；判断起始位置所处的第一应用、和终点位置所处的第二应用是否相同；当第一应用和第二应用不同时，获取与群组用户图标匹配的群组用户信息，并将群组用户信息发送给第二应用，可以方便、快捷地将不同应用之间的批量数据信息(如用户群组中的各个用户的邮箱地址)进行准确交互。例如，可以实现仅利用一个拖拽动作就能够实现高效、高精度的批量数据发送的效果，避免了现有的通过搜索、选取、复制和粘贴等繁琐问题，大大提升了用户的感受。

在一些实施例中，信息发送的方法还可以包括：获取针对群组用户信息的预设操作事件；在预设操作事件下，当监测到群组用户信息从第二应用运动至第一应用中时，获取与群组用户信息匹配的群组用户图标；将群组用户图标发送给第一应用。本实施例与图2实施例的动作互逆。

图2所示实施例可以实现通过鼠标将第一应用的群组用户图标拖拽至第二应用中。例如，通过鼠标将钉钉应用的一个群组用户信息拖拽至邮箱应用，从而将群组中所有用户的信息批量发送至邮箱的收件人地址栏中。收件人地址栏中被输入了群组用户中每个用户的邮箱地址。如果地址栏中还需要继续添加其他群组用户信息，还可以继续采用拖动的方式，添加其他群组中的各个收件人的邮箱地址。同理，本实施例可以实现一键化将邮箱里各个用户地址拖拽至钉钉应用的即时通信工具内。

上述发明实施例的应用场景不仅仅限于邮箱应用和钉钉应用之间的互联互通。可以理解，其它各个需要批量录入人员信息的应用之间，都可以通过这种方式实现人员的快速、准确地录入。

需要说明的是，在不冲突的情况下，本领域的技术人员可以按实际需要将上述的操作步骤的顺序进行灵活调整，或者将上述步骤进行灵活组合等操作。为了简明，不再赘述各种实现方式。另外，各实施例的内容可以相互参考引用。

图3是本发明一实施例的信息发送的初始状态示意图。

如图3所示，该初始状态示意图可以包括：产品a和产品b的通信界面。

在本实施例中，产品a可以是邮箱app，产品b可以是钉钉app。邮箱app的通信界面可以包括：收件人的地址输入栏以及内容的信息输入栏。邮箱app的通信界面可以包括：多个群组用户图标以及与各个群组用户图标相匹配的多个群组用户信息。其中，群组用户信息可以存储在终端本地的存储单元内，也可以存储在云端的服务器内。群组用户信息可以显示在通信界面上，也可以不显示在该通信界面上。

图4是本发明一实施例的信息发送时的状态示意图。

如图4所示，在该初始状态示意图中，当用户将群组用户图标由产品b的通信界面拖拽至产品a的通信界面，此时群组用户图标还未展开为单个的群组成员的图标。

在一些实施例中，被拖拽的群组用户图标在产品b内，其可以不被移动，形成运动轨迹的群组用户图标可以是被拖拽的群组用户图标的副本。

在一些实施例中，被拖拽的群组用户图标在产品b内，其可以被移动，形成运动轨迹的群组用户图标可以是被拖拽的群组用户图标。

图5是本发明一实施例的信息发送的结束状态示意图。

如图5所示，在该结束状态示意图中，群组用户图标从第一应用中的第一区域(群组用户图标区域)被拖拽至第二应用中的第二区域(收件人区域)，从视觉上看就像群组用户图标被展开，形成该群组中各个群成员的单个图标，此时，群组用户信息已经被发送至第二区域。

下面以将钉钉app中的员工群组的地址发送至邮箱app为例，说明批量数据信息在不同应用中发送的具体实现方式。

s1，用户选中钉钉app中的一个或者多个群组用户图标，将选中的群组用户图标拖拽至邮箱app的收件人处的地址栏中；

s2，信息发送的系统获取该拖拽事件；

s3，监测该拖拽事件下的群组用户图标的运动轨迹的起始位置和终点位置；

s4，当监测到群组用户图标从钉钉app被拖拽到邮箱app的收件人处的地址栏中时，将群组用户信息发送至该地址栏中。从视觉上看就像群组用户图标被展开，形成该群组中各个群成员的单个图标，此时，群组用户信息已经被发送至该地址栏中。

在一些实施例中，上面的过程还可以相逆(反向实现)：

s5，用户选中邮箱app的收件人处的地址，将地址拖拽至钉钉app中的群组用户图标处；

s6，信息发送的系统获取该拖拽事件；

s7，监测该拖拽事件下的群组用户图标的运动轨迹；

s8，当监测到群组用户信息从邮箱app的收件人处的地址栏被拖拽到钉钉app的群组用户图标处，将群组用户图标发送至该群组用户图标处。从视觉上看就像各个地址图标被收拢形成一个群组用户图标。

在一些实施例中，信息发送的方法还包括：预先获取第一应用的第一通信属性、以及第二应用的第二通信属性；基于第一通信属性和第二通信属性，判断第一应用与第二应用是否兼容；当第一应用与第二应用兼容，通过缓存将群组用户信息发送至第二应用。其中，通信属性可以是app的版本信息，软件配置文本信息等。

在一些实施例中，信息发送的方法还包括：当第一应用与第二应用不兼容，反馈用于指示信息发送失败的指令。

在一些实施例中，信息发送的方法还包括：当第一应用与第二应用不兼容，选取分别兼容第一应用和第二应用的第三应用；通过第三应用，将群组用户信息发送至第二应用。第三利用例如可以通讯簿。

在一些实施例中，群组用户信息包括一下信息中的一种或者多种：群组用户中一个或者多个用户的通信地址、群组中一个或者多个用户的标识信息、群组用户中一个或者多个用户的属性信息。标识信息例如可以包括：id号、身份证号、电话号码、学号等。属性信息例如可以包括：命名、年龄、性别等。

在一些实施例中，一种信息发送的方法可以包括以下步骤：获取针对单个用户图标的预设操作事件；在预设操作事件下，监测单个用户图标的起始位置和终点位置；判断起始位置所处的第一应用、和终点位置所处的第二应用是否相同；当第一应用和第二应用不同时，获取与单个用户图标匹配的单个用户信息，并将单个用户信息发送给第二应用。本实施例与图2中各个实施例类似，二者主要区别在于，图2实施例是针对群组用户，而本实施例是针对单个用户。

图6是本发明另一实施例的信息发送的方法的流程示意图。

如图6所述，该方法包括以下步骤：s610，通过预设接口获取针对终端中的群组用户图标的预设操作事件；s620，在预设操作事件下，监测群组用户图标的起始位置和终点位置；s630，判断起始位置所处的第一应用、和终点位置所处的第二应用是否相同；s640，当第一应用和第二应用不同时，在数据库中查询与群组用户图标匹配的群组用户信息；s650，获取查询到的群组用户信息，并将群组用户信息发送给第二应用。

在步骤s610中，预设接口可以是分别与第一应用和第二应用相匹配的接口。

在本实施例的信息发送的方法与图2实施例的方法的区别主要在于，信息发送的执行主体由终端变为云端服务器。其它相同或者相似的地方不在赘述，二者可以相互参考和引用。

在一些实施例中，信息发送的方法还可以包括：预先将预设接口的数据接收和数据发送权限分别对第一应用和第二应用开放。

在一些实施例中，信息发送的方法还可以包括：通过预设接口获取针对群组用户信息的预设操作事件；在预设操作事件下，当监测到群组用户信息从第二应用运动至第一应用中时，在数据库中查询与群组用户信息匹配的群组用户图标；获取查询到的群组用户图标，并将群组用户图标发送给第一应用。

图7是本发明一实施例的信息发送的装置的结构示意图。

如图7所示，信息发送的装置700可以包括：本地事件获取单元701、本地位置监测单元702、本地位置判断单元703和本地信息发送单元704。

在本实施例中，本地事件获取单元701可以用于获取针对单个用户图标的预设操作事件；本地位置监测单元702可以用于在预设操作事件下，监测单个用户图标的起始位置和终点位置；本地位置判断单元703可以用于判断起始位置所处的第一应用、和终点位置所处的第二应用是否相同；本地信息发送单元704可以用于当第一应用和第二应用不同时，获取与单个用户图标匹配的单个用户信息，并将单个用户信息发送给第二应用。

在本实施例中，本地事件获取单元还可以用于获取针对第二区域中的群组用户信息的预设操作事件；本地运动监测单元还可以用于监测预设操作事件下的群组用户信息的运动轨迹；本地信息发送单元还可以还用于当运动轨迹指示群组用户信息从第二区域运动至第一区域，获取与群组用户信息匹配的群组用户图标，并将群组用户图标发送至第一区域。

在一些实施例中，本地事件获取单元701还可以用于获取针对群组用户信息的预设操作事件；本地位置监测单元702还可以用于在预设操作事件下，当监测到群组用户信息从第二应用运动至第一应用中时，获取与群组用户信息匹配的群组用户图标；本地信息发送单元704还可以用于将群组用户图标发送给第一应用。

在一些实施例中，该装置还可以包括：兼容发送单元。兼容发送单元可以用于预先获取第一应用的第一通信属性、以及第二应用的第二通信属性；基于第一通信属性和第二通信属性，判断第一应用与第二应用是否兼容；当第一应用与第二应用兼容，通过缓存将群组用户信息发送至第二应用。

在一些实施例中，该装置还可以包括：失败反馈单元。失败反馈单元可以用于当第一应用与第二应用不兼容，反馈用于指示信息发送失败的指令。

在一些实施例中，该装置还可以包括：发送中转单元。发送中转单元可以用于当第一应用与第二应用不兼容，选取分别兼容第一应用和第二应用的第三应用；通过第三应用，将群组用户信息发送至第二应用。

在一些实施例中，群组用户信息可以包括一下信息中的一种或者多种：群组用户中一个或者多个用户的通信地址、群组用户中一个或者多个用户的标识信息、群组用户中一个或者多个用户的属性信息。

在一些实施例中，预设操作事件可以为：拖拽事件。

在一些实施例中，本地事件获取单元701还可以用于获取针对单个用户图标的预设操作事件；本地位置监测单元702还可以用于在预设操作事件下，监测单个用户图标的起始位置和终点位置；本地位置判断单元703还可以用于判断起始位置所处的第一应用、和终点位置所处的第二应用是否相同；本地信息发送单元704还可以用于用于当第一应用和第二应用不同时，获取与单个用户图标匹配的单个用户信息，并将单个用户信息发送给第二应用。

图8是本发明另一实施例的信息发送的装置的结构示意图。

如图8所示，信息发送的装置800可以包括：云端事件获取单元801、云端位置监测单元802、云端位置判断单元803、云端信息查询单元804和云端信息发送单元805。

在本实施例中，云端事件获取单元801可以用于通过预设接口获取针对终端中的群组用户图标的预设操作事件；云端位置监测单元802可以用于在针对群组用户图标的预设操作事件下，监测群组用户图标的起始位置和终点位置；云端位置判断单元803可以用于判断起始位置所处的第一应用、和终点位置所处的第二应用是否相同；云端信息查询单元804可以用于当第一应用和第二应用不同时，在数据库中查询与群组用户图标匹配的群组用户信息；云端信息发送单元805可以用于获取查询到的群组用户信息，并将群组用户信息发送至第二应用。在一些实施例中，云端事件获取单元801还可以用于通过预设接口获取针对群组用户信息的预设操作事件；云端位置监测单元802还可以用于在预设操作事件下，当监测到群组用户信息从第二应用运动至第一应用中时，在数据库中查询与群组用户信息匹配的群组用户图标；云端信息查询单元804还可以用于获取查询到的群组用户图标，并将群组用户图标发送给第一应用。

在一些实施例中，预设接口可以是分别与第一应用和第二应用相匹配的接口。

在一些实施例中，信息发送的装置800还可以包括：云端权限设置单元。云端权限设置单元可以用于预先将预设接口的数据接收和数据发送权限分别对第一应用和第二应用开放。

需要说明的是，上述各实施例的装置可作为上述各实施例的用于各实施例的方法中的执行主体，可以实现各个方法中的相应流程，实现相同的技术效果，为了简洁，此方面内容不再赘述。

在上述实施例中，可以全部或部分地通过软件、硬件、固件或者其任意组合来实现。当使用软件实现时，可以全部或部分地以计算机程序产品的形式实现。所述计算机程序产品包括一个或多个计算机指令，当其在计算机上运行时，使得计算机执行上述各个实施例中描述的方法。在计算机上加载和执行所述计算机程序指令时，全部或部分地产生按照本发明实施例所述的流程或功能。所述计算机可以是通用计算机、专用计算机、计算机网络、或者其他可编程装置。所述计算机指令可以存储在计算机可读存储介质中，或者从一个计算机可读存储介质向另一个计算机可读存储介质传输，例如，所述计算机指令可以从一个网站站点、计算机、服务器或数据中心通过有线(例如同轴电缆、光纤、数字用户线(dsl))或无线(例如红外、无线、微波等)方式向另一个网站站点、计算机、服务器或数据中心进行传输。所述计算机可读存储介质可以是计算机能够存取的任何可用介质或者是包含一个或多个可用介质集成的服务器、数据中心等数据存储设备。所述可用介质可以是磁性介质，(例如，软盘、硬盘、磁带)、光介质(例如，dvd)、或者半导体介质(例如固态硬盘solidstatedisk，ssd)等。

图9是本发明一实施例的信息发送的装置的框架示意图。

如图9所示，该框架可以包括中央处理单元(cpu)901，其可以根据存储在只读存储器(rom)902中的程序或者从存储部分908加载到随机访问存储器(ram)903中的程序而执行图2和图6实施例所做的各种操作。在ram903中，还存储有系统架构操作所需的各种程序和数据。cpu901、rom902以及ram903通过总线904彼此相连。输入/输出(i/o)接口905也连接至总线904。

以下部件连接至i/o接口905：包括键盘、鼠标等的输入部分906；包括诸如阴极射线管(crt)、液晶显示器(lcd)等以及扬声器等的输出部分907；包括硬盘等的存储部分908；以及包括诸如lan卡、调制解调器等的网络接口卡的通信部分909。通信部分909经由诸如因特网的网络执行通信处理。驱动器910也根据需要连接至i/o接口905。可拆卸介质911，诸如磁盘、光盘、磁光盘、半导体存储器等等，根据需要安装在驱动器910上，以便于从其上读出的计算机程序根据需要被安装入存储部分908。

特别地，根据本发明的实施例，上文参考流程图描述的过程可以被实现为计算机软件程序。例如，本发明的实施例包括一种计算机程序产品，其包括有形地包含在机器可读介质上的计算机程序，所述计算机程序包含用于执行流程图所示的方法的程序代码。在这样的实施例中，该计算机程序可以通过通信部分909从网络上被下载和安装，和/或从可拆卸介质911被安装。

以上所描述的装置实施例仅仅是示意性的，其中所述作为分离部件说明的单元可以是或者也可以不是物理上分开的，作为单元显示的部件可以是或者也可以不是物理单元，即可以位于一个地方，或者也可以分布到多个网络单元上。可以根据实际的需要选择其中的部分或者全部模块来实现本实施例方案的目的。本领域普通技术人员在不付出创造性的劳动的情况下，即可以理解并实施。

通过以上的实施方式的描述，本领域的技术人员可以清楚地了解到各实施方式可借助软件加必需的通用硬件平台的方式来实现，当然也可以通过硬件。基于这样的理解，上述技术方案本质上或者说对现有技术做出贡献的部分可以以软件产品的形式体现出来，该计算机软件产品可以存储在计算机可读存储介质中，如rom/ram、磁碟、光盘等，包括若干指令用以使得一台计算机设备(可以是个人计算机，服务器，或者网络设备等)执行各个实施例或者实施例的某些部分所述的方法。

最后应说明的是：以上实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的精神和范围。
