一种单履带农用微耕机的履带驱动链轮的制作方法

本实用新型涉及农机零件技术领域，具体为一种单履带农用微耕机的履带驱动链轮。

背景技术：

微耕机以小型柴油机或汽油机为动力，具有重量轻，体积小，结构简单等特点。微耕机广泛适用于平原、山区、丘陵的旱地、水田、果园等。配上相应机具可进行抽水、发电、喷药、喷淋等作业，还可牵引拖挂车进行短途运输，微耕机可以在田间自由行使，便于用户使用和存放，省去了大型农用机械无法进入山区田块的烦恼，是广大农民消费者替代牛耕的最佳选择。其中单履带农用微耕机以体积小，重量轻，操作灵活等优点，被广泛用于山区小块田或梯田使用的耕作机械。其行走机构主要由驱动链轮、前导向轮和铸大履带构成。目前，一般的驱动链轮的齿根是一个与链式履带滚子粗啮合的圆弧面，实践证明，在耕作或在田间行走时，杂草、稻茬及泥砂等杂物常常被夹在链条滚子与齿根之间，增加链条滚子与齿根之间磨损，降低其使用寿命，严重时还会产生卡滞或脱链现象，使微耕机丧失其正常工作能力，而且微耕机在移动时容易产生机械损伤，造成降低履带驱动链轮的使用寿命，还会降低其正常工作效率。

技术实现要素：

本实用新型的目的在于提供一种单履带农用微耕机的履带驱动链轮，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种单履带农用微耕机的履带驱动链轮，包括链轮本体，所述链轮本体的周向一体成型有等距离排列的轮齿，该轮齿的截面呈梯形状，且每两个轮齿之间设置有向外凸起的齿根，该齿根与其两侧的轮齿表面之间无缝焊接，且齿根的两侧面呈向下倾斜的曲面圆滑状，该齿根的两侧底部均呈向下倾斜的曲面圆滑状，所述链轮本体的两侧边棱均呈向下倾斜的圆弧状，且齿根的两侧底部均与链轮本体的两侧边棱无缝焊接，所述轮齿的两侧面均呈倾斜状，且轮齿的两侧面靠近链轮本体的边棱的一侧均形成有向下倾斜的尖角。

优选的，所述轮齿俯视下的长度为链轮本体宽度的三分之二。

优选的，所述轮齿截面下顶部的宽度为其底部宽度的二分之一。

优选的，所述链轮本体的圆心处设置有芯轴，且芯轴的外侧设置有呈环形阵列排布的通孔。

与现有技术相比，本实用新型具有以下有益效果：该单履带农用微耕机的履带驱动链轮，通过将齿根的两侧面呈向下倾斜的曲面圆滑状设计，以及该齿根的两侧底部均呈向下倾斜的曲面圆滑状设计，能够有效避免轮齿之间的应力过于集中，从而避免链齿断裂，且便于杂物排卸，通过将链轮本体的两侧边棱均设计为向下倾斜的圆弧状,且通过将轮齿的两侧面均设计为倾斜状，以及通过在轮齿的两侧面靠近链轮本体的边棱的一侧均形成有向下倾斜的尖角，在该微耕机工作时，在链与链履的压力下，能够及时的将链履夹带上粘有的杂草、泥砂等杂物排除，从而避免了履带驱动链轮卡滞或脱链情况的发生，进而减少摩擦负担，稳定性强，结构简单，链轮本体的轮齿以及齿轮之间的齿根采用向外凸起的形式，结构独特，齿根布局合理，简单实用，将齿根与其两侧的轮齿表面之间无缝焊接结合，以及齿根的两侧底部均与链轮本体的两侧边棱无缝焊接结合，可显著减少在移动时的机械损伤，保证该履带驱动链轮的使用寿命，能够保证其正常工作效率。

附图说明

图1为本实用新型结构的正视图；

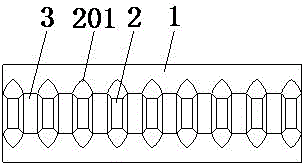

图2为本实用新型结构的俯视图；

图3为本实用新型轮齿的局部结构侧视图；

图4为本实用新型链轮本体的局部结构侧视图。

图中：1链轮本体、101边棱、102芯轴、103通孔、2轮齿、201尖角、3齿根。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种单履带农用微耕机的履带驱动链轮，包括链轮本体1，链轮本体1的圆心处设置有芯轴102，且芯轴102的外侧设置有呈环形阵列排布的通孔103，链轮本体1的周向一体成型有等距离排列的轮齿2，轮齿2截面下顶部的宽度为其底部宽度的二分之一，轮齿2俯视下的长度为链轮本体1宽度的三分之二，该轮齿2的截面呈梯形状，且每两个轮齿2之间设置有向外凸起的齿根3，该齿根3与其两侧的轮齿2表面之间无缝焊接，且齿根3的两侧面呈向下倾斜的曲面圆滑状，该齿根3的两侧底部均呈向下倾斜的曲面圆滑状，链轮本体1的两侧边棱101均呈向下倾斜的圆弧状，且齿根3的两侧底部均与链轮本体1的两侧边棱101无缝焊接，轮齿2的两侧面均呈倾斜状，且轮齿2的两侧面靠近链轮本体1的边棱101的一侧均形成有向下倾斜的尖角201。

该单履带农用微耕机的履带驱动链轮，在使用时，通过将齿根3的两侧面呈向下倾斜的曲面圆滑状设计，以及该齿根3的两侧底部均呈向下倾斜的曲面圆滑状设计，能够有效避免轮齿2之间的应力过于集中，从而避免链齿断裂，且便于杂物排卸，通过将链轮本体1的两侧边棱101均设计为向下倾斜的圆弧状,且通过将轮齿2的两侧面均设计为倾斜状，以及通过在轮齿2的两侧面靠近链轮本体1的边棱101的一侧均形成有向下倾斜的尖角201，在该微耕机工作时，在链与链履的压力下，能够及时的将链履夹带上粘有的杂草、泥砂等杂物排除，从而避免了履带驱动链轮卡滞或脱链情况的发生，进而减少摩擦负担，稳定性强，结构简单，链轮本体1的轮齿2以及齿轮之间的齿根3采用向外凸起的形式，结构独特，齿根3布局合理，简单实用，将齿根3与其两侧的轮齿2表面之间无缝焊接结合，以及齿根3的两侧底部均与链轮本体1的两侧边棱101无缝焊接结合，可显著减少在移动时的机械损伤，保证该履带驱动链轮的使用寿命，能够保证其正常工作效率。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
