用于露天种植猕猴桃的高架微喷装置的制作方法

本实用新型涉及猕猴桃种植领域，具体涉及用于露天种植猕猴桃的高架微喷装置。

背景技术：

猕猴桃属于猕猴桃科猕猴桃属，是一种落叶藤蔓果树，富含多种维生素及营养元素，被誉为“水果之王”。具有较高的经济价值和栽培价值。猕猴桃根系分布浅，不耐旱，也不耐涝；生长需要有较高的空气湿度和保持土壤充足水分。

中国专利公告号：CN204377561U公开了一种用于棚内种植猕猴桃的喷雾机构，包括有设置在地面上的支撑架，所述支撑架顶端设置棚顶，所述支撑架的外侧设置透明玻璃层，所述棚顶由至少三个相互平行的弧形顶杆构成，所述棚顶外侧设置透明塑料纸，所述支撑架顶端位于所述支撑架与所述棚顶之间设置至少一对相互平行的滑竿，所述两滑竿之间设置喷雾装置。本实用新型采用滑竿上设置喷雾装置，这样喷雾装置的机构比较简单，易于制作，因此在棚内有限的空间内能够省时省力，提高了喷雾的效率，同时设置的限位块可以防止喷雾装置运动到滑竿的端部时碰撞到支撑架，同时设置弹性垫可以避免喷雾装置时可以起到缓冲的效果，因此避免了喷雾装置在加速运行时而撞坏。

但现在露天种植猕猴桃使用平顶棚架，安装喷雾装置所需的滑竿费用大，维修困难，平顶棚架的空气湿度和用水量不宜控制。

技术实现要素：

本实用新型的目的在于提供一种结构简单、安装方便、自动控制空气湿度、节约用水、保证猕猴桃生长时所需湿润环境的用于露天种植猕猴桃的高架微喷装置，有效的解决了露天种植猕猴桃期间空气湿度自动控制和节约用水的问题。

本实用新型的目的通过下述技术方案实现：

用于露天种植猕猴桃的高架微喷装置，包括平顶棚架、自动微喷系统和喷头缠绕固定件；

平顶棚架由若干设置在地面上的支柱按正方形排列，支柱全长 2.8米，入土80厘米，各支柱靠近顶部间用粗铁丝相互连接形成大网格，再用若干细铁丝平行和垂直于粗铁丝并与粗铁丝连接形成小网格；

自动微喷系统由水池、过滤器、泵、高压管路、防滴器、十字雾化喷头、湿度传感器和控制器组成；高压管路由总管、分管和支管组成，总管与水池和若干分管连接，总管上设有过滤器和泵，各分管相互平行并沿大网格的粗铁丝同向设置，靠近支柱处分管上设有支管，支管顶端设有防滴器和十字雾化喷头；

湿度传感器放在平顶棚架上，湿度传感器通过信号线与控制器相连，控制器通过控制线与泵连接；

喷头缠绕固定件为铁丝绕制而成，上部为喷头固定环，中部为S型卡箍，底部为支柱固定环；喷头固定环在防滴器和十字雾化喷头之间，S型卡箍卡在粗铁丝上，支柱固定环缠绕在支柱上，喷头缠绕固定件固定住支管并使十字雾化喷头向上。

所述支柱每隔2.5-3.0米设一根。

所述控制器为DCS主机。

所述信号线和控制线为屏蔽线。

猕猴桃生长期当空气干燥湿度低于一定值时，湿度传感器通过信号线将信号传给控制器，控制器通过控制线启动泵，泵将水池中经过滤的水增压后输送给各分管，分管再把水输送给支管，高压水经防滴器从十字雾化喷头中喷出形成水雾，从上向下对小网格上的猕猴桃叶片进行湿润，当湿度高于一定值时，湿度传感器通过信号线将信号传给控制器，控制器通过控制线停止泵运行，从而控制空气湿度在一定范围内，满足猕猴桃的生长需要。

有益效果

1．本实用新型结构简单、安装方便、能使喷头高于猕猴桃叶片，从而形成从上向下的雾滴，水雾中的水会留在猕猴桃叶片上，为猕猴桃生长创造湿润的空气环境。

2．本实用新型所述喷头缠绕固定件制作简单，固定维护方便，材料费低。

3．本实用新型自动微喷系统采用湿度传感器、控制器和泵组和自动控制平顶棚架的湿度，即满足猕猴桃的生长需要，又节约了水资源。

附图说明

图1是本实用新型的立体结构示意图。

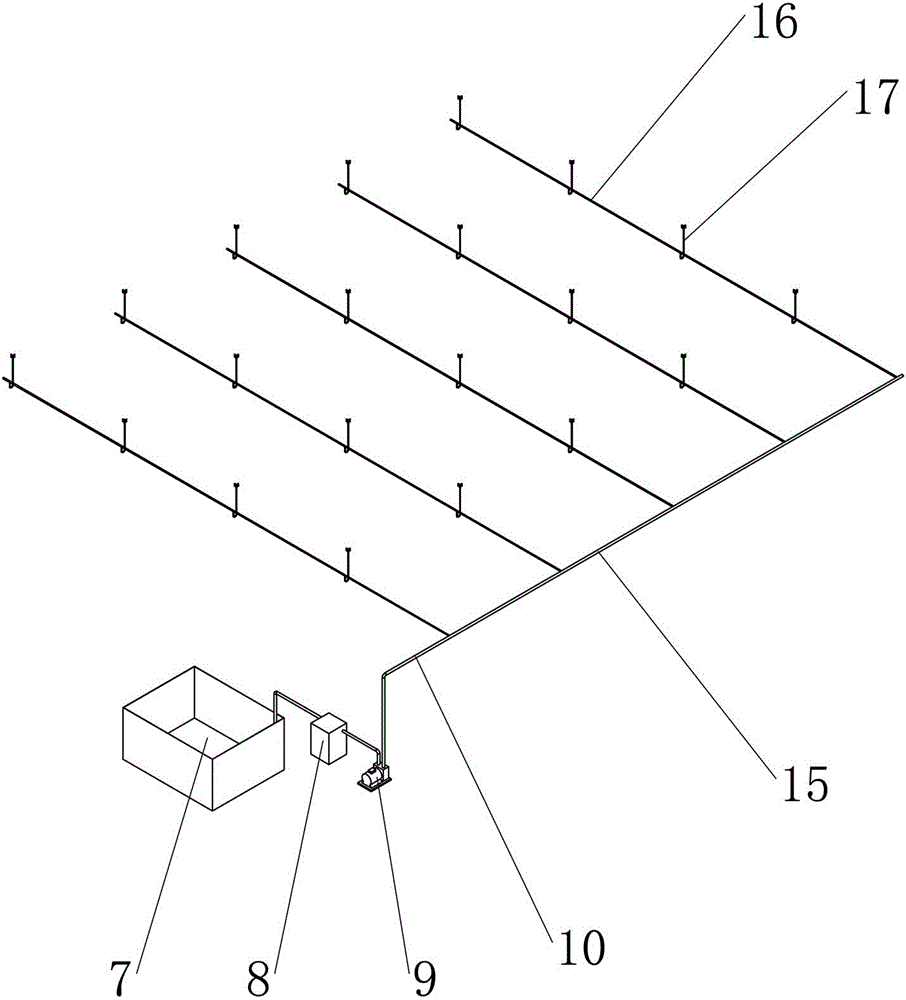

图2是本实用新型所述自动微喷系统的结构示意图。

图3是本实用新型所述喷头缠绕固定件的结构示意图。

图4是本实用新型所述十字雾化喷头的安装示意图。

图5是本实用新型的连线示意图。

1-平顶棚架、2-自动微喷系统、3-喷头缠绕固定件、4-支柱、5-粗铁丝、6-细铁丝、7-水池、8-过滤器、9-泵、10-高压管路、11-防滴器、12-十字雾化喷头、13-湿度传感器、14-控制器、15-总管、16-分管、17-支管、18-喷头固定环。19- S型卡箍、20-支柱固定环。

具体实施方式

实施例1

如图1、图2、图3 、图4、图5所示，用于露天种植猕猴桃的高架微喷装置，包括平顶棚架1、自动微喷系统2和喷头缠绕固定件3；

平顶棚架1由若干设置在地面上的支柱4按正方形排列，支柱4全长 2.8米，入土80厘米，各支柱4靠近顶部间用粗铁丝5相互连接形成大网格，再用若干细铁丝6平行于粗铁丝5并与粗铁丝5连接形成小网格；

自动微喷系统2由水池7、过滤器8、泵9、高压管路10、防滴器11、十字雾化喷头12、湿度传感器13和控制器14组成；高压管路10由总管15、分管16和支管17组成，总管15与水池7和若干分管16连接，总管15上设有过滤器8和泵9，各分管16相互平行并沿大网格的粗铁丝5同向设置，靠近支柱4处分管16上设有支管17，支管17顶端设有防滴器11和十字雾化喷头12；

湿度传感器13放在平顶棚架1上，湿度传感器13通过信号线与控制器14相连，控制器14通过控制线与泵9连接；

喷头缠绕固定件3为铁丝绕制而成，上部为喷头固定环18，中部为S型卡箍19，底部为支柱固定环20；喷头固定环18在防滴器11和十字雾化喷头12之间，S型卡箍19卡在粗铁丝5上，支柱固定环20缠绕在支柱4上，喷头缠绕固定件3固定住支管17并使十字雾化喷头12向上。

所述支柱4每隔2.5米设一根。

所述控制器14为DCS主机。

所述信号线和控制线为屏蔽线。

猕猴桃生长期当天气干燥湿度低于一定值时，湿度传感器13通过信号线将信号传给控制器14，控制器14通过控制线启动泵9，泵9将水池7中经过滤的水增压后输送给各分管16，分管16再把水输送给支管17，高压水经防滴器11从十字雾化喷头12中喷出形成水雾，从上向下对小网格上的猕猴桃叶片进行湿润，当湿度高于一定值时，湿度传感器13通过信号线将信号传给控制器14，控制器14通过控制线停止泵9运行，从而控制空气湿度在一定范围内，满足猕猴桃的生长需要。

实施例2

用于露天种植猕猴桃的高架微喷装置，其实施方式如实施例1，不同在于所述支柱4每隔3.0米设一根。
