一种烤烟种植中烟地土垄起膜的铲土破膜卷膜装置的制作方法

本实用新型涉及一种烤烟种植中烟地土垄起膜的铲土破膜卷膜装置，属于烤烟种植设备技术领域。

背景技术：

用于种植烤烟的烟地需要开沟起垄，土垄与土垄之间形成垄沟。如今烤烟移植多数采用井窖式移植的方式，首先将地膜覆盖在烟地的各个土垄上，地膜两侧位于土垄两侧的斜面上并用泥土覆盖压紧，然后在土垄上用打孔机打孔，再将烟苗移栽在孔穴内。当烟苗长到一定程度时，需要将覆盖在土垄上的地膜揭取掉，以免影响烟苗的成长。位于土垄两侧斜面上的地膜采用泥土覆盖压紧，而土垄顶部的地膜并未压紧，因此，揭取土垄顶部的地膜时，需要将被泥土压紧的地膜和未压紧的地膜划破并相互分开，还需要将覆盖在地膜上的泥土铲掉，以方便揭取地膜，若是不将这些压紧的泥土铲掉，地膜在揭取过程中很容易撕烂残留在土壤中，影响土质，最后才是将地膜卷起来，以便于存放和再利用。

由于没有专门用于揭取地膜的装置，因此，烟农们主要采用人工方式对地膜进行划破、铲土以及卷膜，工作效率低，劳动强度大。因此，提供一种烤烟种植中烟地土垄起膜的铲土破膜卷膜装置是一个亟待解决的问题。

技术实现要素：

本实用新型要解决的技术问题是：提供一种烤烟种植中烟地土垄起膜的铲土破膜卷膜装置，采用机械代替人工，提高工作效率，以克服现有技术的不足。

本实用新型的目的是通过以下技术方案实现的：

一种烤烟种植中烟地土垄起膜的铲土破膜卷膜装置，包括手扶旋耕机或者翻土机的动力箱，在动力箱下面设置有轮子，在动力向的后端设置有扶手，在动力箱的前端设置支架，在支架的左、右两端分别设置竖直的有连杆，连杆上设置有高度调节孔，每根连杆上安装有破膜机构、卷膜机构以及铲土机构，铲土机构安装在连杆的底端。

优选的，所述破膜机构包括横杆、破膜杆以及刀片，横杆和破膜杆连接且两者相互垂直设置呈“L”形，横杆安装在所述连杆上，刀片设置在破膜杆的前端。

进一步的，在所述横杆上设置有多个通孔用于与连杆螺栓连接。螺栓连接时，通过采用横杆上不同的通孔与不同的高度调节孔进行连接，既可以调整刀片的高度位置，又可以调整刀片的左、右位置，使得整个划破装置适用于在不同深度和不同宽度的垄沟中对地膜进行划破作业。

优选的，所述卷膜机构包括转轴以及设置在转轴上设置有卷膜筒，所述转轴一端安装在连杆上，另一端为悬臂端，卷膜筒安装在转轴的悬臂端。

进一步的，在所述转轴上设置有多个通孔用于与连杆螺栓连接。螺栓连接时，通过采用转轴上不同的通孔与不同的高度调节孔进行连接，既可以调整卷膜筒的高度位置，又可以调整卷膜筒的左、右位置，使得整个卷膜装置适用于不同深度和不同宽度的垄沟中对地膜进行卷膜作业。

进一步的，卷膜筒由两块圆板和多根卷膜杆组成，两块圆板相对设置，卷膜杆的两端分别焊接在圆板的圆周上。

所述铲土机构包括铲土板和设置在铲土板上的孔板，孔板上设置有多个通孔用于与连杆螺栓连接，铲土板由倾斜铲土部和水平铲土部组成。铲土板上倾斜铲土部可以用于铲起土垄斜面处的泥土，而水平铲土部则可用于铲起沟底的泥土。通过孔板上不同的通孔与连杆连接，可以调节铲土板的左、右位置，以适用于在不同宽度的垄沟中进行铲土作业。

优选的，所述连杆采用截面呈“L”形状的型钢制作而成。截面呈“L”形状的型钢，可以连杆的强度，可避免造成弯曲，另外，采用型钢加工而成，取材方便，结构简单。

本实用新型的有益效果：本实用新型利用常见的手扶旋耕机或者翻土机，在其动力箱上加装破膜机构、卷膜机构以及铲土机构，烟农在揭取烟地土垄上的地膜时，整个铲土破膜卷膜装置在垄沟中行驶，左、右刀片可同时将垄沟两侧土垄上的地膜划破，左、右两个铲土板可同时将垄沟两侧土垄斜面处覆盖在地膜上的泥土铲掉，左、右两个卷膜筒在土垄滚动即可将垄沟两侧土垄上的地膜卷起。本实用新型在垄沟内行驶的过程中，可以同时完成破膜、铲土和卷膜的工作，以机械代替人工，极大地提高了地膜划破的效率。

附图说明

图1为本实用新型的立体结构示意图；

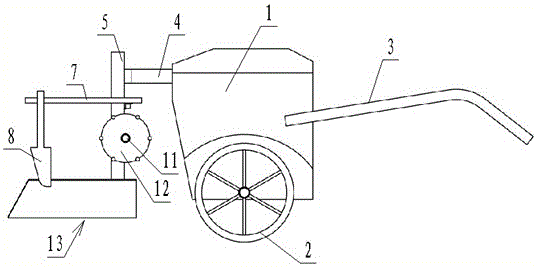

图2为本实用新型的主视图；

图3为本实用新型的左视图；

图4为本实用新型中所述卷膜筒的结构示意图；

附图标记说明：1、动力箱；2、轮子；3、扶手；4、支架；5、连杆；6、横杆；7、破膜杆；8、刀片；9、高度调节孔；10、通孔；11、转轴；12、卷膜筒；13、铲土板；14、倾斜铲土部；15、水平铲土部；16、孔板；17、圆板；18、卷膜杆。

具体实施方式

下面结合附图及具体的实施例对实用新型进行进一步介绍：

一种烤烟种植中烟地土垄起膜的铲土破膜卷膜装置，包括手扶旋耕机或者翻土机的动力箱1，在动力箱1下面设置有轮子2，在动力向1的后端设置有扶手3，在动力箱1的前端设置支架4，在支架4的左、右两端分别设置竖直的有连杆5，连杆5上设置有高度调节孔9，每根连杆5上安装有破膜机构、卷膜机构以及铲土机构，铲土机构安装在连杆5的底端。左、右连杆（5）上的破膜机构、卷膜机构以及铲土机构对称设置。

在本实施例中，所述破膜机构包括横杆6、破膜杆7以及刀片8，横杆6和破膜杆7连接且两者相互垂直设置呈“L”形，横杆6安装在所述连杆5上，刀片8设置在破膜杆6的前端。

进一步的，在所述横杆6上设置有多个通孔10用于与连杆5螺栓连接。

在本实施例中，所述卷膜机构包括转轴11以及设置在转轴11上设置有卷膜筒12，所述转轴11一端安装在连杆5上，另一端为悬臂端，卷膜筒12安装在转轴11的悬臂端。

进一步的，在所述转轴11上设置有多个通孔10用于与连杆5螺栓连接。

进一步的，卷膜筒12由两块圆板17和多根卷膜杆18组成，两块圆板17相对设置，卷膜杆18的两端分别焊接在圆板17的圆周上。

在本实施例中，所述铲土机构包括铲土板13和设置在铲土板13上的孔板16，孔板16上设置有多个通孔10用于与连杆5螺栓连接，铲土板13由倾斜铲土部14和水平铲土部15组成。

在本实施了中，所述连杆5采用截面呈“L”形状的型钢制作而成。

以上内容是结合具体的优选实施方式对本实用新型所作的进一步详细说明，不能认定本实用新型的具体实施只局限于这些说明。对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干简单推演或替换，都应当视为属于本实用新型的保护范围。
