一种畜牧业用饲料高效切碎装置的制作方法

本实用新型涉及一种切碎装置，尤其涉及一种畜牧业用饲料高效切碎装置。

背景技术：

畜牧业是利用畜禽等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门。区别于自给自足家畜饲养，畜牧业的主要特点是集中化、规模化、并以营利为生产目的。是人类与自然界进行物质交换的极重要环节。

畜牧业在经济发展的早期阶段，常常表现为农作物生产的副业，即所谓“后院畜牧业”。随着经济的发展，逐渐的在某些部门发展成为相对独立的产业。例如：蛋鸡业、肉鸡业、奶牛业、肉牛业、养猪业等。中国的畜牧业在经历了40年的发展特别是中国共产党十一届三中全会后，到1990年，畜牧业产值占农业总产值的比重按当年价格计算已达到26.6％。随着相对独立的畜牧业产业的出现，又开始分化出一个强大的工业部门，这就是为畜牧业及生产服务的各种畜牧业投入工业，包括：机器、设备、兽药、配合饲料等的生产，以及各种畜牧业产品的加工业，如肉类加工业、奶品加工业等。

饲料，是所有人饲养的动物的食物的总称，比较狭义地一般饲料主要指的是农业或牧业饲养的动物的食物。饲料(Feed)包括大豆、豆粕、玉米、鱼粉、氨基酸、杂粕、添加剂、乳清粉、油脂、肉骨粉、谷物、甜高粱等十余个品种的饲料原料。

饲料的切碎有利于提升牲畜的食欲，有利于牲畜的成长。

现有的畜牧业用饲料切碎装置存在切碎效率低、切碎不彻底、实用性弱的缺点，因此亟需研发一种切碎效率高、切碎彻底、实用性强的畜牧业用饲料高效切碎装置。

技术实现要素：

(1)要解决的技术问题

本实用新型为了克服现有的畜牧业用饲料切碎装置存在切碎效率低、切碎不彻底、实用性弱的缺点，本实用新型要解决的技术问题是提供一种切碎效率高、切碎彻底、实用性强的畜牧业用饲料高效切碎装置。

(2)技术方案

为了解决上述技术问题，本实用新型提供了这样一种畜牧业用饲料高效切碎装置，包括有弹簧、支架、固定块、左架、底座、第一轴承座、旋转电机、第一皮带轮、第一转轴、第二轴承座、第三轴承座、支杆、顶板、连杆、第二转轴、第二齿轮、第一齿轮、铡刀、破碎箱、第三转轴、第二皮带轮和平皮带；底座顶部从左至右依次连接有左架、第一轴承座和旋转电机，左架上端连接有固定块，固定块顶部转动式连接有支架，第一轴承座顶部连接有第三转轴，第三转轴上端连接有破碎箱，第三转轴下部连接有第二皮带轮，底座上方设有顶板，顶板底部从左至右依次连接有支杆、第三轴承座和第二轴承座，第二轴承座位于旋转电机正上方，第二轴承座与旋转电机之间连接有第一转轴，第一转轴上部设有第一齿轮，第一转轴下部设有第一皮带轮，第一皮带轮位于第二皮带轮右侧，第一皮带轮与第二皮带轮位于同一水平面上，第一皮带轮与第二皮带轮之间通过平皮带传动，第三轴承座底部连接有第二转轴，第二转轴下端连接有第二齿轮，第二齿轮与第一齿轮啮合，第二齿轮左侧底部转动式连接有连杆，支杆下端转动式连接有铡刀，连杆左端与铡刀上端左侧转动式连接，支架右端与铡刀上端右侧转动式连接，铡刀上端左侧与固定块顶部右侧之间连接有弹簧，铡刀位于破碎箱内。

优选地，还包括有第四轴承座和第四转轴，底座顶部左右两侧对称设有第四轴承座，第一轴承座位于第四轴承座之间，左架和旋转电机位于第四轴承座两侧，第四轴承座顶部均设有第四转轴，第四转轴上端与破碎箱底部接触。

优选地，还包括有橡胶垫，第四转轴上端设有橡胶垫，橡胶垫与破碎箱底部接触。

优选地，还包括有防护罩，旋转电机外侧设有防护罩。

优选地，铡刀下端为锯齿状。

优选地，第一轴承座、第二轴承座、第三轴承座和第四轴承座均为推力轴承。

优选地，底座材质为Q235钢。

工作原理：当要进行畜牧业用饲料切碎工作时，工作人员把待切碎的畜牧业用饲料放到破碎箱内，然后控制旋转电机顺时针转动，带动第一皮带轮、第一转轴和第一齿轮顺时针转动，第一皮带轮顺时针转动在平皮带的作用下，带动第二皮带轮和第三转轴顺时针转动，进而带动破碎箱顺时针转动，增加切碎范围，第一齿轮顺时针转动带动第二齿轮逆时针转动，在连杆的作用下带动铡刀上端左侧不断向上和向下摆动切碎破碎箱内的饲料，如此不断控制旋转电机顺时针转动，破碎箱不断顺时针转动，铡刀不断左右摆动切碎破碎箱内的饲料，使得碎破碎箱内的饲料切碎的更加均匀，直到碎破碎箱内的饲料完全切碎时，控制旋转电机停止转动，工作人员把已切碎的畜牧业用饲料从破碎箱内取出，畜牧业用饲料切碎工作完成。

因为还包括有第四轴承座和第四转轴，底座顶部左右两侧对称设有第四轴承座，第一轴承座位于第四轴承座之间，左架和旋转电机位于第四轴承座两侧，第四轴承座顶部均设有第四转轴，第四转轴上端与破碎箱底部接触，当不断控制旋转电机顺时针转动，破碎箱不断顺时针转动时，第四转轴可以对破碎箱起到支撑作用，有利于提高装置的安全性和实用性。

因为还包括有橡胶垫，第四转轴上端设有橡胶垫，橡胶垫与破碎箱底部接触，橡胶垫可以减小破碎箱底部与第四转轴顶部之间的摩擦，有利于提高装置的使用年限。

因为还包括有防护罩，旋转电机外侧设有防护罩，防护罩可以防止有东西破坏旋转电机，对旋转电机起到防护作用，有利于提高装置的使用年限和实用性。

因为铡刀下端为锯齿状，可以使得切碎效果更好，使得饲料切的更碎，有利于提高装置的实用性，也可以提高畜牧业用饲料切碎工作的工作效率。

因为底座材质为Q235钢，Q235钢可以提高装置的使用年限和耐腐蚀性。

(3)有益效果

本实用新型达到了切碎效率高、切碎彻底、实用性强的效果，当要进行畜牧业用饲料切碎工作时，使用本装置可以提高整个畜牧业用饲料切碎工作的工作效率，而且切碎效果更好，使得整个畜牧业用饲料切碎工作变得更加轻松便捷。

附图说明

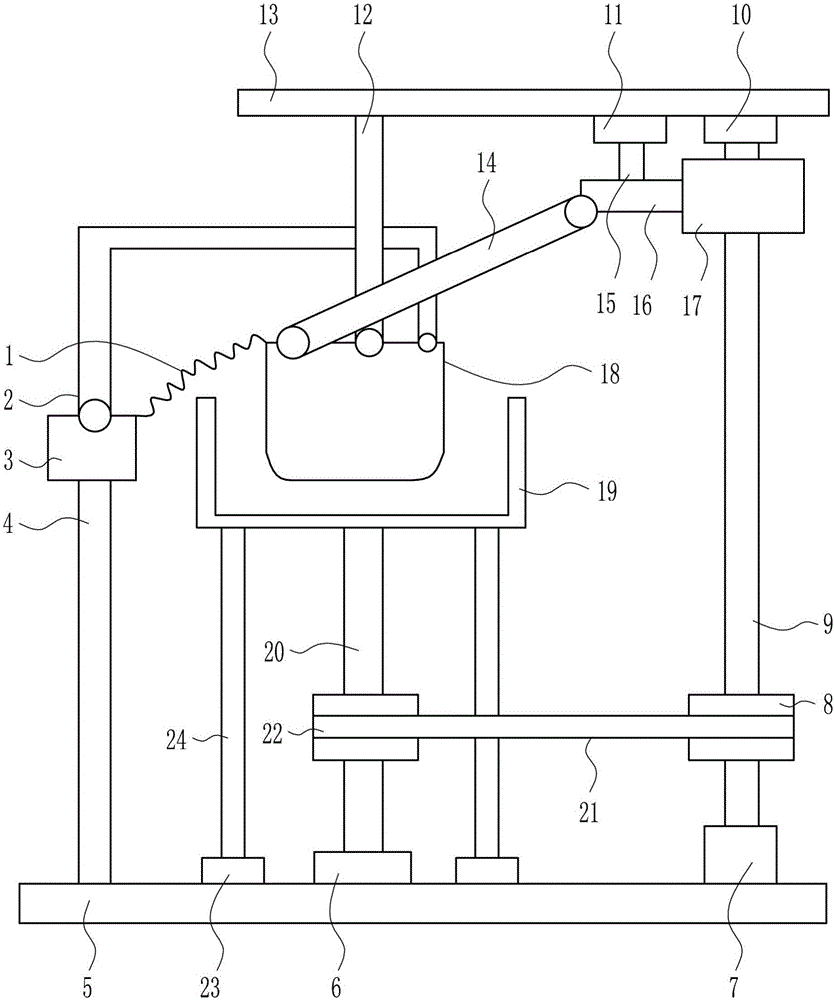

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

图3为本实用新型的第三种主视结构示意图。

图4为本实用新型的第四种主视结构示意图。

图5为本实用新型铡刀的主视结构示意图。

附图中的标记为：1-弹簧，2-支架，3-固定块，4-左架，5-底座，6-第一轴承座，7-旋转电机，8-第一皮带轮，9-第一转轴，10-第二轴承座，11-第三轴承座，12-支杆，13-顶板，14-连杆，15-第二转轴，16-第二齿轮，17-第一齿轮，18-铡刀，19-破碎箱，20-第三转轴，21-第二皮带轮，22-平皮带，23-第四轴承座，24-第四转轴，25-橡胶垫，26-防护罩。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种畜牧业用饲料高效切碎装置，如图1—5所示，包括有弹簧1、支架2、固定块3、左架4、底座5、第一轴承座6、旋转电机7、第一皮带轮8、第一转轴9、第二轴承座10、第三轴承座11、支杆12、顶板13、连杆14、第二转轴15、第二齿轮16、第一齿轮17、铡刀18、破碎箱19、第三转轴20、第二皮带轮21和平皮带22；底座5顶部从左至右依次连接有左架4、第一轴承座6和旋转电机7，左架4上端连接有固定块3，固定块3顶部转动式连接有支架2，第一轴承座6顶部连接有第三转轴20，第三转轴20上端连接有破碎箱19，第三转轴20下部连接有第二皮带轮21，底座5上方设有顶板13，顶板13底部从左至右依次连接有支杆12、第三轴承座11和第二轴承座10，第二轴承座10位于旋转电机7正上方，第二轴承座10与旋转电机7之间连接有第一转轴9，第一转轴9上部设有第一齿轮17，第一转轴9下部设有第一皮带轮8，第一皮带轮8位于第二皮带轮21右侧，第一皮带轮8与第二皮带轮21位于同一水平面上，第一皮带轮8与第二皮带轮21之间通过平皮带22传动，第三轴承座11底部连接有第二转轴15，第二转轴15下端连接有第二齿轮16，第二齿轮16与第一齿轮17啮合，第二齿轮16左侧底部转动式连接有连杆14，支杆12下端转动式连接有铡刀18，连杆14左端与铡刀18上端左侧转动式连接，支架2右端与铡刀18上端右侧转动式连接，铡刀18上端左侧与固定块3顶部右侧之间连接有弹簧1，铡刀18位于破碎箱19内。

还包括有第四轴承座23和第四转轴24，底座5顶部左右两侧对称设有第四轴承座23，第一轴承座6位于第四轴承座23之间，左架4和旋转电机7位于第四轴承座23两侧，第四轴承座23顶部均设有第四转轴24，第四转轴24上端与破碎箱19底部接触。

还包括有橡胶垫25，第四转轴24上端设有橡胶垫25，橡胶垫25与破碎箱19底部接触。

还包括有防护罩26，旋转电机7外侧设有防护罩26。

铡刀18下端为锯齿状。

第一轴承座6、第二轴承座10、第三轴承座11和第四轴承座23均为推力轴承。

底座5材质为Q235钢。

工作原理：当要进行畜牧业用饲料切碎工作时，工作人员把待切碎的畜牧业用饲料放到破碎箱19内，然后控制旋转电机7顺时针转动，带动第一皮带轮8、第一转轴9和第一齿轮17顺时针转动，第一皮带轮8顺时针转动在平皮带22的作用下，带动第二皮带轮21和第三转轴20顺时针转动，进而带动破碎箱19顺时针转动，增加切碎范围，第一齿轮17顺时针转动带动第二齿轮16逆时针转动，在连杆14的作用下带动铡刀18上端左侧不断向上和向下摆动切碎破碎箱19内的饲料，如此不断控制旋转电机7顺时针转动，破碎箱19不断顺时针转动，铡刀18不断左右摆动切碎破碎箱19内的饲料，使得碎破碎箱19内的饲料切碎的更加均匀，直到碎破碎箱19内的饲料完全切碎时，控制旋转电机7停止转动，工作人员把已切碎的畜牧业用饲料从破碎箱19内取出，畜牧业用饲料切碎工作完成。

因为还包括有第四轴承座23和第四转轴24，底座5顶部左右两侧对称设有第四轴承座23，第一轴承座6位于第四轴承座23之间，左架4和旋转电机7位于第四轴承座23两侧，第四轴承座23顶部均设有第四转轴24，第四转轴24上端与破碎箱19底部接触，当不断控制旋转电机7顺时针转动，破碎箱19不断顺时针转动时，第四转轴24可以对破碎箱19起到支撑作用，有利于提高装置的安全性和实用性。

因为还包括有橡胶垫25，第四转轴24上端设有橡胶垫25，橡胶垫25与破碎箱19底部接触，橡胶垫25可以减小破碎箱19底部与第四转轴24顶部之间的摩擦，有利于提高装置的使用年限。

因为还包括有防护罩26，旋转电机7外侧设有防护罩26，防护罩26可以防止有东西破坏旋转电机7，对旋转电机7起到防护作用，有利于提高装置的使用年限和实用性。

因为铡刀18下端为锯齿状，可以使得切碎效果更好，使得饲料切的更碎，有利于提高装置的实用性，也可以提高畜牧业用饲料切碎工作的工作效率。

因为底座5材质为Q235钢，Q235钢可以提高装置的使用年限和耐腐蚀性。
