本实用新型涉及一种温室大棚结构,特别涉及一种适合机械操作且升温快的日光温室。
背景技术:
一般日光温室棚面造型采用流线型弧度和抛物线型,这两种棚面结构,大棚内部前面2m比较低矮,棚内使用空间小,大型翻地机械不能到达,只能采用小型机械,因翻地深度达不到而影响作物生长,同时降低了工作人员的工作效率;上午10点之前,太阳入射角度低,这两种棚面,只能通过1/3棚面射入,采光率低,升温慢。
技术实现要素:
本发明要解决的技术问题是针对上述技术方案的不足,提供一种种适合机械操作且升温快的日光温室,其适合机械操作且日光温室的采光好,能迅速提高棚内温度;提高了工作人员的工作效率,节省了棚内的使用空间。
为解决上述技术问题,本实用新型的技术方案为:
一种适合机械操作且升温快的日光温室,包括棚面,所述棚面的前1/5部分为半圆形弧度,所述棚面的后2/5部分为抛物线形弧度;
所述日光温室内还设置有送苗装置。
作为优选的技术方案,所述送苗装置,包括设置在墙体上的第一凹槽与第二凹槽,墙体通过连接装置连接有送苗盒。
作为优选的技术方案,所述送苗盒包括盒体,盒体侧壁设有把手,盒体底部设置有定位筒。
作为优选的技术方案,所述连接装置包括设置在第一凹槽内的第一转轮,第一转轮活动连接第一铰柱,第一铰柱铰接有定位柱,所述定位柱与定位筒插装配合。
作为优选的技术方案,所述连接装置还包括设置在第二凹槽内的第二转轮,第二转轮活动连接第二铰柱,第二铰柱铰接有固定柱,所述固定柱的末端设置有弯钩。
作为优选的技术方案,所述盒体两侧设置有滚轮。
本实用新型与现有技术相比,具有以下优点:
(1)、适合机械操作;
(2)、日光温室的采光好,能迅速提高棚内温度;
(3)、提高了工作人员的工作效率,
(4)、节省了棚内的使用空间。
附图说明
图1本实用新型日光温室的结构示意图;
图2本实用新型送苗装置的结构示意图;
图3本实用新型送苗装置的拆解图;

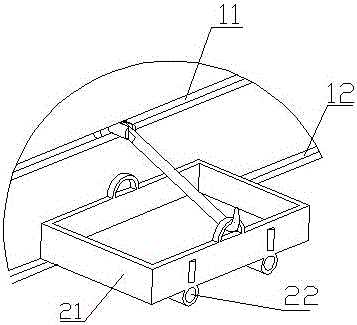

图4本实用新型送苗装置的另一结构示意图;
其中:1-棚面,11-第二凹槽,12-第一凹槽,20-滚轮,21-盒体,22-第一转轮,23-定位筒,24-第一铰柱,25-定位柱,26-第二转轮,27-第二铰柱,28-固定柱,29-把手。
具体实施方式:
为了对本实用新型的技术特征、目的和效果有更加清楚的理解,现对照附图说明本实用新型的具体实施方式。
实施例1一种适合机械操作且升温快的日光温室
参见图1-4,本实用新型提供一种适合机械操作且升温快的日光温室,包括棚面1,所述棚面1的前1/5部分为半圆形弧度,所述棚面1的后2/5部分为抛物线形弧度。
所述日光温室内还设置有送苗装置,包括设置在墙体上的第一凹槽12与第二凹槽11,墙体通过连接装置连接有送苗盒,所述送苗盒包括盒体21,盒体21侧壁设有把手29,盒体21底部设置有定位筒23,所述连接装置包括设置在第一凹槽12内的第一转轮22,第一转轮22活动连接第一铰柱24,第一铰柱24铰接有定位柱25,所述定位柱25与定位筒23插装配合,所述连接装置还包括设置在第二凹槽内11的第二转轮26,第二转轮26活动连接第二铰柱27,第二铰柱27铰接有固定柱28,所述固定柱28的末端设置有弯钩。
通过此设置,在使用时,将需要栽种的幼苗放入盒体内后,将定位柱垂直于墙壁方向展开,将送苗盒盒体底端的定位筒对准定位柱插入,再用固定柱的弯钩将远离墙壁一侧的把手勾住,此时推动盒体沿墙移动,到达合适的位置后,用手托住盒体底部,将带弯钩的固定柱与把手分离,再将盒体向外拉出即可。当送苗盒不使用时,可将送苗盒挂在固定柱上,同时将定位柱通过转动调节放置在第一凹槽内,此时,盒体不占用空间,方便工作人员沿墙体走动。
所述盒体两侧设置有滚轮20,通过此设置,在使用送苗盒送苗时,能有效减少盒体与墙壁的摩擦力,保证盒体沿墙壁顺畅移动。
采用实用新型的有益效果是,本发明的棚面结构,前侧棚面高,适合机械操作。前侧弧度大,与上午太阳入射角小,采光好,能迅速提高棚内温度;提高了工作人员的工作效率,节省了棚内的使用空间。
