一种洒水喷头和该洒水喷头的制造方法与流程

本发明涉及一种喷头，尤其是涉及一种洒水喷头和该洒水喷头的制造方法。

背景技术：

洒水喷头在农业灌溉方面有着广泛的用途，相对于传统的漫灌的灌溉方式来说，利用洒水喷头进行灌溉，不仅能够节约用水，而且能够提高灌溉效果。传统的洒水喷头是提供一个进水口和一个出水口以及一个打撒装置，该出水口和该进水口相互连通，在将该洒水喷头安装于一个进水管上之后，进水管内的水能够通过该进水口进入到该洒水喷头的内部和通过该出水口喷出该洒水喷头，当水从该出水口喷出时，水流能够使该打散装置转动从而将水流打散。然而，现在的洒水喷头仍然存在着很多的缺陷。第一，该洒水喷头通常由支撑杆立柱支撑，其容易导致侧面喷洒盲区的问题，例如越是距离该洒水喷头较近的位置越不容易被洒到水。第二，对于没有支撑杆立柱的洒水喷头来说，由于该打散装置(转轮)过重，导致该转轮和支撑面的摩擦很大，从而导致喷头在关水后该打撒装置过早停止，水流从单个方向出来，从而伤及喷洒作物的问题。第三，传统喷头在流道设计是采用单流道，导致喷头喷洒时远处有水，近处无水或者部分区块无水，最终致使浇灌的作物生长不一致，影响作物的经济效益。

技术实现要素：

本发明的目的在于提供一种洒水喷头和该洒水喷头的制造方法。

为了达到上述目的，本发明提供的技术方案是，一种洒水喷头，其用于安装于一个进水管，其中该洒水喷头包括一个喷头装置以及一个框架装置，该喷头装置具有一个进水通道以及分别连通于该进水通道的一个第一方向出水口以及一个第二方向出水口，该喷头装置可安装于该进水管，以使该进水通道连通于该进水管，该框架装置包括一个上旋转元件、一个下旋转元件以及两个框架臂，各个该框架臂的上端部分别设置于该上旋转元件，各个该框架臂的下端部分别设置于该下旋转元件，该框架装置的该上旋转元件和该下旋转元件分别可转动地设置于该喷头装置的上部和下部，以使各个该框架臂分别位于该喷头装置的该第一方向出水口和该第二方向出水口的出水路径上，从而当该进水管内的水经由该进水通道而分别从该第一方向出水口和该第二方向出水口向外部喷射时，喷出的水使该框架装置转动，进而由转动的该框架装置的各个该框架臂将水打散。

作为本发明的该洒水喷头的进一步优选的实施例，该喷头装置包括一个上旋转架、一个下旋转架以及一个喷洒主体，该下旋转架具有一个第一通道，该喷洒主体具有一个第二通道以及连通于该第二通道的该第一方向出水口和该第二方向出水口，该喷洒主体的上部和下部分别可转动地安装于该上旋转架和该下旋转架，以使该下旋转架的该第一通道和该喷洒主体的该第二通道相互连通，并且该第一通道和该第二通道形成该进水通道，该框架装置的该上旋转元件可转动地安装于该上旋转架，该下旋转元件可转动地安装于该可旋转架。

作为本发明的该洒水喷头的进一步优选的实施例，该上旋转元件具有一个上安装孔，该上旋转架可转动地安装于该上旋转元件的该上安装孔，该下旋转元件具有一个下安装孔，该下旋转架可转动地安装于该下旋转元件的该下安装孔。

作为本发明的该洒水喷头的进一步优选的实施例，该下旋转架包括一个旋转平台以及一个连接元件，该旋转平台具有一个第一安装元件、一个第二安装元件以及一个第一通孔，该第一通孔连通于该第一安装元件和该第二安装元件，该旋转平台的该第一安装元件可转动地安装于该下旋转元件的该下安装孔，该旋转平台的该第二安装元件可转动地安装于该喷洒主体的该第二通道，以使该旋转平台的该第一通孔连通于该喷洒主体的该第二通道，该连接元件具有一个第二通孔，该连接元件安装于该下旋转元件的该下安装孔，以使该连接元件的该第二通孔连通于该旋转平台的该第一通孔，并且该第一通孔和该第二通孔形成该第一通道，其中该连接元件可连接于该进水管，以使该连接元件的该第二通孔连通于该进水管。

作为本发明的该洒水喷头的进一步优选的实施例，该喷洒主体具有一个定位凸起，该上旋转架具有一个定位凹槽，该喷洒主体的该定位凸起可转动地定位于该上旋转架的该定位凹槽。

作为本发明的该洒水喷头的进一步优选的实施例，该喷洒主体具有一个定位凹槽，该上旋转架具有一个定位凸起，该上旋转架的该定位凸起可转动地定位于该喷洒主体的该定位凹槽。

作为本发明的该洒水喷头的进一步优选的实施例，该喷洒主体具有至少一个散热孔，该散热孔连通于该喷洒主体第二通道，并且该散热孔对应于该旋转平台的该第二安装元件。

作为本发明的该洒水喷头的进一步优选的实施例，各个该框架臂的上端部分别对称地且一体地延伸于该上旋转元件的两侧，各个该框架臂的下端部分别对称地且一体地延伸于该下旋转元件的两侧。

本发明还提供一种洒水喷头的制造方法，该洒水喷头的制造方法包括：

提供具有一个进水通道和连通于该进水通道的一个第一方向出水口和一个第二方向出水口的喷头装置；以及

将一个框架装置的一个上旋转元件可转动地安装于该喷头装置的上部，和将该框架装置的一个下旋转元件可转动地安装于该喷头装置的下部，以使该框架装置的延伸于该上旋转元件和该下旋转元件之间的各个框架臂保持在该喷头装置的该第一方向出水口和该第二方向出水口的出水路径上。

作为本发明的该洒水喷头的制造方法的进一步优选的实施例，将该喷头装置的一个上旋转架可转动地安装于该上旋转元件，和将该喷头装置的一个下旋转架可转动地安装于该下旋转元件，并且将该喷头装置的一个喷洒主体的上部和下部分别可转动地安装于该上旋转架和该下旋转架，其中该喷洒主体的一个第二通道连通该喷洒主体的该第一方向出水口、该第二方向出水口和该下旋转架的一个第一通道。

作为本发明的该洒水喷头的制造方法的进一步优选的实施例，各个该框架臂的上端部和下端部分别与该上旋转元件和该下旋转元件一体地成型。

作为本发明的该洒水喷头的制造方法的进一步优选的实施例，该第一方向出水口的第一方向和垂直面形成的夹角的取值范围是60°～70°，该第二方向出水口的第二方向和垂直面形成的夹角的取值范围是80°～85°。

与现有技术相比，本发明的该洒水喷头提供一个喷头装置，该喷头装置具有一个进水通道和连通于该进水通道的一个第一方向出水口以及一个第二方向出水口，当水流自该进水通道进入到该喷头装置后，分别从该第一方向出水口向第一方向喷射，和从该第二方向出水口向第二方向喷射，相对于传统的仅有一个出水口的洒水喷头来说，本发明的该洒水喷头能够分别向第一方向和第二方向喷洒水，以解决传统的洒水喷头的喷洒盲区、伤作物、喷洒不均匀等问题。尤其是，该第一方向出水口斜向上延伸，以使水流能够喷射的更远，该第二方向出水口斜向下延伸，以使水流能够喷射的更仅，从而便于利用该洒水喷头均匀地喷洒水，以有利于灌溉。

附图说明

为了获得本发明的上述和其他优点和特点，以下将参照附图中所示的本发明的具体实施例对以上概述的本发明进行更具体的说明。应理解的是，这些附图仅示出了本发明的典型实施例，因此不应被视为对本发明的范围的限制，通过使用附图，将对本发明进行更具体和更详细的说明和阐述。在附图中：

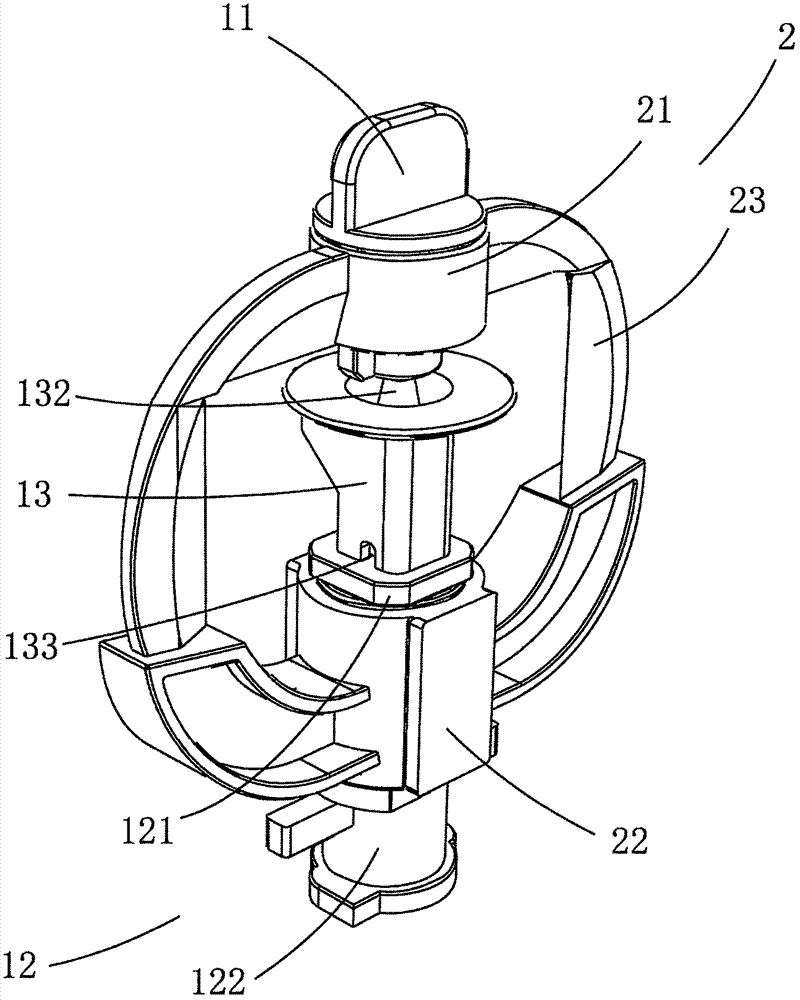

图1是该洒水喷头的一个角度的立体示意图。

图2是该洒水喷头的另一个角度的立体示意图。

图3是该洒水喷头的分解示意图。

图4是该洒水喷头的喷洒主体的立体示意图。

图5该洒水喷头的一个方向的剖视示意图。

图6是该洒水喷头的使用状态的剖视示意图。

图7是该洒水喷头的立体剖视示意图。

具体实施方式

以下描述用于揭露本发明以使本领域技术人员能够实现本发明。以下描述中的优选实施例只作为举例，本领域技术人员可以想到其他显而易见的变型。在以下描述中界定的本发明的基本原理可以应用于其他实施方案、变形方案、改进方案、等同方案以及没有背离本发明的精神和范围的其他技术方案。

如图1至图7，根据本发明的发明精神提供一种洒水喷头，其用于安装于一个进水管，以通过该进水管将外部水源引流至该洒水喷头，并且通过该洒水喷头将水流向四面八方均匀地喷射，从而实现灌溉的目的。并且，本发明的该洒水喷头能够解决洒水盲区的问题。具体地说，该洒水喷头包括一个喷头装置1以及一个框架装置2，该框架装置2可转动地设置于该喷头装置1，该喷头装置1用于安装于该进水管，以使该进水管引流至该洒水喷头的内部的水源在经过该喷头装置1后向四面八方均匀地喷射，在这个过程中，该喷头装置1喷射的水流使该框架装置2座相对于该喷头装置1的转动，从而该框架装置2能够打散该喷头装置1喷出的水流，以提高灌溉效果。

该喷头装置1具有一个进水通道101、一个第一方向出水口102以及一个第二方向出水口103，该第一方向出水口102和该第二方向出水口103分别连通于该进水通道101，当该喷头装置1安装于该进水管后，该进水管和该喷头装置1的该进水通道101相互连通，该进水管将水流引入至该喷头装置1的该进水通道101，并且通过该第一方向出水口102向第一方向喷射水流，和通过该第二方向出水口103向第二方向喷射水流。值得一提的是，该第一方向出水口102斜向上，以使自该第一方向出水口102被喷出的水流能够喷射的更远，该第二方向出水口103斜向下，以使自该第二方向出水口103被喷出的水流能够喷射的更近，从而有利于消除喷射盲区，以对该洒水喷头的使用环境更好地进行灌溉。

值得一提的是，该洒水喷头也可以被倒置地安装，在这种情况下，自该第一方向出水口102被喷出的水流能够喷射的更近，自该第二方向出水口103被喷出的水流能够喷射的更远。

该框架装置2包括一个上旋转元件21、一个下旋转元件22以及两个框架臂23，各个该框架臂23的上端部231分别设置于该上旋转元件21，各个该框架臂23的下端部232分别设置于该下旋转元件22，其中该框架装置2的该上旋转元件21和该下旋转元件22分别可转动地设置于该喷头装置1的上部和下部，以使各个该框架臂23分别保持在该喷头装置1的该第一方向出水口102和该第二方向出水口103的出水路径上，从而当该进水管内的水经由该进水通道101而分别从该第一方向出水口102和该第二方向出水口103向外部喷射时，喷出的水流使该框架装置2转动，进而由转动的该框架装置2的各个该框架臂23将水流打散，以对该洒水喷头的使用环境均匀地灌溉。

优选地，如图1和图2以及图3所示，各个该框架臂23的该上端部231分别对称地且一体地延伸于该上旋转元件21的两侧，各个该框架臂23的该下端部232分别对称地且一体地延伸于该下旋转元件22的两侧。也就是说，该框架装置2可以是一体式结构。

如图2和图3以及图4所示，该喷头装置1包括一个上旋转架11、一个下旋转架12以及一个喷洒主体13，该下旋转架12具有一个第一通道120，该喷洒主体13具有一个第二通道131以及连通于该第二通道131的该第一方向出水口102和该第二方向出水口103，该喷洒主体13的上部和下部分别可转动地安装于该上旋转架11和该下旋转架12，以使该下旋转架12的该第一通道120和该喷洒主体13的该第二通道131相互连通，并且该第一通道120和该第二通道131形成该进水通道101。

该框架装置2的该上旋转元件21可转动地设置于该上旋转架11，该下旋转元件12可转动地设置于该下旋转架22。当该洒水喷头在使用时，自该进水管经由该进水通道101进入到该喷洒主体13的该第二通道131内的水流在经由该第一方向出水口102和该第二方向出水口103向外喷射时，水流驱动该喷洒主体13做相对于该上旋转架11和该下旋转架12的转动，自该第一方向出水口102和该第二方向出水口103喷射出的水流驱动该框架装置2做相对于该上旋转架11和该下旋转架12的转动，以使水流能够被打散而均匀地对使用环境进行灌溉。

优选地，如图3所示，该上旋转元件21具有一个上安装孔211，该上旋转架11可转动地安装于该上旋转元件21的该上安装孔211，以使该上旋转元件21能够做相对于该上旋转架11的转动。该下旋转元件22具有一个下安装孔221，该下旋转架12可转动地安装于该下旋转元件22的该下安装孔221，以使该下旋转元件22能够做相对于该下旋转架12的转动。

如图3，该下旋转架12包括一个旋转平台121以及一个连接元件122。该旋转平台121具有一个第一安装元件1211、一个第二安装元件1212以及一个第一通孔1213，该第一通孔1213连通于该第一安装元件1211和该第二安装元件1212，该旋转平台121的该第一安装元件1211可转动地安装于该下旋转元件22的该下安装孔221，该旋转平台121的该第二安装元件1212可转动地安装于该喷洒主体13的该第二通道131，以使该旋转平台121的该第一通孔1213连通于该喷洒主体13的该第二通道131。该连接元件122具有一个第二通孔1221，该连接元件122安装于该下旋转元件22的该下安装孔221，以使该连接元件122的该第二通孔1221连通于该旋转平台121的该第一通孔1213，并且该第一通孔1213和该第二通孔1221形成该第一通道120，其中该连接元件122可连接于该进水管，以使该连接元件122的该第二通孔1221连通于该进水管。

如图4、图5和图6，该喷洒主体13具有一个定位凸起132，该上旋转架11具有一个定位凹槽111，该喷洒主体13的该定位凸起132可转动地定位于该上旋转架11的该定位凹槽111，或者该喷洒主体13具有该定位凹槽111，该上旋转架11具有该定位凸起132，该上旋转架11的该定位凸起132可转动地定位于该喷洒主体13的该定位凹槽111。

进一步地，如图1和图2，该喷洒主体13具有至少一个散热孔133，该散热孔133连通于该喷洒主体13的第二通道131，并且该散热孔133对应于该旋转平台121的该第二安装元件1212，以保证该洒水喷头在长时间使用时的安全性。

本发明还提供一种洒水喷头的制造方法，其中该洒水喷头的制造方法包括：

提供具有一个进水通道101和连通于该进水通道101的一个第一方向出水口102和一个第二方向出水口103的喷头装置1；以及将一个框架装置2的一个上旋转元件21可转动地安装于该喷头装置1的上部，和将该框架装置2的一个下旋转元件22可转动地安装于该喷头装置1的下部，以使该框架装置2的延伸于该上旋转元件21和该下旋转元件22之间的各个框架臂23保持在该喷头装置1的该第一方向出水口102和该第二方向出水口103的出水路径上。

本发明的该洒水喷头的使用方式时，将该洒水喷头的该连接元件122安装于铺设在使用环境的该进水管上，以使该进水通道101能够和该进水管相互连通，从而该进水管能够将外部水源通过该进水通道101引流至该洒水喷头的该喷头装置1的内部，当水流通过该喷头装置1的该第一方向出水口102和该第二方向喷水口102喷射时，由于该第一方向出水口102和该第二方向出水口102均是一个弯曲的通道，从而自该进水通道101流向该第一方向出水口102和该第二方向出水口102的水流能够使该喷头主体13做相对于该上旋转架11和该下旋转架12的转动。

由于该第一方向出水口102斜向上地延伸，从而从该第一方向出水口102喷射出来的水流能够喷射更远的距离，由于该第二方向出水口103斜向下延伸，从而从该第二方向出水口103喷射出来的水流能够喷射的更近，以消除喷洒盲区。该从该第一方向出水口102和从该第二方向出水口102喷射出来的水流击打到该框架装置2的该框架臂23时，该框架臂23做相对于该上旋转架11和该下旋转架12的转动，从而转动的该框架臂23能够将水流打散，以更均匀地将水流喷洒到使用环境。

以上对本发明的一个实施例进行了详细说明，但该内容仅为本发明的较佳实施例，不能被认为用于限定本发明的实施范围。凡依本发明申请范围所作的均等变化与改进等，均应仍归属于本发明的专利涵盖范围之内。
