具有往复诱钓功能的鱿鱼钓机网托架和诱钓方法与流程

本发明属于鱿鱼钓机网托架的技术领域，特别是涉及一种具有往复诱钓功能的鱿鱼钓机网托架和诱钓方法。

背景技术：

大洋性鱿鱼类资源量丰富、分布广泛，是重要的经济头足类渔业资源，公海鱿鱼钓渔业是中国远洋渔业的支柱产业之一。目前，鱿鱼的捕捞生产一般采取人工手钓结合鱿鱼钓机机钓的作业方式。为了提高渔获产量，在钓线的收放过程中需要进行抖动来实现对鱿鱼的引诱。抖动是鱿鱼钓捕作业中的关键诱鱼动作，抖动不当既会减少目标鱿鱼上钩率，又会增加鱿鱼的脱钩率。手钓抖动是渔民根据手感调节钓线的上升速度和下降速度。机钓抖动可分为机械式抖动和电控式抖动两种，机械式的抖动为电动机转速恒定，通过不同形状的转盘使钓线产生抖动；电控式的抖动是电动机转速可调，通过数字控制器控制转盘的转速及方向，实现钓线的往复抖动。随着我国鱿钓渔业的发展、钓捕海区和渔船的扩大，如何能够通过机械化的钓捕作业，极大降低船员的劳动强度，是未来远洋鱿钓渔业的发展趋势。

目前，鱿鱼钓机的诱钓动作均是通过调节电动机的正、反转向完成，即钓线的水平位置不变，仅由钓线的上下往复曳引来实现引诱鱿鱼上钩的目的，抖动形式较为单一。为了增加渔获效率，抖动方式和效果需要进一步改进。

技术实现要素：

本发明所要解决的技术问题是提供一种具有往复诱钓功能的鱿鱼钓机网托架和诱钓方法，在鱿鱼钓线上下动作的基础上实现钓线的水平往复诱钓动作，扩大诱钓范围，增加诱钓效果，提高生产效率。

本发明解决其技术问题所采用的技术方案是提供一种具有往复诱钓功能的鱿鱼钓机网托架，包括主网架、固定支架、导向槽、导向滑轮、往复丝杆、导轨连接杆和电机，所述主网架的后端设有固定支架，所述主网架的前端安装有两个导向槽，所述导向槽沿主网架的前后方向安装，所述导向滑轮安装于导向槽中并能够沿着导向槽前后移动，所述往复丝杆沿主网架的前后方向安装在主网架的前端，所述导轨连接杆中部与往复丝杆配合安装、两端带动导向滑轮沿着导向槽前后移动，所述往复丝杆通过电机驱动旋转。

所述主网架通过固定支架安装在船舷一侧且安装位置与两个鱿鱼钓机卷线轮相对应。

所述两个导向槽的安装位置与两个鱿鱼钓机卷线轮相对应。

所述主网架的后端设有两个固定支架，所述两个固定支架的位置分别与两个鱿鱼钓机卷线轮相对应。

所述导向滑轮通过滑轮轴安装到导向槽中并能够沿着导向槽前后移动。

所述导轨连接杆的两端分别与滑轮轴固定连接。

所述往复丝杆通过导轨架安装到主网架上、两个导向槽的中间位置，往复丝杆轴装到导轨架的中间。

所述往复丝杆的螺纹槽端设有双向外螺纹，所述导轨连接杆的中部设有通孔，所述通孔内开有与往复丝杆螺旋槽外螺纹相匹配的内螺纹，所述导轨连接杆与往复丝杆的螺旋槽配合安装、并与导轨架的导轨配合安装。

所述往复丝杆通过联轴器与电机主轴连接。

本发明解决其技术问题所采用的另一技术方案是提供一种利用上述的具有往复诱钓功能的鱿鱼钓机网托架的诱钓方法，包括以下步骤：

(1)开启鱿鱼钓机，通过鱿鱼钓机卷线轮控制钓线进行“下钩——垂直抖动诱鱼——起钩”的循环鱿鱼钓捕作业；

(2)开启电机驱动往复丝杆往复旋转，带动导轨连接杆在水平方向上进行前后往复运动；

(3)导轨连接杆带动导向滑轮沿导向槽进行前后往复移动，通过钓线在水平方向上的往复移动，形成水平往复诱钓动作。

有益效果

在本发明中，通过在网托架前端设置往复丝杆，利用导向滑轮在导向槽中的往复移动，在鱿鱼钓线垂直上下动作的基础上实现钓线的水平往复诱钓动作，结构简单，扩大了诱钓范围，有利于增加诱钓效果，提高生产效率。

附图说明

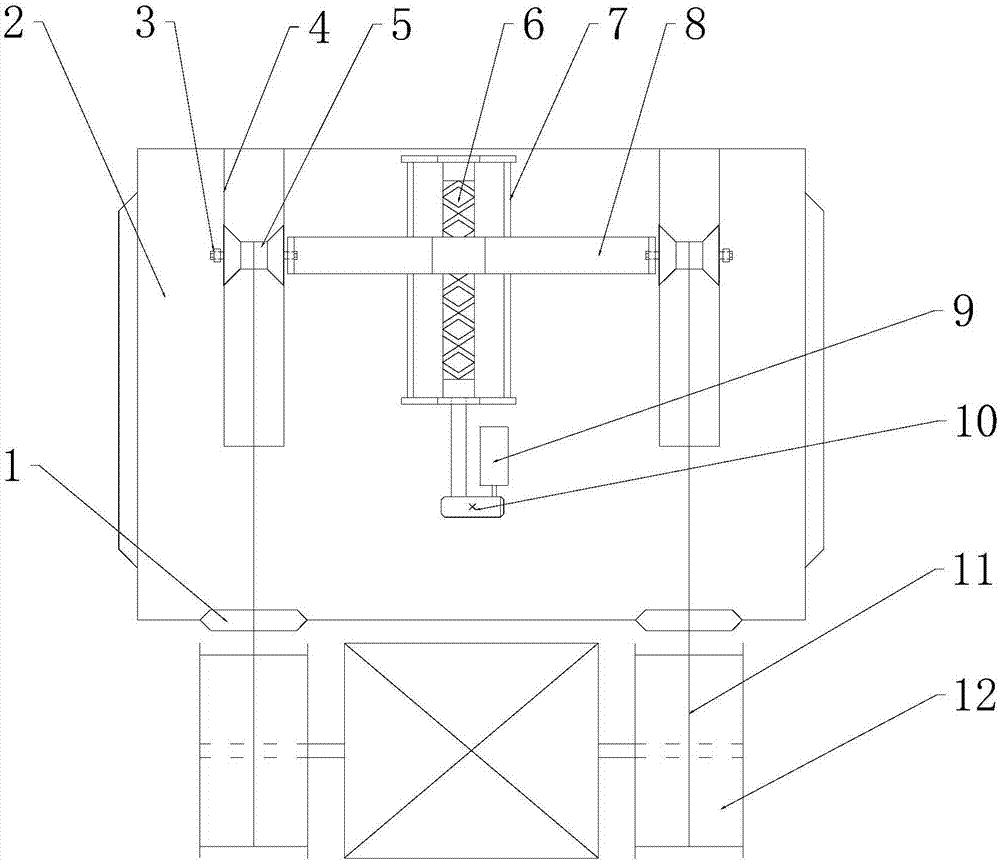

图1为本发明的结构示意图。

图2为本发明安装到船舷的结构示意图。

具体实施方式

下面结合具体实施例，进一步阐述本发明。应理解，这些实施例仅用于说明本发明而不用于限制本发明的范围。此外应理解，在阅读了本发明讲授的内容之后，本领域技术人员可以对本发明作各种改动或修改，这些等价形式同样落于

本技术：
所附权利要求书所限定的范围。

如图1和图2所示的一种具有往复诱钓功能的鱿鱼钓机网托架，包括主网架2、固定支架1、导向槽4、导向滑轮5、往复丝杆6、导轨连接杆8和电机9。

主网架2的后端设有两个固定支架1，主网架2通过两个固定支架1安装在船舷一侧且安装位置与两个鱿鱼钓机卷线轮12相对应，两个固定支架1的位置分别与两个鱿鱼钓机卷线轮12相对应。

主网架2的前端对应两个鱿鱼钓机卷线轮12安装有两个导向槽4，导向槽4沿主网架2的前后方向安装。导向滑轮5通过滑轮轴3安装于导向槽4中，导向滑轮5可绕滑轮轴3旋转，并能够沿着导向槽4前后移动。往复丝杆6通过导轨架7沿前后方向安装到主网架2的前端、两个导向槽4的中间位置，往复丝杆6轴装到导轨架7的中间。往复丝杆6的螺纹槽端设有双向外螺纹，导轨连接杆8的中部设有通孔，通孔内开有与往复丝杆6螺旋槽外螺纹相匹配的内螺纹，导轨连接杆8中部与往复丝杆6的螺旋槽配合安装，并与导轨架7的导轨配合安装，两端分别与滑轮轴3固定连接带动导向滑轮5沿着导向槽4前后移动。往复丝杆6的另一端通过联轴器10与电机9主轴连接。

下面提供一种利用所述的具有往复诱钓功能的鱿鱼钓机网托架的诱钓方法，包括以下步骤：

(1)开启鱿鱼钓机，通过鱿鱼钓机卷线轮12控制钓线11进行“下钩——垂直抖动诱鱼——起钩”的循环鱿鱼钓捕作业；

(2)开启电机9驱动往复丝杆6往复旋转，带动导轨连接杆8在水平方向上进行前后往复运动；

(3)导轨连接杆8带动导向滑轮5沿导向槽4进行前后往复移动，通过钓线11在水平方向上的往复移动，形成水平往复诱钓动作。

该具有往复诱钓功能的鱿鱼钓机网托架通过在网托架2前端设置往复丝杆6，利用导向滑轮5在导向槽4中的往复移动实现钓线的水平往复运动，达到诱鱼的目的。在原有鱿鱼钓机可以实现钓线在垂直方向上抖动式的诱鱼基础上，增加了钓线在水平方向上的往复诱钓动作，扩大了诱鱼范围，可以有效增加诱鱼效果，提高生产效率。

技术特征：

技术总结
本发明涉及一种具有往复诱钓功能的鱿鱼钓机网托架和诱钓方法，包括主网架、固定支架、导向槽、导向滑轮、往复丝杆、导轨连接杆和电机，主网架后端设固定支架，主网架前端安装导向槽，导向槽沿前后方向安装，导向滑轮安装于导向槽中，往复丝杆沿前后方向安装在主网架前端，导轨连接杆中部与往复丝杆配合安装、两端带动导向滑轮前后移动，往复丝杆通过电机驱动。诱钓方法包括：开启鱿鱼钓机，钓线进行垂直抖动钓捕作业；开启电机驱动往复丝杆往复旋转，通过导轨连接杆带动导向滑轮沿导向槽进行前后往复移动，形成钓线的水平往复诱钓动作。本发明在鱿鱼钓线上下动作的基础上实现钓线的水平往复诱钓动作，扩大诱钓范围，增加诱钓效果，提高生产效率。

技术研发人员：刘健;黄洪亮;屈泰春;刘志东;唐峰华;饶欣;吴越;李灵智;陈帅;杨嘉樑
受保护的技术使用者：中国水产科学研究院东海水产研究所
技术研发日：2017.05.05
技术公布日：2017.08.15
