一种太阳能动力牵引式独轮犁的制作方法

本发明涉及一种太阳能动力牵引式独轮犁，属于农用设备技术领域。

背景技术：

犁是一种耕地的农具，由在一根横梁端部的厚重的刃构成，通常系在一组牵引它的牲畜或机动车上，也有用人力来驱动的，用来在农田中破碎土块并耕出槽沟，从而为播种做好准备。犁耕的发明是农业史上的一件大事，它使个体经营农业终於成为现实，从而为封建农业最后取代奴隶制农业奠定了坚实的物质技术基础。中国最早可能在商朝即奴隶社会末期就发明了犁，到春秋战国时期，使牛犁耕才渐渐普及起来。现有的农用犁为了减轻使用者负担，已经摒弃人力和牲畜驱动，逐步采用燃油驱动，但是由于燃油机体积较大，移动不便，使用成本较高，对于丘陵地区的农田难以推广应用。

技术实现要素：

为解决现有技术中存在的问题，本发明提供了一种太阳能动力牵引式独轮犁，具体技术方案如下：

一种太阳能动力牵引式独轮犁，包括架体，所述架体底部设置有整平机构，所述架体顶部设置有斜向扶手，所述架体中段设置有连杆组，所述连杆组按照距离整平机构由近到远依次设置有犁铧和前导轮，所述前导轮位于独轮犁前进方向的前端，所述整平机构包括转动轴和转动刮板，所述转动刮板均匀间隔分布在转动轴上，所述扶手上设置有太阳能板。

作为上述技术方案的改进，所述连杆组包括连接犁铧的犁铧连杆，所述犁头连杆上远离架体的一端向前延伸有弧形连杆，所述弧形连杆端部连接有前导轮。

作为上述技术方案的改进，所述前导轮两侧设置有负重平台。

作为上述技术方案的改进，所述连杆组还包括后行走轮连杆，所述后行走轮连杆上连接有升降杆，所述升降杆底部连接有后行走轮。

作为上述技术方案的改进，所述升降杆上开设有多个高度调节孔。

作为上述技术方案的改进，所述太阳能板与扶手之间设置有伸缩杆。

作为上述技术方案的改进，所述架体上设置有遮盖整平机构的挡板。

作为上述技术方案的改进，所述挡板上背离转动刮板的一侧覆盖有薄膜电池组。

上述技术方案通过扶手上可翻开的太阳能板的设计，通过将太阳能板转化为电能，从而对整平机构进行太阳能驱动，由于丘陵地区光照条件较好，因此采用更为轻便的太阳能发电方式，能够解决燃油机驱动造成的设备移动不便的问题。

附图说明

图1为本发明一种太阳能动力牵引式独轮犁的主视图；

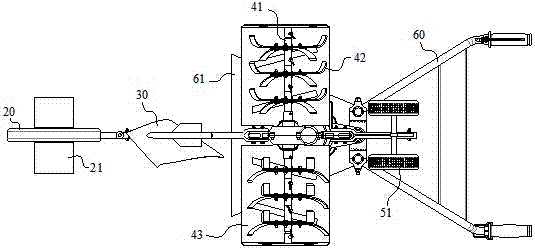

图2为本发明一种太阳能动力牵引式独轮犁的仰视图。

具体实施方式

如图1、图2所示，本发明提供了一种太阳能动力牵引式独轮犁，包括架体10，所述架体10底部设置有整平机构，所述架体10顶部设置有斜向扶手60，所述架体10中段设置有连杆组，所述连杆组按照距离整平机构由近到远依次设置有犁铧30和前导轮20，所述前导轮20位于独轮犁前进方向的前端，所述整平机构包括转动轴41和转动刮板42，所述转动刮板42均匀间隔分布在转动轴41上，所述扶手60上设置有太阳能板61。

上述方案中，犁铧30主要用于翻耕土地，而前导轮20位于犁铧30前方，用于引导翻耕前进方向，犁铧30和前导轮20分别通过犁铧连杆13和弧形连杆14进行连接固定。

整平机构包括转动轴41和转动刮板42，其中转动刮板42依靠转动轴41的转动实现翻耕后土块的破碎整平，同时对于农田中的杂草也能够进行一定程度的清理。同时，本发明采用转动刮板42的转动，从而驱动犁铧30和前导轮20，由于转动刮板42可以设置有多组，运行时平稳性更好。扶手60上设置有太阳能板61，转动轴41依靠太阳能板61进行电能驱动，由于丘陵地区光照条件较好，因此采用更为轻便的太阳能发电方式，能够解决燃油机驱动造成的设备移动不便的问题。

上述方案中，太阳能板61与扶手60之间可以设置伸缩杆62，即太阳能板61通过伸缩杆62进行翻转打开，从而便于在耕作过程中调节太阳能板61的朝向，提高太阳能利用效率。

本发明中，前导轮20采用独轮结构，但是由于单个的前导轮20虽然能够起到导向作用，但是犁铧30在翻耕时，容易脱离地表，即从土壤中脱出，进而引发前导轮20上翘的问题。为此，本发明在前导轮20两侧设置了负重平台21，通过负重平台21选择性的进行负载重物，从而增加前导轮20在行走过程中的下压力，该压力能够通过弧形结构的弧形连杆14很好的传递给犁铧30，给予犁铧30在翻耕过程中一定程度的下压力，避免犁铧30脱离土壤。

进一步的，连杆组还包括后行走轮连杆12，后行走轮连杆12上连接有升降杆50，升降杆50底部连接有后行走轮51，后行走轮51的数目为两个，升降杆50上开设有多个高度调节孔52，使用时可以根据需要调节升降杆50与行走轮连杆12的配合高度，进而完成后行走轮51高度的调节。该优选方案主要针对独轮犁在使用完成后，为了提高移动的灵活性，可以选择性的将后行走轮51的高度降低，通过后行走轮51与前导轮20组成的三轮行走机构进行行走，此时犁铧30和整平机构被相应的提升到一定高度，因而能够在独轮犁的移动过程中保护犁铧30和转动刮板42。

上述方案中，架体10上可以设置遮盖整平机构的挡板43，挡板43上背离转动刮板42的一侧覆盖有薄膜电池组44，该方案中挡板43的作用是防止整平机构在运行时有土渣飞溅出来，而挡板43上的薄膜电池组44则能够辅助太阳能板61进行太阳能吸收，从而提高独轮犁的电能供应。

以上对本发明的实施例进行了详细说明，但所述内容仅为本发明的较佳实施例，不能被认为用于限定本发明的实施范围，凡依本发明范围所作的均等变化与改进等，均应仍归属于本发明涵盖范围之内。

技术特征：

技术总结
本发明涉及一种太阳能动力牵引式独轮犁，属于农用设备技术领域，包括架体，所述架体底部设置有整平机构，所述架体顶部设置有斜向扶手，所述架体中段设置有连杆组，所述连杆组按照距离整平机构由近到远依次设置有犁铧和前导轮，所述前导轮位于独轮犁前进方向的前端，所述整平机构包括转动轴和转动刮板，所述转动刮板均匀间隔分布在转动轴上，所述扶手上设置有太阳能板。该技术方案通过扶手上可翻开的太阳能板的设计，通过将太阳能板转化为电能，从而对整平机构进行太阳能驱动，由于丘陵地区光照条件较好，因此采用更为轻便的太阳能发电方式，能够解决燃油机驱动造成的设备移动不便的问题。
