可拆卸自动卷发器的制作方法

本实用新型属于美容美发领域，具体涉及一种可拆卸自动卷发器。

背景技术：

自动卷发棒上一般都设有会旋转的旋转组件，用来抓取头发，实现定型或造型，但是现有的旋转组件或抓取组件都是直接固定在自动卷发棒上，而且随着其旋转，不能拆卸，在出现头发卡进旋转组件和卷发棒的缝隙里或者要对发热体进行清理时，该旋转组件都会影响清理效果。

技术实现要素：

为了克服背景技术的缺点与不足之处，本实用新型提出一种可拆卸自动卷发器。

本实用新型的技术方案是：一种可拆卸自动卷发器，其包括手柄组件，用于握持以及操作；发热体，固定设置在手柄组件上；旋转组件，套设与发热体外侧，且所述旋转组件经配置以相对于所述发热体表面旋转且收拢用户的头发并将所述头发缠绕在所述发热体表面上，所述旋转组件与手柄组件可拆卸连接。

所述旋转组件包括：卷发筒，套设在发热体外侧，且与手柄组件构成上下限位且周向旋转配合；压片，从所述卷发筒的任意一端延伸以捕捉所缠绕的头发并将其压按在所述发热体表面上；弹性结构，设置在所述压片外侧，并对压片提供弹性按压力。

所述卷发筒上表面周向间隔向上突起形成突片。

所述卷发筒内部周向设置嵌条或凸点，在所述手柄组件上对应设有凹槽，所述嵌条或凸点嵌于凹槽内构成上下限位且周向旋转配合。

所述卷发筒内部周向设置弹性件，所述弹性件内侧设有突起，所述手柄组件上对应设有凹槽，所述弹性件的突起卡嵌在该凹槽内，构成上下限位且周向旋转配合。

所述卷发筒内部周向设有凹槽，在所述手柄组件上对应设有环形突起，所述环形突起与凹槽构成上下限位且周向旋转配合。

所述手柄组件包括手柄以及与手柄固定连接的固定套，所述固定套与卷发筒构成上下限位且周向旋转配合。

所述卷发筒的壳体为两层，包括内侧与手柄组件配合的内壁和置于外侧的外壁，所述内壁与外壁的上端连接形构成整体，所述内壁与外壁的下端不连接，且两者之间存在间隙。

本实用新型通过设置可拆卸的旋转组件，可以在卡发或者需要清理的时候进行拆除，直接将旋转组件拆除，清理起来更加方便。

附图说明

图1为本实用新型的结构示意图。

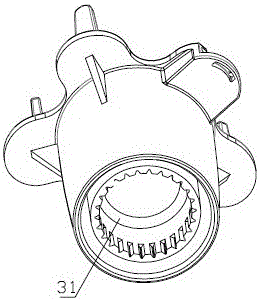

图2为本实用新型的卷发筒的结构示意图。

图3为旋转组件的剖面示意图。

图4为本实用新型的手柄组件的局部示意图。

图5为省略手柄的剖面示意图。

图6为图5中A处的放大示意图。

具体实施方式

下面针对附图对本实用新型的实施例作进一步说明：

如图1、图2、图3、图4、图5和图6所示， 本实用新型提供一种可拆卸自动卷发器，其包括手柄组件1，手柄组件成流线型设置，并形成握持部，用于握持以及操作，并在手柄组件的握持部上设置若干按键；发热体2，固定设置在手柄组件上；旋转组件，套设与发热体外侧，且所述旋转组件经配置以相对于所述发热体表面旋转且收拢用户的头发并将所述头发缠绕在所述发热体表面上，所述旋转组件与手柄组件1可拆卸配合。

所述旋转组件包括：卷发筒3，套设在发热体2外侧，且与手柄组件1构成上下限位且周向旋转配合；压片4，从所述卷发筒的任意一端延伸以捕捉所缠绕的头发并将其压按在所述发热体表面上；弹性结构，设置在所述压片外侧，并对压片提供弹性按压力，所述卷发筒上表面周向间隔向上突起形成突片5，该弹性结构可以为弹簧，在卷发筒上对应压片的一侧设置滑槽，将压片置于滑槽内，且可在滑槽内滑移，同时在滑槽的末端与压片之间放置弹簧，对压片提供弹性按压力。

作为一个实施例，所述卷发筒内部周向设置嵌条31，在所述手柄组件上对应设有凹槽51，所述嵌条嵌于凹槽内构成上下限位且周向旋转配合，即在卷发筒的内部设置一圈嵌条，该嵌条可以置于凹槽内，被凹槽上下限位，但是其不会影响该卷发筒周向旋转，同时该嵌条也可以是凸点。

作为一个实施例，所述卷发筒内部周向设置弹性件，所述弹性件内侧设有突起，所述手柄组件上对应设有凹槽，所述弹性件的突起卡嵌在该凹槽内，构成上下限位且周向旋转配合，即内部上可以设置弹性件，该弹性件周向设置，同时在其内侧可以设置突起，与手柄组件上的凹槽相适配，因此其可以实现对卷发筒的上下限位，但是由于该凹槽会环形槽，因此该突起可以在环形槽内滑移，故不会影响卷发筒周向旋转。

作为一个实施例，所述卷发筒内部周向设有凹槽，在所述手柄组件上对应设有环形突起，也可以是若干凸点，所述环形突起或凸点与凹槽构成上下限位且周向旋转配合。

所述手柄组件1包括手柄以及与手柄固定连接的固定套5，所述固定套与卷发筒构成上下限位且周向旋转配合，该固定套即起到固定电机的作用，又与发热体起到固定的作用，同时卷发筒套设在固定套外侧，并与其构成周向旋转配合，故该卷发筒能够周向旋转，但是又会被上下限位，而需要拆卸时，只需用力将卷发筒拔出即可。

所述卷发筒的壳体为两层，包括内侧与手柄组件配合的内壁33和置于外侧的外壁32，所述内壁与外壁的上端连接形构成整体，所述内壁与外壁的下端不连接，且两者之间存在间隙，使得该内壁具有一定的弹性，可以使得卷发筒与手柄组件之间的卡扣配合解除，方便卷发筒的拆卸。

实施例不应视为对实用新型的限制，但任何基于本实用新型的精神所作的改进，都应在本实用新型的保护范围之内。
