一种用于制鞋真空加热定型设备的传送机构的制作方法

本发明涉及制鞋设备技术领域，尤其涉及一种用于制鞋真空加热定型设备的传送机构。

背景技术：

现有的制鞋真空加热定型设备一般是箱体构造，也即是说，为了实现抽真空与加热定型一起(便于抽真空装置与加热定型装置的设置)，需要将鞋架设置在设备内部，然后通过相应的真空门，开启或关闭，从而实现放入鞋子进行真空加热定型加工或加工后取出鞋子，效率相对较低，而且需要工人直接将鞋放入或取出真空加热箱中，具有一定的危险性。总而言之，目前的制鞋真空加热定型设备还不具备相应的传送机构，无法实现流水线式自动化鞋架输送，同时传送机构上的鞋盘安装方式复杂，在组装的时候不容易拆卸和安装。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，如：制鞋真空加热定型设备还不具备相应的传送机构，无法实现流水线式自动化鞋架输送，同时传送机构上的鞋盘安装方式复杂，在组装的时候不容易拆卸和安装。

为了实现上述目的，本发明采用了如下技术方案：

一种用于制鞋真空加热定型设备的传送机构，包括多个支撑杆，每个所述支撑杆的一端穿插有环形板，所述环形板的两端对称设有齿轮，所述齿轮的中心处穿插有转轴，所述转轴的一端连接有驱动电机，所述驱动电机安装在环形板上，所述齿轮上啮合连接有履带，所述履带上固定连接有移动板，所述移动板的一端固定连接有安装板，所述安装板的一侧对称设有两个竖板，每个所述竖板上穿插有螺纹杆，所述螺纹杆的一端固定连接有第二固定销，所述第二固定销上转动连接有两个转动杆，所述竖板的一侧对称固定连接有两个固定块，所述固定块转动连接有第一圆柱销，所述转动杆的一端固定连接在第一圆柱销上，所述第一圆柱销上还穿插有卡块，所述竖板之间设有鞋盘，所述鞋盘的两端的两侧均设有卡槽，所述卡块卡在卡槽内，所述支撑杆上还穿插有横板，所述竖板的一端滑动连接在横板上，所述支撑杆的另一端固定连接有支撑板，所述支撑板上对称设有固定装置。

优选的，所述固定装置包括固定杆，所述固定杆的一端穿过支撑板并固定连接有吸盘，所述固定杆的另一端螺纹连接有螺母。

优选的，所述横板上设有滑槽，所述竖板一端的一侧设有安装槽，所述安装槽内卡接有固定杆，所述固定杆上转动连接有滑轮，所述滑轮位于滑槽内。

优选的，所述竖板的另一端固定连接有两个插销，所述安装板的一侧设有与插销相匹配的插槽，所述插销卡在插槽内。

优选的，所述移动板和安装板为一体成型。

优选的，所述转动杆上设有活动槽，所述第二圆柱销位于活动槽内。

与现有技术相比，本发明的有益效果是：结构简单操作容易，通过履带以及齿轮等结构的相互作用，使得可以实现流水线式的传送，提高工作效率，同时利用卡块以及第一圆柱销等结构的相互作用，可以便于鞋盘的安装和拆卸，提高工作效率。

附图说明

图1为本发明提出的一种用于制鞋真空加热定型设备的传送机构的正面结构示意图；

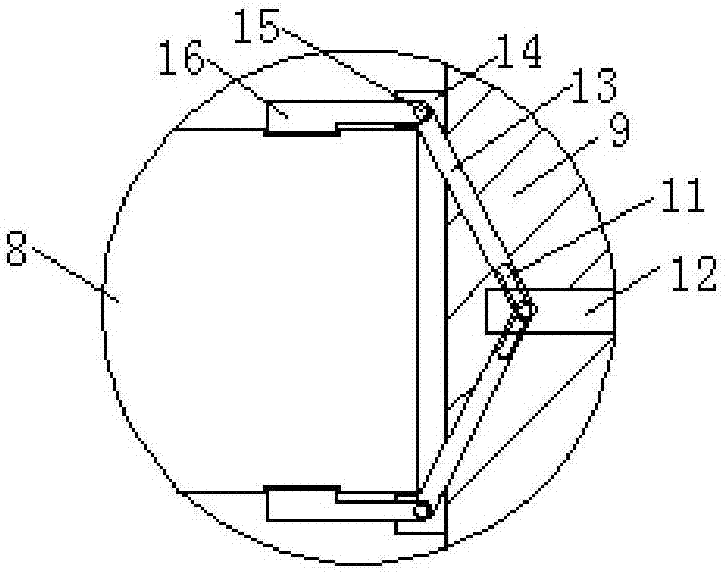

图2是图1中a的局部放大结构示意图。

图中：1履带、2移动板、3支撑杆、4安装板、5固定装置、6滑槽、7横板、8鞋盘、9竖板、10齿轮、11活动槽、12螺纹杆、13转动杆、14固定块、15第一圆柱销、16卡块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

参照图1-2，一种用于制鞋真空加热定型设备的传送机构，包括多个支撑杆3，每个支撑杆3的一端穿插有环形板，环形板的两端对称设有齿轮10，齿轮10的中心处穿插有转轴，转轴的一端连接有驱动电机，驱动电机安装在环形板上，齿轮10上啮合连接有履带1，履带1上固定连接有移动板2，移动板2的一端固定连接有安装板4，移动板2和安装板4为一体成型，便于制造，安装板4的一侧对称设有两个竖板9，竖板9的另一端固定连接有两个插销，安装板4的一侧设有与插销相匹配的插槽，插销卡在插槽内，便于竖板9的拆卸和安装，每个竖板9上穿插有螺纹杆12，螺纹杆12的一端固定连接有第二固定销，第二固定销上转动连接有两个转动杆13，转动杆13上设有活动槽11，第二圆柱销位于活动槽11内，竖板9的一侧对称固定连接有两个固定块14，固定块14转动连接有第一圆柱销15，转动杆13的一端固定连接在第一圆柱销15上，第一圆柱销15上还穿插有卡块16，竖板9之间设有鞋盘8，鞋盘8的两端的两侧均设有卡槽，卡块16卡在卡槽内，支撑杆3上还穿插有横板7，竖板9的一端滑动连接在横板7上，横板7上设有滑槽6，竖板9一端的一侧设有安装槽，安装槽内卡接有固定杆，固定杆上转动连接有滑轮，滑轮位于滑槽内，增加竖板9滑动的流畅度，避免出现卡顿现象，支撑杆3的另一端固定连接有支撑板，支撑板上对称设有固定装置5，固定装置5包括固定杆，固定杆的一端穿过支撑板并固定连接有吸盘，固定杆的另一端螺纹连接有螺母，通过吸盘将设备固定在地面上，增加设备的稳定形。

本发明中，使用者使用该装置时，将鞋盘8放在卡块16之间，然后转动螺纹杆12带动转动杆13转动，然后使得第一圆柱销15转动，使得卡块16转动，让其将鞋盘8卡住，然后启动驱动电机让齿轮10转动，然后使得履带1转动，从而带动移动板2转动，从而使得竖板9和安装板4移动，实现传送。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种用于制鞋真空加热定型设备的传送机构，包括多个支撑杆，每个所述支撑杆的一端穿插有环形板，所述环形板的两端对称设有齿轮，所述齿轮的中心处穿插有转轴，所述转轴的一端连接有驱动电机，所述驱动电机安装在环形板上，所述齿轮上啮合连接有履带，所述履带上固定连接有移动板，所述移动板的一端固定连接有安装板。本发明结构简单操作容易，通过履带以及齿轮等结构的相互作用，使得可以实现流水线式的传送，提高工作效率，同时利用卡块以及第一圆柱销等结构的相互作用，可以便于鞋盘的安装和拆卸，提高工作效率。

技术研发人员：施淑媚
受保护的技术使用者：施淑媚
技术研发日：2017.11.19
技术公布日：2018.04.20
