一种挂壁式等离子体牙刷消毒器的制作方法

本发明涉及等离子体放电领域，尤其是一种应用于牙刷及刷类产品杀菌消毒等离子体消毒器。

背景技术：

随日常生活中，牙刷是人们的生活必备品，牙医建议牙刷每三个月要换一次，但实验显示，使用两周后的牙刷即含有比马桶水还多7倍的细菌。可见，只有在每次刷完牙后对牙刷进行一次消毒才可以完全抑制有害菌的滋生，确保口腔健康。现有的牙刷消毒方法主要有紫外线和消毒液消毒。

它们的不足之处在于：消毒效果差，使用不方便。

技术实现要素：

本发明的目的是提供一种消毒效果好，且使用方便的挂壁式等离子体牙刷消毒器。

本发明主要包括有主壳体、后盖、连接件、高压电源、时间继电器电路、支撑杆、洁净盒体、推拉门、显示屏、按键、排水槽、支撑平板、绝缘介质槽、绝缘介质板、地电极、高压电极、高压电极板、地电极板、绝缘介质管、电极丝。

其中，主壳体为截面呈L型的下开口壳体，在主壳体的后面开口，在主壳体的后面通过螺钉固定连接后盖。在主壳体的后盖的外壁上设有连接件，如挂钩、吸盘等等。在主壳体内设有高压电源和时间继电器电路。在主壳体的两侧面内壁的下部固定连接支撑杆。在主壳体的前端上部设有洁净盒，洁净盒包括洁净盒体和推拉门，洁净盒体为正面开口的长方形壳体，在洁净盒体的上表面上设有一个条形通孔。在洁净盒体的两侧内壁上分别设有滑槽，两侧内壁上的滑槽位置相对应。推拉门从洁净盒体的上表面的条形通孔内向下滑动，推拉门滑动连接在滑槽内。推拉门为长方形平板。在洁净盒体的正面的外壁上设有显示屏和按键。时间继电器电路控制高压电源的开关，按键与时间继电器电路相互相接。显示屏与时间继电器电路相连接。在主壳体的底部设有排水槽，排水槽为上开口的方形壳体，在排水槽的内壁的四周设有支撑平板，主壳体的下端置于排水槽内壁的支撑平板上。

在主壳体的内部的支撑杆上设有1-3个绝缘介质槽，绝缘介质槽为槽钢型，在绝缘介质槽的两侧面的内壁上分别内嵌一个绝缘介质板，绝缘介质板的两端均延伸至绝缘介质槽的外部，在每个绝缘介质板的内侧均设有电极网为地电极，在每个绝缘介质板的外侧均设有电极网作为高压电极。在绝缘介质槽的另两个侧面上分别设有若干通孔，在绝缘介质槽的另两个侧面的外壁上分别通过螺钉固定连接一个PCB电路板，一个PCB电路板为高压电极板，另一个PCB电路板为地电极板。在每个PCB电路板上分别设有若干通孔，每个PCB电路板上的通孔与其对应的绝缘介质槽的侧面的通孔位置相互对应。在各个PCB电路板与其对应的绝缘介质槽的通孔内插接绝缘介质管，绝缘介质管延伸至绝缘介质槽的外部，在每个绝缘介质管的内部分别设有电极丝，电极丝固定在PCB电路板上。高压电极板的绝缘介质管内的电极丝与高压电极通过导线，和电源的高压输出相连。地电极板的绝缘介质管的电极丝与地电极通过导线，和高压电源的地线接口相连。

进一步的，所述绝缘介质管对侧呈交叉放置。

进一步的，所述主壳体采用绝缘性及韧性较好的材料，如聚四氟乙烯，PVC塑料，PE板等材料。

进一步的，所述的等离子体源的电极丝采用导电性良好的金属材质，如钨丝，铜丝，铂丝等材料。

进一步的，所述的绝缘介质层采用陶瓷，石英，或聚四氟乙烯制成。

进一步的，所述的绝缘介质管采用陶瓷，石英制成。

进一步的，所述高压电源为交流高压电源或直流脉冲高压电源。

本发明在使用时，主壳体具有等离子体源凹槽，及牙膏放置槽。将洁净盒放置与主壳体上，然后整机挂置与墙壁上或放置于洗漱台上。所述等离子体源放置于主壳体的等离子体源的凹槽内部。具体使用方式为：拉开洁净盒门，将牙刷插入等离子体源的消毒区内，关闭洁净盒门，按下设备启动键，开始进行等离子体杀菌消毒，待消毒达到消毒时间后，等离子体自动停止运行。待需使用牙刷牙膏时，拉开洁净盒门取出即可。等离子体牙刷消毒器可以利用等离子体活性物质进行杀菌：如OH自由基、氧原子、激发态氦原子、臭氧等，这些活性物质作用在牙刷上的凝固酶阴性葡萄球菌、金黄色葡萄球菌、大肠埃希菌、肺炎链球菌和肺炎克雷伯菌、鲍氏不动杆菌、流感嗜血菌等，实现消毒杀菌的功能。

与现有技术相比，本发明具有如下优点：

1、采用大气压低温等离子体对牙刷进行杀菌处理，无需复杂的真空设备，不仅构造简单，使用方便，操作灵活，而且成本低廉，耗能少，工作效率高；

2、采用介质阻挡放电的方法，极大增大了等离子对窥镜的处理面积，提高杀菌效率，并且可以根据处理对象的不同，对放电面积和形状进行适合自己需要的改变，大大增加了使用的灵活性；

3、只使用等离子体产生的活性物质进行杀菌，而产生的电能通过地电极导入地下，减少了对牙刷的电损伤；

4、放电产生的等离子体温度低，不会损伤牙刷表面。

附图说明

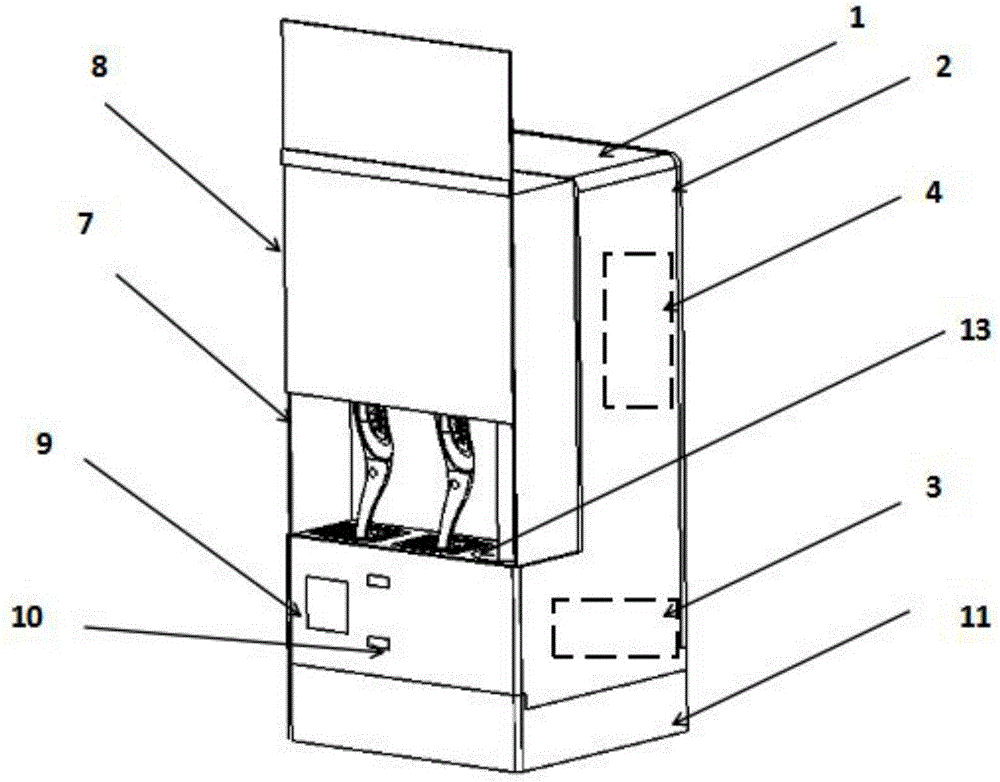

图1是本发明的挂壁式等离子体牙刷消毒机的立体示意简图；

图2是本发明的挂壁式等离子体牙刷消毒机的等离子体源立体示意简图；

图3是本发明的挂壁式等离子体牙刷消毒机的高压电极的结构示意简图；图4是本发明的挂壁式等离子体牙刷消毒机的地电极的结构示意简图；

图5为本发明的主壳体的立体示意简图；

图6为本发明的洁净盒体的立体示意简图；

图7为本发明的电路原理图。

在图中，1-主壳体，2-后盖，3-连接件，4-高压电源，5-时间继电器电路，6-支撑杆，7-洁净盒体，8-推拉门，9-显示屏，10-按键，11-排水槽，12-支撑平板，13-绝缘介质槽，14-绝缘介质板，15-地电极，16-高压电极，17-高压电极板，18-地电极板，19-绝缘介质管，20-电极丝。

具体实施方式

在图1至图7所示的本发明的示意简图中，主壳体1为截面呈L型的下开口壳体，在主壳体的后面开口，在主壳体的后面通过螺钉固定连接后盖2。在主壳体的后盖的外壁上设有连接件3，在主壳体内设有高压电源4和时间继电器电路5。在主壳体的两侧面内壁的下部固定连接支撑杆6。在主壳体的前端上部设有洁净盒，洁净盒包括洁净盒体7和推拉门8，洁净盒体为正面开口的长方形壳体，在洁净盒体的上表面上设有一个条形通孔。在洁净盒体的两侧内壁上分别设有滑槽，两侧内壁上的滑槽位置相对应。推拉门从洁净盒体的上表面的条形通孔内向下滑动，推拉门滑动连接在滑槽内。推拉门为长方形平板。在洁净盒体的正面的外壁上设有显示屏9和按键10。时间继电器电路控制高压电源的开关，按键与时间继电器电路相互相接。显示屏与时间继电器电路电路相连接。在主壳体的底部设有排水槽11，排水槽为上开口的方形壳体，在排水槽的内壁的四周设有支撑平板12，主壳体的下端置于排水槽内壁的支撑平板上。

在主壳体的内部的支撑杆上设有2个绝缘介质槽13，绝缘介质槽为槽钢型，在绝缘介质槽的两侧面的内壁上分别内嵌一个绝缘介质板14，绝缘介质板的两端均延伸至绝缘介质槽的外部，在每个绝缘介质板的内侧均设有电极网为地电极15，在每个绝缘介质板的外侧均设有电极网作为高压电极16。在绝缘介质槽的另两个侧面上分别设有通孔，在绝缘介质槽的另两个侧面的外壁上分别通过螺钉固定连接一个PCB电路板，一个PCB电路板为高压电极板17，另一个PCB电路板为地电极板18。在每个PCB电路板上分别设有通孔，每个PCB电路板上的通孔与其对应的绝缘介质槽的侧面的通孔位置相互对应。在各个PCB电路板与其对应的绝缘介质槽的通孔内插接绝缘介质管19，绝缘介质管延伸至绝缘介质槽的外部，在每个绝缘介质管的内部分别设有电极丝20，电极丝固定在PCB电路板上。高压电极板的绝缘介质管内的电极丝与高压电极通过导线，和高压电源的高压输出相连。地电极板的绝缘介质管的电极丝与地电极通过导线，和高压电源的地线接口相连。所述绝缘介质管对侧呈交叉放置。所述主壳体采用聚四氟乙烯材料。所述的等离子体源的电极丝采用钨丝。所述的绝缘介质层采用陶瓷制成。所述的绝缘介质管采用陶瓷制成。所述高压电源为交流高压电源。
