具有控菌功能的鼻氧管的制作方法

本实用新型涉及医疗器械技术领域，特别是涉及一种具有控菌功能的鼻氧管。

背景技术：

吸氧是医院常用的抢救或治疗手段之一，不同疾病的患者对氧气都有或多或少的需求，呼吸道疾病患者、心脏病、脑中风等疾病的患者，定期吸氧都可降低发病频率，缓解病情，一些病人在手术过程中也需要持续吸氧。鼻氧管是吸氧治疗中常用的医疗器械。中国专利申请201120576592.3公开一种新型鼻氧管，通过在原鼻氧管的外部增加扩张套，可避免对患者造成呼吸障碍，但这种鼻氧管上增设的扩张套在患者插入鼻孔佩戴的过程中，可能会对患者鼻腔内膜造成损伤，引起不必要的麻烦；另外，这种鼻氧管不具备过滤氧气中少量细菌的功能。

技术实现要素：

本实用新型主要解决的技术问题是提供一种具有控菌功能的鼻氧管，结构简单合理，能够保证患者呼吸顺畅，且插入鼻孔时不会对鼻腔内膜造成损伤；另外还能够过滤掉氧气中含有的少量细菌，确保输入的氧气达到高标准的无菌卫生要求。

为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种具有控菌功能的鼻氧管，包括：主输氧管，所述主输氧管的一端连接供氧装置，另一端连接有一个分氧接头，所述分氧接头还连接有两个分输氧管，两个分输氧管的末端分别连接在一个接通管的两端，所述接通管上设置有两个插鼻管；

所述插鼻管包括空心圆柱形插鼻管本体，所述空心圆柱形插鼻管本体的一端与接通管相连接，所述空心圆柱形插鼻管本体的另一端上具有出氧口，所述插鼻管本体的外部具有一个外环套，所述外环套包括外环套主体部和前端半球形部，所述外环套主体部与空心圆柱形插鼻管本体之间通过多个筋板支撑连接，且两者之间同轴设置，从而使两者之间形成便于患者呼吸的空隙，所述前端半球形部将出氧口盖在其内部，所述前端半球形部上具有呼吸孔；

该鼻氧管还包括设置在主输氧管上的控菌部件，所述控菌部件包括中空圆柱形外壳体，所述中空圆柱形外壳体的内部设置有第一隔菌膜、第二隔菌膜和第三隔菌膜，所述第一隔菌膜、第二隔菌膜和第三隔菌膜从氧气进口到氧气出口的方向依次设置；

所述第一隔菌膜上分布有多个第一过滤微孔，所述第二隔菌膜上分布有多个第二过滤微孔，所述第三隔菌膜上分布有多个第三过滤微孔，所述第一过滤微孔的孔径为0.3μm，所述第二过滤微孔的孔径为0.24μm，所述第三过滤微孔的孔径为0.18μm。

在本实用新型一个较佳实施例中，所述外环套的外表面上具有抛光处理层。

在本实用新型一个较佳实施例中，所述中空圆柱形外壳体的内径大于主输氧管的内径。

本实用新型的有益效果是：本实用新型具有控菌功能的鼻氧管，结构简单合理，能够保证患者呼吸顺畅，且插入鼻孔时不会对鼻腔内膜造成损伤；另外还能够过滤掉氧气中含有的少量细菌，确保输入的氧气达到高标准的无菌卫生要求。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图，其中：

图1是本实用新型具有控菌功能的鼻氧管一较佳实施例的结构示意图；

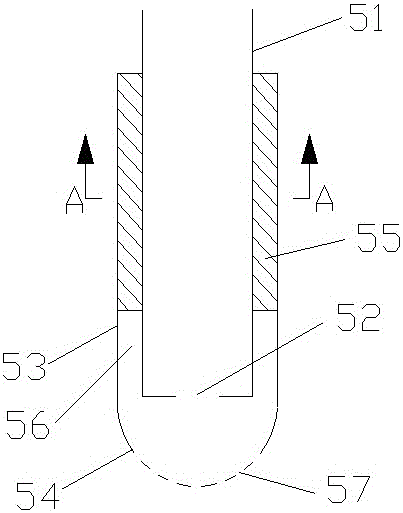

图2是图1中鼻氧管的放大结构示意图；

图3是图2的A-A向剖视图。

附图中各部件的标记如下：1、主输氧管，2、分氧接头，3、分输氧管，4、接通管，5、插鼻管，51、空心圆柱形插鼻管本体，52、出氧口，53、外环套主体部，54、前端半球形部，55、筋板，56、空隙，57、呼吸孔，6、控菌部件，61、中空圆柱形外壳体，62、第一隔菌膜，63、第二隔菌膜，64、第三隔菌膜。

具体实施方式

下面将对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1至图3，本实用新型实施例包括：

一种具有控菌功能的鼻氧管，包括：主输氧管1，所述主输氧管1的一端连接供氧装置，另一端连接有一个分氧接头2，所述分氧接头还连接有两个分输氧管3，两个分输氧管3的末端分别连接在一个接通管4的两端，所述接通管4上设置有两个插鼻管5。

所述插鼻管5包括空心圆柱形插鼻管本体51，所述空心圆柱形插鼻管本体51的一端与接通管相连接，所述空心圆柱形插鼻管本体51的另一端上具有出氧口52，所述插鼻管本体51的外部具有一个外环套，所述外环套包括外环套主体部53和前端半球形部54，所述外环套主体部53和前端半球形部54为一体式结构，这样在插入患者鼻孔时不会对鼻腔内膜造成损伤，减少不必要的麻烦。

所述外环套主体部53与空心圆柱形插鼻管本体51之间通过多个筋板55支撑连接，且两者之间同轴设置，从而使两者之间形成便于患者呼吸的空隙56，主要是便于患者呼气；所述前端半球形部54将出氧口52盖在其内部，所述前端半球形部54上具有呼吸孔57，所述呼吸孔57可以是位于中间的单一较大的呼吸孔，也可以是分布散开的多个小呼吸孔。

该鼻氧管还包括设置在主输氧管上的控菌部件6，所述控菌部件6包括中空圆柱形外壳体61，所述中空圆柱形外壳体61的内部设置有第一隔菌膜62、第二隔菌膜63和第三隔菌膜64，所述第一隔菌膜62、第二隔菌膜63和第三隔菌膜64从氧气进口到氧气出口的方向依次设置，所述第一隔菌膜62、第二隔菌膜63和第三隔菌膜64能够有效过滤掉氧气中含有的少量细菌，确保输入的氧气达到高标准的无菌卫生要求。

优选的，所述第一隔菌膜62上分布有多个第一过滤微孔，所述第二隔菌膜63上分布有多个第二过滤微孔，所述第三隔菌膜64上分布有多个第三过滤微孔，所述第一过滤微孔的孔径为0.3μm，所述第二过滤微孔的孔径为0.24μm，所述第三过滤微孔的孔径为0.18μm，三种不同孔径的过滤微孔逐级过滤掉氧气中少量的细菌，过滤效果好。

优选的，所述外环套的外表面上具有抛光处理层，比较光滑，在插入患者鼻腔时阻力较小。

优选的，所述中空圆柱形外壳体61的内径大于主输氧管的内径。

本实用新型的有益效果是：本实用新型具有控菌功能的鼻氧管，结构简单合理，能够保证患者呼吸顺畅，且插入鼻孔时不会对鼻腔内膜造成损伤；另外还能够过滤掉氧气中含有的少量细菌，确保输入的氧气达到高标准的无菌卫生要求。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
