一体化自动温控可调节高度移动式洗头盆的制作方法

本实用新型涉及一种洗头盆，特别是一体化自动温控可调节高度移动式洗头盆。

背景技术：

随着优质护理服务的深入开展，对护理工作提出了更高更深的要求，在以病人为中心的护理模式下，旨在强化基础护理，全面落实责任制护理，深化护理专业内涵，整体提升护理服务水平。舒适护理模式又称萧氏双C护理模式，是一种整体的、个体化的、创造性的、有效的护理模式。通过有效的护理措施，使人在生理、心理、社会、精神上达到最愉快的状态或缩短、降低其不愉快的程度。曾有护理专家认为：医护人员对不舒适的认知程度与病人的感受越接近，就越有可能为病人提供有效、安全的治疗和护理，舒适护理体现了专业照顾，深化了护士的专业照顾职能。对于长期卧床的病人来说，特别是手术后、病情严重不能搬动及生活不能自理或部分自理的病人，洗头一直是一件很困难的事情。在为卧床病人洗头过程中，护理人员费时费力不说，由于洗头的时间长，病人也会感到疲劳和不舒服，不利于病人的休息和康复。洗头盆使用方便，可以解决卧床病人的洗头问题，大大减轻了护理人员的工作量，提高了基础护理质量。对于长期卧床的病人来说，现有的洗头盆等床上洗头工具，对于病房设置较简单的医院来说，存在很大问题。故设计了一种一体式实用洗头盆，解决手术后、病情严重不能搬动及生活不能自理或部分自理的病人的洗头问题，减轻了护理人员的工作量，提高了基础护理质量。

技术实现要素：

本实用新型需要解决的技术问题是可以通过旋转头托来调节头托的高度，从而适应不同病人，提高了舒适性和实用性能；提供一体化自动温控可调节高度移动式洗头盆。

为解决上述的技术问题，本实用新型的结构包括

盆体，所述的盆体上端的左侧设置有颈托，所述的盆体内的底部开设有出水口，

底座，所述的底座位于盆体的正下方，所述的盆体通过升降机构与底座相连，所述的底座的底部还设置有滑轮，

污水储存罐，所述的污水储存罐设置在底座上，所述的污水储存罐通过软管连接在盆体底部的出水口处，所述的软管上安装有电磁阀，

头托，所述的头托设置在盆体内的中间位置，所述的头托的顶部还设置有硅胶软垫。

进一步：所述的升降机构包括第一升降杆、第二升降杆和顶紧螺栓，所述的第一升降杆的下端连接在底座上，所述的第二升降杆的上端连接在盆体的底部，所述的第二升降杆的下端开设有导向孔，所述的第一升降杆的上端活动连接在第二升降杆的导向孔内，所述的第二升降杆下端的侧壁上开设有锁紧螺纹孔，所述的顶紧螺栓穿过锁紧螺纹孔与第一升降杆相连。

又进一步：所述的头托与盆体之间设置有第三升降杆，所述的第三升降杆的上端外侧设置有外接螺纹，所述的头托的底部开设有与外接螺纹相匹配的升降螺纹孔，所述的第三升降杆的上端连接在头托底部的升降螺纹孔内。

再进一步：所述的头托下端的外侧设置有支撑座，所述的支撑座上安装有伞形挡板。

采用上述结构后，本实用新型可以通过旋转头托来调节头托的高度，从而适应不同病人，提高了舒适性和实用性能；并且本设计还具有结构简单、易于制造和实用高效的优点。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

图1为本实用新型的结构示意图。

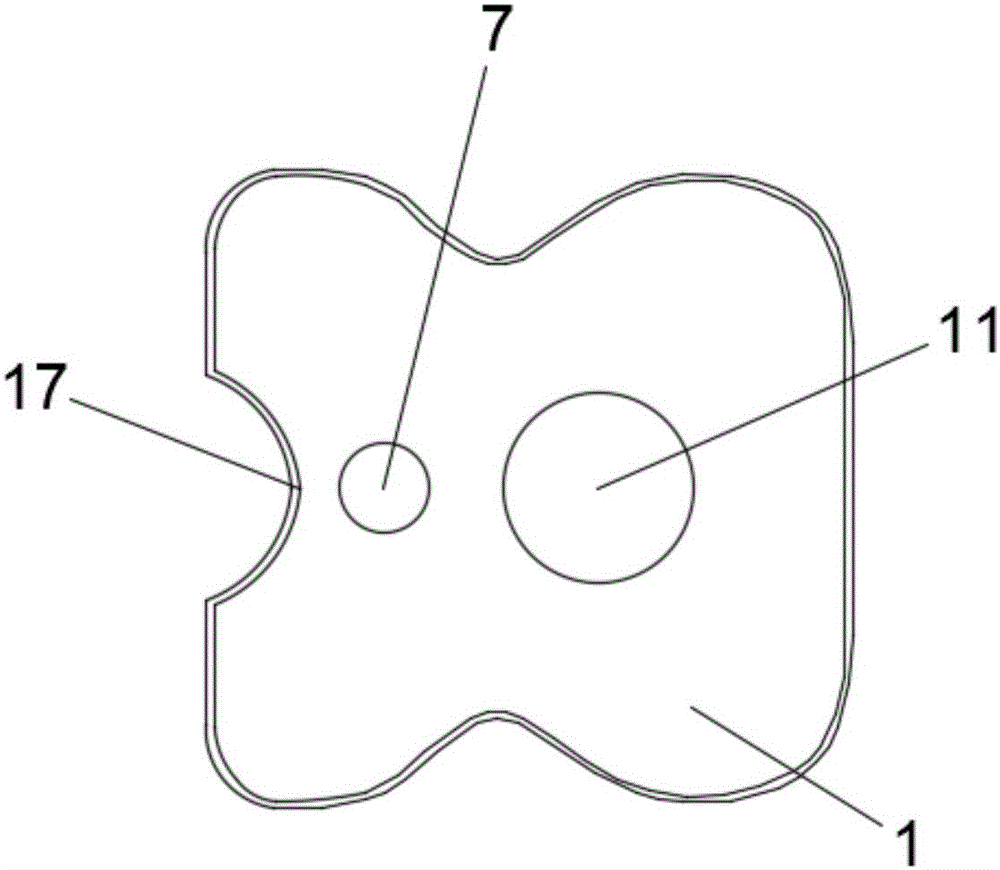

图2为盆体的俯视图。

图3为头托的结构示意图。

具体实施方式

如图1和图2所示的一体化自动温控可调节高度移动式洗头盆，包括盆体1、底座2、污水储存罐3和头托10，所述的盆体1上端的左侧设置有颈托17，所述的盆体1内的底部开设有出水口7，所述的底座2位于盆体1的正下方，所述的盆体1通过升降机构与底座2相连，所述的底座2的底部还设置有滑轮，所述的污水储存罐3设置在底座2上，所述的污水储存罐3通过软管8连接在盆体1底部的出水口7处，所述的软管8上安装有电磁阀9，所述的头托10设置在盆体1内的中间位置，所述的头托10的顶部还设置有硅胶软垫11。工作时，先根据需求通过升降机构调节盆体1的高度，从而适应不同的病人，增加了其的实用性能，并且其还具有结构简单、易于制造和实用高效的优点。

如图1所示的升降机构包括第一升降杆4、第二升降杆5和顶紧螺栓6，所述的第一升降杆4的下端连接在底座2上，所述的第二升降杆5的上端连接在盆体1的底部，所述的第二升降杆5的下端开设有导向孔，所述的第一升降杆4的上端活动连接在第二升降杆5的导向孔内，所述的第二升降杆5下端的侧壁上开设有锁紧螺纹孔，所述的顶紧螺栓6穿过锁紧螺纹孔与第一升降杆4相连。工作时，先反向转动顶紧螺栓6使其与第一升降杆4相分离，然后调节第一升降杆4伸入导向孔内的长度，当调节完毕后，正向旋转顶紧螺栓6使其与第一升降杆4相接触，从而对其进行顶紧，使长度不再发生改变。

如图3所示的头托10与盆体1之间设置有第三升降杆15，所述的第三升降杆15的上端外侧设置有外接螺纹，所述的头托10的底部开设有与外接螺纹相匹配的升降螺纹孔，所述的第三升降杆15的上端连接在头托10底部的升降螺纹孔内。本设计还可以通过旋转头托来调节头托的高度，从而适应不同病人，提高了舒适性和实用性能。

如图3所示的头托10下端的外侧设置有支撑座13，所述的支撑座13上安装有伞形挡板12。本实用新型通过伞形挡板12的设计对第三升降杆15的外接螺纹进行保护，防止其在污水的影响下生锈，延长了其的使用寿命。
