一种带有上肢固定器的介入手术床的制作方法

本实用新型涉及一种医疗辅助设备，具体涉及一种介入手术时用的手术床，可以辅助固定患者上肢，便于手术操作。

背景技术：

介入手术是一种微创性治疗，在医学影像设备的引导下，将特制的导管、导丝等精密器械引入体内，对体内病态进行诊断和局部治疗。介入治疗应用数字技术，扩大了医生的视野，具有安全可靠、不开刀、损伤小、对人体组织器官无形态破坏、并保留正常功能等优点，在临床医学上有广泛的应用。

介入手术在心血管疾病的治疗中也发挥着重要的作用，如冠脉造影术、经皮冠状动脉成形术、经皮冠状动脉支架植入术、经皮二尖瓣球囊成形术、经皮动脉导管未闭封堵术、经皮房间膈缺损封堵术等。

在介入手术中，一些手术需选取右上肢桡动脉作为穿刺点，目前在手术过程中存在的问题是，没有专有的手术床以及辅助固定患者上肢的装置，不能在手术过程中对患者的上肢，如小臂、手腕等部位根据要求进行固定、垫高，给手术操作带来一定困难。

技术实现要素：

针对上述现有技术中存在的缺陷或不足，本实用新型的目的在于，提供一种带有上肢固定器的介入手术床，在介入手术中可根据需要对患者上肢进行固定、抬高等操作，使手术能更加顺利地进行。

为了实现上述任务，本实用新型采用以下技术方案得以实现：

一种带有上肢固定器的介入手术床，包括手术床，其特征在于，在手术床的床板边缘设置有滑轨，该滑轨与床板之间可拆卸，滑轨上活动安装有至少一个第一护套，该第一护套与滑轨之间高度可调节。

本实用新型的其他特点是：

所述的第一护套底部通过伸缩杆安装有滑卡，该滑卡的纵向截面呈倒置的凹形。

所述滑轨的前端还固定有第二护套，该第二护套与滑轨之间的高度可调节，第二护套中设置有支撑台。

所述的滑轨主要由滑板和固定板组成，其中固定板的宽度小于滑板宽度，固定板安装于手术床的床板上。

所述的滑卡上有与滑轨的滑板相配合的卡板。

所述的滑板内部空心，滑板两侧对称分布有多对通孔，通孔中装配有弹球，通孔的直径小于弹球的直径，每一对通孔中装配的弹球之间通过弹簧连接。

所述的滑卡的内壁上设置有与弹球配合的凸起。

所述的固定板的底部固定设置有紧固螺杆，紧固螺杆穿过设置于手术床床板上的安装孔，在床板的下侧利用紧固旋钮进行紧固。

所述的第一护套为弹性护套，第一护套的纵向截面为圆心角大于180度的圆弧。

所述的第二护套的纵向截面为圆心角小于180度的圆弧，所述的支撑台为圆球状。

本实用新型的带有上肢固定器的介入手术床，带来的技术效果在于：

1、拆装方便，能在现有的手术床基础上改造得到，具有良好的实用性和通用性；

2、能对上肢各部位进行有效的固定，并保持上肢的稳定，并能根据需要设置多个固定点，以及方便调整固定位置；

3、可根据手术需要对上肢的小臂、手腕等部位进行抬高操作，便于和医生配合完成手术；

4、结构简单，使用方便，固定效果好，是一种良好的介入手术辅助装置。

附图说明

图1为本实用新型的带有上肢固定器的介入手术床结构示意图；

图2为滑轨部分的结构示意图；

图3为滑轨部分的纵向剖视示意图；

图4为第一护套部分的结构示意图；

图5为本实用新型的应用示意图；

图中的标记分别表示：1、床板，2、第一护套，3、支撑台，4、第二护套，5、紧固旋钮，6、滑轨，61、滑板，62、固定板，7、弹球，8、紧固螺杆，9、手术床，10、弹簧，11、伸缩杆，12、调高旋钮，13、滑卡，14、凸起，15、卡板。

以下结合附图和实施例对本实用新型作进一步的详细说明。

具体实施方式

申请人的技术思路是，在心内介入手术中，需要患者的上肢能很好地与医生配合，如抬高、翻转、固定等，以利于手术的顺利进行，因此在手术中固定上肢是必要的。

参见图1，本实施例给出一种带有上肢固定器的介入手术床，包括手术床9，在手术床9的床板1边缘设置有滑轨6，该滑轨6与床板1之间可拆卸，滑轨6上活动安装有至少一个第一护套2，该第一护套2与滑轨6之间高度可调节。

滑轨6能便捷地加装在手术床9的边缘上，滑轨6的延伸方向沿着手术床9床板1的长度方向，并尽可能将滑轨6设置在靠近床板1边缘的位置，以给患者留出足够的空间，也便于医生进行手术操作。

滑轨6设置的位置应是患者躺在手术床9后上肢自然处于身体两侧时，上肢所处的位置附近。滑轨6上的第一护套2，用来固定患者上肢。第一护套2可以设置多个，分别对上肢上的不同位置进行支撑和固定，并利用其高度调节功能将第一护套2调整到手术要求的合适高度，如图5所示。第一护套2可以根据需要设置不同的个数。

为了使手部能有更好的姿态和放置位置，本实施例还在设置了第二护套4，第二护套4位于滑轨6的最前端，第二护套4支承的是患者的手部位置。第二护套4中设置有支撑台3，能使患者手部自然搭在支撑台3上；第二护套4与滑轨6之间的高度也是可以调节的，能使患者手部、手腕抬到手术要求的位置。

如图1、图4所示，第一、第二护套的具体设置为：

第一护套2为弹性护套，第一护套2的纵向截面为圆心角大于180度的圆弧(也称优弧)；该优弧能将患者的上肢周围的大部分被包住，使上肢不会由于手术操作过程而产生左右晃动。由于第一护套2为弹性护套，使用时只需要将第一护套2的开口向两边拨开，使上肢放入即可。

第二护套4的纵向截面为圆心角小于180度的圆弧(也称劣弧)，该劣弧仅仅是支承手掌，第二护套4中的支撑台3为圆球状；第二护套4的作用是使患者的手部不会从支撑台3上滑落。

滑轨6的具体设置结构为，滑轨6包括滑板61和设置在滑板61底部的固定板62，固定板62安装在手术床9的床板1上，且固定板62的宽度小于滑板61宽度。

如图2所示，滑轨6的纵向截面是T形结构，其体积不大，可以方便安装在手术床9上。其中滑轨6上的滑板61宽度大于固定板62的宽度，是为了配合安装第一护套2。

第一护套2底部通过伸缩杆11安装在一个滑卡13上，滑卡13的纵向截面呈倒置的凹形，并在滑卡13上设置有与滑轨6上的滑板61配合的卡板15。这里的纵向是指从手术床9的床板1顶板垂直指向地面的方向。

如图4所示，第一护套2底部的滑卡13，是能在滑轨6上滑动的部件。滑卡13从滑板61的一端推入滑板61上，只能沿着滑板61的长度方向滑动；卡板15是平行于床板1的，卡板15与滑卡13共同构成了卡止结构，由于卡板15的作用，使滑卡13不能在滑板61的宽度方向上移动，这样就实现了第一护套2的位置调整功能，可使第一护套2方便地支撑固定在上肢的任何部位。伸缩杆11的高度通过调高旋钮12来调节，第一护套2高度调好后，旋紧调高旋钮12，即固定了第一护套2的高度位置。

为了在第一护套2位置调整后相对固定第一护套2，设置了弹球7机构：

滑板61内部空心，滑板61两侧对称分布有多对通孔，通孔中装配有弹球7，通孔的直径小于弹球7的直径，每一对通孔中装配的弹球7之间通过弹簧10连接；滑卡13的内壁上设置有与弹球7配合的凸起14。

如图3所示，弹球7不能从通孔中完全伸出，而在弹簧10的作用下，一对通孔中的两个弹球7之间总保持着一定张力。弹球7是和滑卡13内壁上的凸起14相配合的，凸起14的凸出方向是从滑卡13的内壁向外壁的方向，并不穿透外壁，能部分深入到凸起14中。当沿着滑轨6推动滑卡13时，到达一定位置后，弹球7伸入到滑卡13的凸起14中，此时能对滑卡13的位置进行相对固定，也就保持了第一护套2的位置。需要再次调整第一护套2位置时，只需要用力推动滑卡13，使弹球7从凸起14中脱出，此时一对弹球7之间的弹簧10压缩，弹球7缩入到滑板61内部，直到某一个位置弹球7再次卡入到凸起14中。这样的结构可以使第一护套2位置移动更加可控和方便，同时也便于固定第一护套2的位置。

本实施例给出的带有上肢固定器的介入手术床，能方便地加装在现有的手术床9上，仅需要在手术床9的边缘加工安装孔即可。固定板62的底部固定设置有紧固螺杆8，紧固螺杆8穿过设置于手术床9床板1上的安装孔，在床板1的下侧利用紧固旋钮5进行紧固。

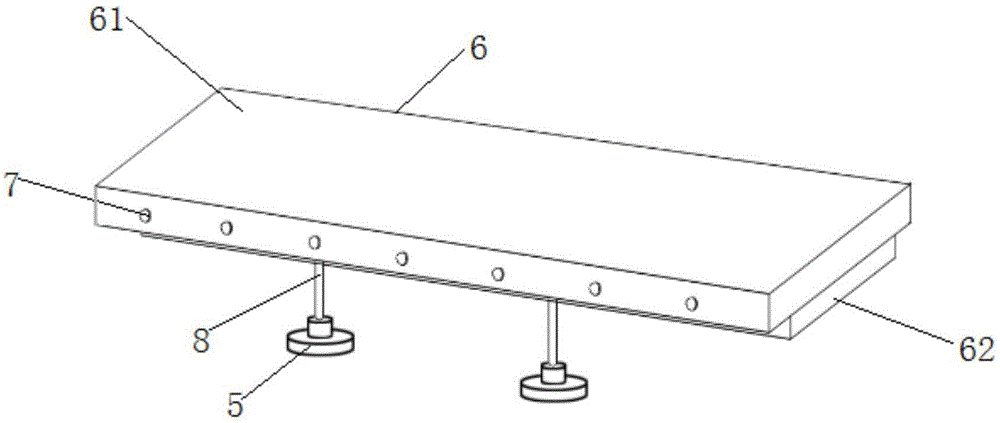

如图2所示，紧固螺杆8可以设置一对，穿过手术床9床板1，在手术床9底部利用紧固旋钮5紧固后，就将整个滑轨6固定在了手术床9上。而这种结构拆装方便，不需要使用时可拆掉滑轨6，不影响手术床9原有的功能。
